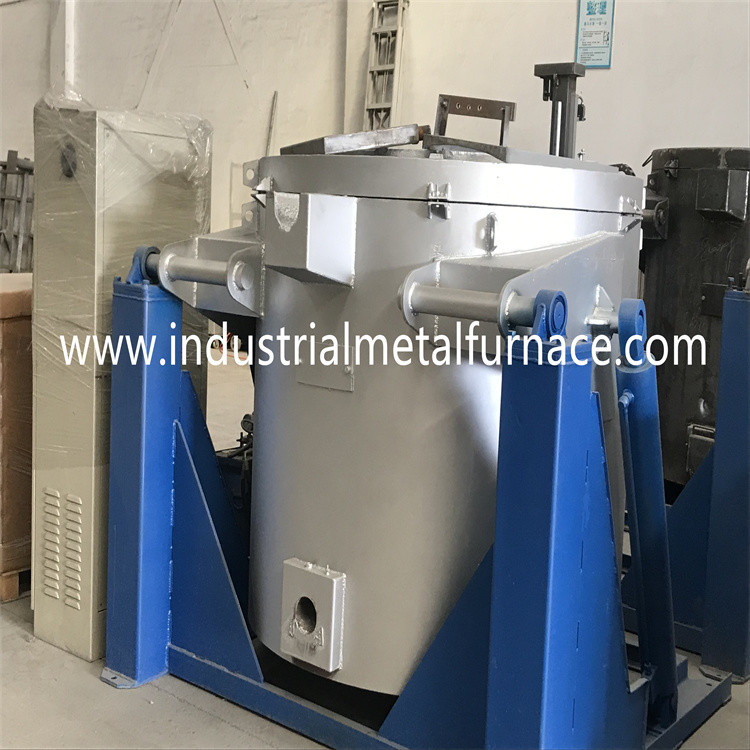

أفران صهر النحاس ذات البوتقة المائلة بالغاز لقصاصات النحاس
1. مقدمة فرن الصهر
فرن صهر النحاس ذو البوتقة يستخدم لصهر النحاس بحد أقصى
درجة حرارة 1400 درجة مئوية (درجة حرارة الجو).بالمقارنة
مع فرن الصهر التعريفي العادي ، أطلق الغاز فرن صهر النحاس
مع بوتقة الجرافيت هي أكثر سهولة في التشغيل ، وتوفر المزيد من التكاليف.
2. المعايير الفنية
| العنصر | المعلمات |
| نموذج | WDL-RCUQ-1000 |
| نوع الفرن | فرن صهر النحاس |
| قدرة بوتقة | 1000 كجم |
| معدل الانصهار | حوالي 500 كجم / ساعة (في حالة العمل المستمر) |
| الوقود | الغاز الطبيعي 8400 كيلو كالوري / م 3 |
| تصنيف درجة حرارة العمل | 1250 (الغلاف الجوي) |
| توحيد درجة الحرارة | ± 15 ℃ |
| استهلاك الغاز | حوالي 45-50 م 3 / طن نحاس للغاز |
| معدل الخسارة | حوالي 1٪ |
3-هيكل الفرن
3.1 إن غلاف فرن صهر النحاس ذو البوتقة مصنوع من ألواح فولاذية
والصلب المقطعي.

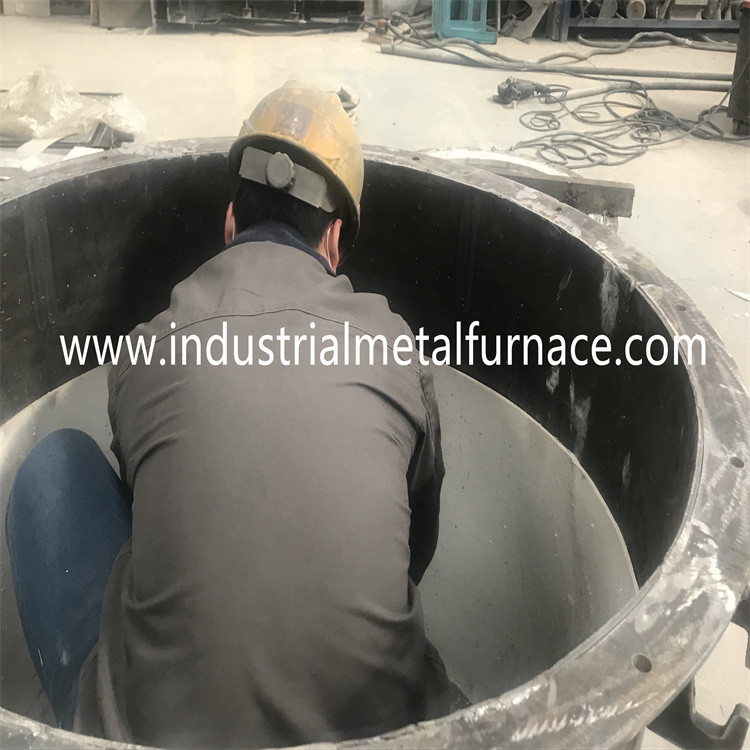

3.2 البطانة المقاومة للصهر: البطانة المقاومة للصهر مصنوعة من الصب مرة واحدة.
يتمتع هيكل الصب الذي تم تشكيله مرة واحدة بقوة قوية وعمر خدمة طويل.
(قوة الضغط: 140 ميجا باسكال عند درجة حرارة أعلى من 110 درجة مئوية ؛ معدل التغيير الخطي: 0.1٪).
المواد القابلة للسبك هي نوع درجة الحرارة العالية التي توفرها شركة Allied Mineral Products (Tianjin) Co.، Ltd.
تتكون طبقة الحفاظ على الحرارة من لوح ألياف البورسلين وطوب الحفاظ على حرارة الموليت الخفيف.
مزايا البطانة: غرض جيد للحفاظ على الحرارة ، استهلاك منخفض للطاقة ، وعمر خدمة طويل.
3.3 نظام الحرق
يستخدم نظام الاحتراق في فرن صهر النحاس ذو البوتقة جودة غاز Riello
الموقد الذي له وظائف التحكم في درجة الحرارة ، والاشتعال التلقائي ، وكشف اللهب ، و
بدء التشغيل أو الإغلاق التلقائي للموقد بناءً على الحد الأقصى لدرجة الحرارة والحد الأدنى.
3.4 النظام الهيدروليكي
يستخدم النظام الهيدروليكي لفرن صهر النحاس الذي يعمل بالغاز لإمالة جسم الفرن
لتفريغ النحاس المصهور.
4. نطاق العرض
|
جسم فرن صهر النحاس ذو البوتقة ، 1 مجموعة ؛ صندوق التحكم ، 1 مجموعة ؛ موقد غاز ، 1 مجموعة ؛ اقتران حراري ، قطعتان (قطعة واحدة لوضع الاستعداد) ؛ بوتقة الجرافيت ، قطعة واحدة لصهر النحاس ؛ نظام هيدروليكي ، 1 مجموعة ؛ حزمة مواد الحفاظ على الحرارة ، 1 مجموعة ؛ |
