| الاسم التجاري: | WONDERY |
| رقم النموذج: | RT3-150-6 |
| مو: | 1 مجموعة |
| السعر: | TO BE NEGOTIATED |
| موعد التسليم: | 3-5 أيام عمل |
| شروط الدفع: | L / C ، T / T ، D / P ، ويسترن يونيون |

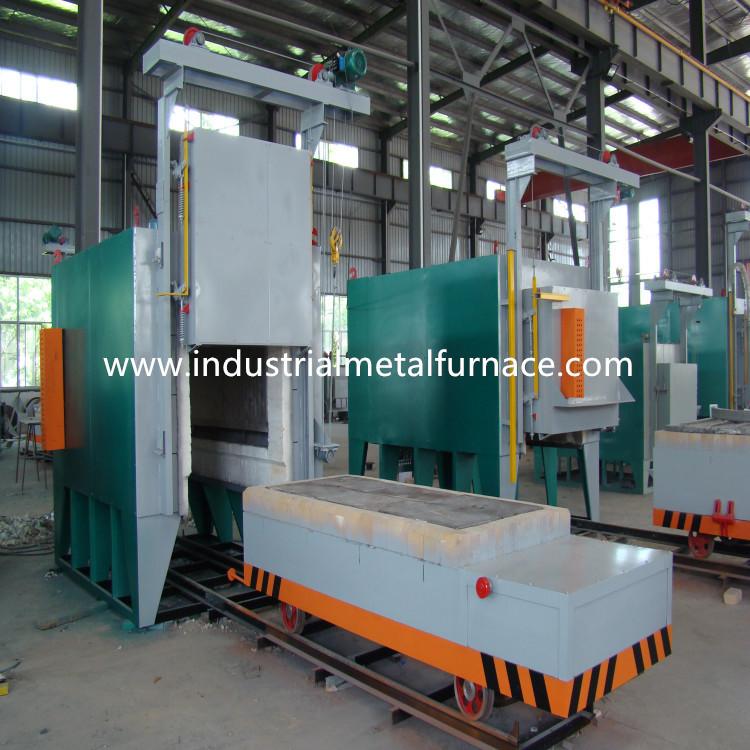

فرن المعالجة الحرارية بدرجة 650 ، فرن موقد Bogie
1. التطبيق
يتم استخدام فرن المعالجة الحرارية بموقد البوجي الكهربائي بشكل أساسي للتسخين
معالجة الأجزاء المعدنية.نصنع أفران موقد بوجي بتصميم مخصص
لكل عميل.تشمل تطبيقات الفرن التصلب ،
التلدين ، التطبيع ، التقسية ، التبريد ، تخفيف الضغط ، إلخ
نظام التحكم الكهربائي لفرن المعالجة الحرارية بوجي موقد
مزود بـ PLC وشاشة تعمل باللمس حسب الطلب.
2. نطاق توريد فرن موقد بوجي
| لا. | غرض | الكمية | ملحوظات |
| 1 | جسم الفرن | 1 مجموعة | |
| 2 | بوجي | 1 مجموعة | |
| 3 | نظام القيادة الكهربائية | 2 مجموعات | مجموعة واحدة للعربة ومجموعة واحدة للباب |
| 4 | عنصر التسخين | 1 مجموعة فرن | مادة الحزام |
| 5 | نظام التحكم في درجة الحرارة | 1 مجموعة فرن | |
| 6 | مجلس الوزراء السيطرة | حاسب شخصي 1 | |
| 7 | تحكم في درجة الحرارة | حاسب شخصي 1 | |
| 8 | SCR | 3 قطع | كانساس 800 أ |
| 9 | سلك الرصاص التعويض | 30 مترا | |
| 10 | زوجان حراريان | حاسب شخصي 1 | 0-1000 |
| 11 | المكونات الكهربائية | 1 مجموعة | SCR ، مفتاح الهواء ، مقياس التيار الكهربائي ، الفولتميتر ، التتابع الحراري ، والمفاتيح |
3. المعلمات التقنية الرئيسية
| لا. | غرض | المعايير الفنية |
| 1 | القوة المصنفة | 150KW + 5٪ (1-100٪) قابل للتعديل |
| 2 | مزود الطاقة | 380 فولت ، 3P ، 50 هرتز |
| 3 | نوع الفرن | فرن المعالجة الحرارية بموقد بوجي الكهربائية |
| 4 | درجة الحرارة المقدرة | 650 |
| 5 | منطقة التحكم | منطقة واحدة |
| 6 | حجم العمل الفعال | 2400 × 1700 × 1300 مم (الطول × العرض × الارتفاع) |
| 7 | توصيل عنصر التسخين | Ｙ |
| 8 | توحيد درجة الحرارة | ± 10 ℃ |
| 9 | دقة قياس درجة الحرارة | ± 1 |
| 10 | استهلاك طاقة الفرن الفارغ | ≤18٪ |
| 11 | طريقة التحكم في درجة الحرارة | منظم SCR ، PID ؛جهاز التحكم في درجة الحرارة من Shimaden مع الاتصال ، وشاشة تعمل باللمس 10 بوصة مع منحنى عملية الضبط والتخزين ، وحفظ البيانات التاريخية والاستعلام عنها ، وتنزيلها. |
| 12 | ارتفاع درجة حرارة سطح الفرن | 35 |
| 13 | عنصر التسخين | 0Cr25AL5 (مادة الحزام) |
| 14 | مادة لوحة الموقد بوجي | الفولاذ المقاوم للحرارة CrMnN ، 30 مم |
| 15 | طريقة التحميل | تم تحميل المنتج على العربة ، ثم ينتقل العربة إلى الفرن |
| 16 | بطانة الفرن | ألياف حرارية قياسية |
| 17 | طريقة فتح باب الفرن | 1Ton رافعة كهربائية من أعلى إلى أسفل ، مختومة بالزنبرك |
| 18 | طريقة تحريك بوجي | بواسطة 3KW مخفض سرعة العتاد الدائري |
| 19 | منفذ عادم الدخان | قطعة واحدة من أنابيب العادم φ219mm مثبتة على الجدار الخلفي لجسم الفرن ، وحجم الفتح قابل للتعديل |
4. مقدمة هيكلية
يتكون فرن المعالجة الحرارية بموقد العجلة RT3-150-6 بشكل أساسي من
غلاف الفرن ، البطانة ، باب الفرن ونظام ضغط الباب ، bogie and
آلية الجر بوجي ، الختم بين جسم الفرن والعربة ، والتدفئة
العنصر والتركيبات ، ونظام التحكم في درجة الحرارة.
