فرن جلفنة كبير صناعي بقدرة 500 كيلو وات مع غلاية زنك XG 08

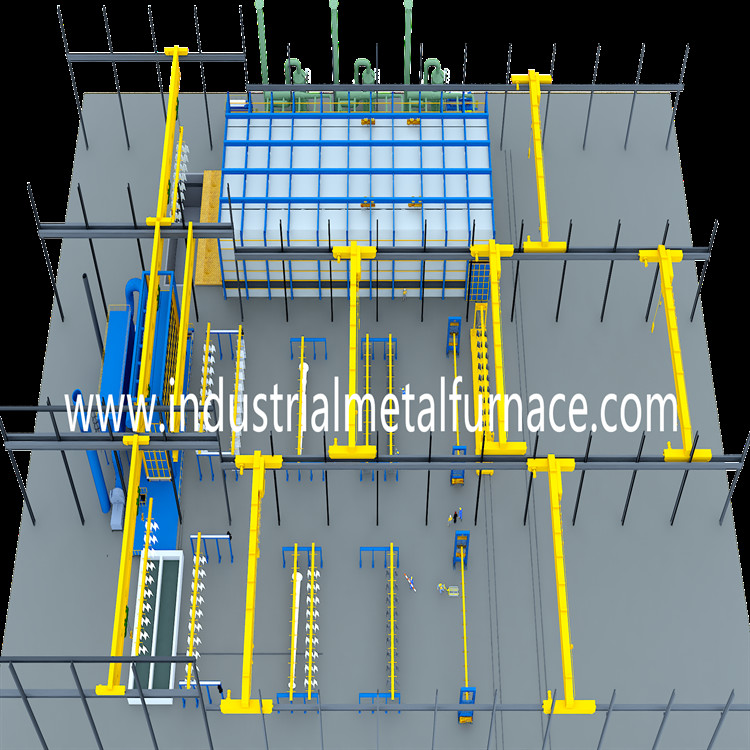

1. التكوين
يتكون فرن جلفنة الزنك بالغمس الساخن من ① لوحة غطاء مقاومة للحرارة ،
② غلاية الزنك XG-08 ، ③ شريط الدعم ، ④ طبقة حرارية / عازلة ،
⑤ غلاف الفرن ، ⑥ هيكل على شكل حرف U ، ⑦ منفذ مداخن ، ⑧ نظام احتراق ، و
⑨ طبقة بطانية من ألياف السيراميك.
2.المعلمات التقنية لفرن الجلفنة بالغمس الساخن
| رقم. | العنصر | معامل |
| 1 | حجم الغلاية |
L7.0M * W1.0M * D2.2M
|
| 2 | سماكة الغلاية |
50 ملم
|
| 3 | مقدار | 103 طن |
| 4 | القدرة المصممة | 1.7 طن / ساعة |
| 5 | الإنتاج السنوي | 8000 طن |
| 6 | درجة حرارة العمل | 435 ℃ -450 |
| 7 | الوقود | الغاز الطبيعي المسال |
| 8 | معلمة تقنية الغاز: | |
| 9 | LNG (غاز طبيعي مسال) ، القيمة الحرارية: 8500Kcal / m3 | |
| 10 | ضغط المدخل | 300 ميغا بار |
| 11 | الحد الأقصى لتدفق 4 شعلات | 200 م 3 / ساعة |
| 12 | درجة حرارة الفرن | 650 درجة مئوية |
| 13 | سخن درجة الحرارة | <40 درجة مئوية |
| 14 | مزود الطاقة | 380 فولت / 220 فولت / 50 هرتز |
| 15 | أقصى قوة لكل شعلة | 430 كيلو واط |
| 16 | وضع التحكم | منطقة أ / ب حريق كبير وصغير |
| 17 |
قم بتوصيل خط أنابيب الغاز الطبيعي بصمام الكرة الأمامي ، وتحويل DN65 إلى DN50 (DN50 هو صمام الكرة الأمامي لنظام الموقد) |
|
3. مقدمة عن كل وحدة
3.1 لوحة الغلاف
تم تصميم فرن الجلفنة بالغمس على الساخن لتحقيق مستوى ممتاز
تأثير الحفاظ على حرارة الفرن ، ويراعي أيضًا عوامل مثل
كشكل لمنصة التشغيل ، التشوه الحراري لغلاية الزنك ،
الراحة في تركيب وإزالة لوحة الغلاف والشكل
من الحافة.سمك كل لوحة مقاومة للحريق 50 مم ، باستخدام ثلاثة
يمكن أن تحصل طبقات منه على أفضل تأثير عزل حراري عند درجة حرارة 1400.
3.2 غلاية الزنك
غلاية الزنك مصنوعة من مادة XG-08 وهي مادة باتيكولار ل
تلبية متطلبات العملية في عملية الجلفنة بالغمس الساخن.
3.3 شريط الدعم
تم تصميم فرن الجلفنة بالغمس الساخن من الفولاذ المقاوم للصدأ 310S
شريط الدعم بقطر 100 مم.يمكن أن تمنع غلاية الزنك من
تشوهها بالحرارة.
3.4 طبقة حرارية / عازلة أسفل الفرن
بالنظر إلى قدرة التحميل لقاع الفرن ، والحرارة
عزل الأساس الخرساني ، تصميم قناة تصريف الزنك
وتخطيط المداخن ، قاع الفرن مصنوع من الطوب الحراري
وهاون حراري.
تتكون طبقة العزل من بطانيات ألياف سيراميك مقاومة 1260.
تتميز بخصائص العزل الحراري الجيد ، بدون تمدد حراري
الإجهاد وخفيف الوزن وسهل التركيب والصيانة.
3.5 بطانة الفرن
إن بطانة فرن الجلفنة بالغمس الساخن مصنوعة من بطانيات ألياف السيراميك
والوحدات النمطية.من أسفل الفرن إلى الأعلى ، ضع طبقة واحدة من
ثم طبقة واحدة من البطانية المطوية للتعويض عن
الانكماش المحتمل بين الوحدات.من الجانب الداخلي إلى الفولاذ
الجدار ، سمك 400 مم لوحدة واحدة 350 مم ، وبطانيتين
في 30 مم يتم ضغطها إلى 50 مم.
بعد حساب نقل الحرارة ، تكون درجة الحرارة عند الواجهة مع
بطانية الألياف الداعمة أقل من 700 ℃.يمكن لبطانية الألياف المساندة
تلبي تمامًا أداء العزل الحراري الذي يمكن أن يقلل من
التكلفة الإجمالية لبطانة الفرن.

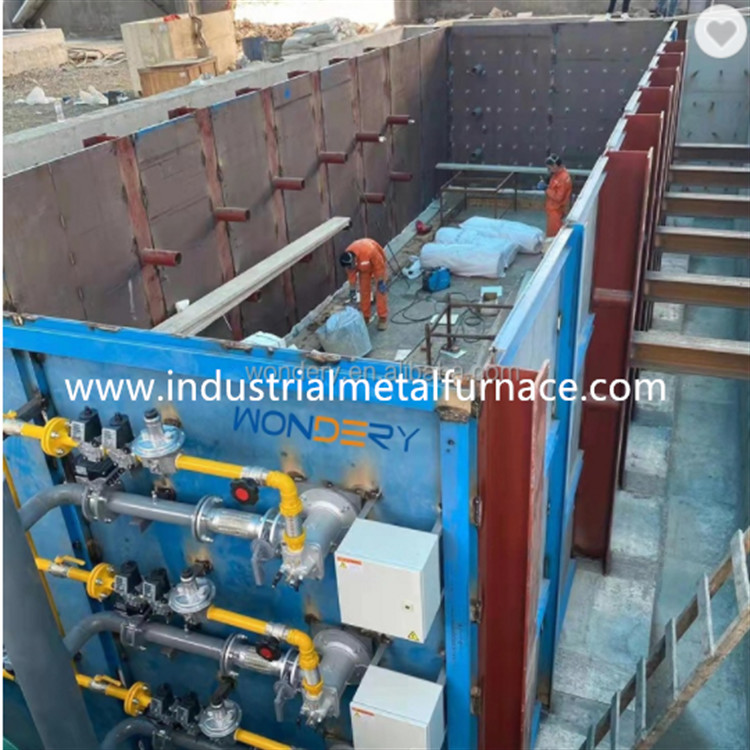

3.6 غلاف فولاذي على شكل حرف U.
يتكون فرن الجلفنة بالغمس على الساخن من عوارض على شكل H والفولاذ
لوحات.عمود الشعاع H لجسم الفرن هو 300 * 300 ، و
سمك الصفيحة الفولاذية لجدار الفرن هو 10 مم.شعاع H
يتم لحام العمود إلى شعاع H المدمج مسبقًا ، وكلا الجانبين
الفرن مصنوع من دعامة على شكل حرف U لتقوية
جسم الفرن.

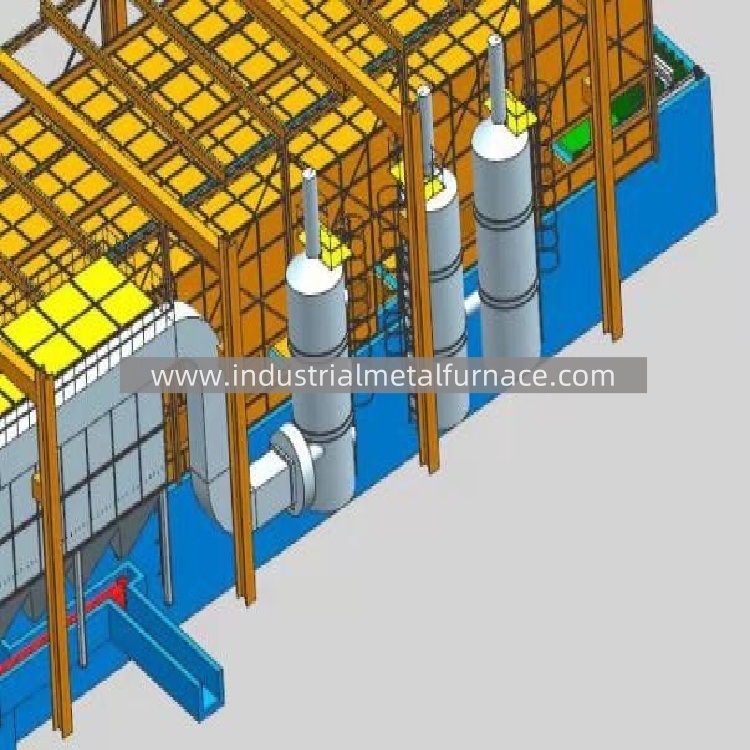

3.7 قناة غاز المداخن
تم تصميم فرن الجلفنة بالغمس الساخن وفقًا للهب
سرعة الموقد ، ومقاومة انتشار الهواء الساخن ، والحمل الحراري و
كفاءة نقل الحرارة الإشعاعية ، بالاشتراك مع المداخن
ضربة الغاز والمسار.
3.8 منفذ المداخن
وهي مصنوعة من وحدات ألياف السيراميك.حجم وموقع تصميم
سيؤثر مخرج المداخن على الدورة الدموية والسكتة الدماغية وسرعة غاز المداخن
في الفرن.
3.9 فتحة تصريف الزنك
يتكون فرن الجلفنة بالغمس الساخن من الطوب الحراري و
سبكاب.ثقب تصريف الزنك مستطيل مثل الخندق.وهناك
جهاز إنذار ، عند حدوث تسرب ، يعرض صندوق التحكم الزنك
إنذار تسرب.
