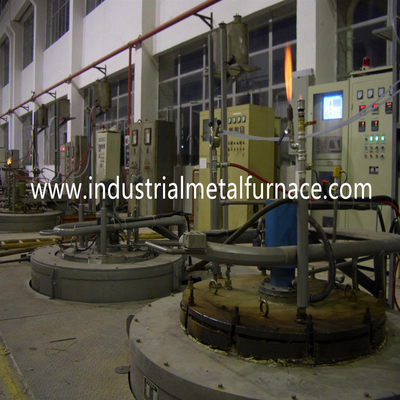

فرن المعالجة الحرارية الكربنة نوع الحفرة
المقاومة الكهربائية للحرارة نوع الحفرة فرن الكربنة
1. التطبيق
فرن الكربنة بالغاز هو نوع جديد من فرن المعالجة الحرارية الدورية الموفر للطاقة.
يتم استخدامه للمعالجة الحرارية لكربنة الغاز لأجزاء الماكينات الفولاذية وقطع غيار السيارات.
أقصى درجة حرارة تشغيل لها هي 1050 ℃ ، والموقد مزود بواحد من الفولاذ المقاوم للصدأ
خزان دثر الصلب.يتم تحميل الأجزاء أولاً في السلة ، ثم يتم وضعها في خزان الوقود.
الغلاف الجوي هو نوع بالتنقيط من خلال مقياس التدفق وأنبوب التنقيط.
يتم تثبيت المروحة في غطاء الفرن لإجبار دوران الهواء داخل الفرن.
فرن المعالجة الحرارية من نوع الحفرة مناسب لجميع أنواع الأجزاء الصغيرة والمتوسطة الحجم والعمود الطويل
الكربنة ، النيترة الكربونية وأقل من 950 درجة مئوية لا تسخين أكسدة ، تلدين بدرجة حرارة عالية
وغيرها من عمليات المعالجة الحرارية.لديها مزايا الختم القوي ودرجة الحرارة العالية
التوحيد ، توفير الطاقة الجيد والتشغيل السهل.
2. المعلمات الفنية:
| رقم. | العنصر | المعايير الفنية | |
| 1 | القوة المصنفة | 90KW ± 10٪ (قابل للتعديل) | |
| 2 | مزود الطاقة | 380 فولت ، 3P ، 50 هرتز | |
| 3 | درجة الحرارة المقدرة | 1050 | |
| 4 | منطقة التحكم في درجة الحرارة | 1-منطقة | |
| 5 | حجم العمل | قطر الدائرة | 850 ملم |
| عمق | 1300 مم | ||
| 6 | توحيد درجة الحرارة | ± 5 ℃ | |
| 7 | دقة التحكم في درجة الحرارة | ± 1 | |
| 8 | طريقة رفع غطاء الفرن | الرفع الكهربائي | |
| 9 | صهر بطانة | هيكل جميع الألياف | |
| 10 | طريقة التسخين | 4 جوانب تدفئة | |
| 11 | طريقة التحكم في درجة الحرارة | تحكم PID ، جهاز التحكم في درجة الحرارة SHIMAX ؛مسجل بلا ورق | |
| 12 | طريقة التحكم في الكربنة | تحكم الكربون المحتمل التلقائي | |
| 13 | مروحة دائرية | محرك تبريد بالماء 2.2KW ، ريشة فولاذية مصبوبة φ400mm (قدرة الانفجار: 4800m3 / h ، ضغط الهواء: 1500Pa ، سرعة الدوران: 1400r / min) | |
3. مقدمة هيكل
يتكون فرن الكربنة من نوع الحفرة من جسم الفرن ، وبطانة الفرن ، ورفع غطاء الفرن
الآلية ، المروحة ، عناصر التسخين ، خزان الوقود ، نظام التحكم الكهربائي والتحكم في إمكانات الكربون
النظام.
جسم الفرن: تم تصنيع إطار غلاف الفرن الكربنة من 4-12 مم
ألواح فولاذية و 12 # فولاذ مقطعي.
الهيكل الفولاذي بالكامل له مظهر جيد.الجدار الخارجي للفرن مطلي
مع طبقتين من البادئات وطبقتين من طلاء الدهان.الجزء الرئيسي من الفرن مطلي
مع طلاء مقاوم للحرارة.
البطانة: الفرن من نوع الحفرة عبارة عن هيكل مصنوع من الألياف بالكامل.لها مزايا الموصلية الحرارية المنخفضة ،
قدرة قوية ضد الصدمات ، ومكافحة التآكل.يتم إصلاح كتل الألياف بواسطة الفولاذ المقاوم للصدأ المستدير
القطع.يتميز هيكل البطانة المقاومة للحرارة بمزايا التوصيل الحراري المنخفض ، ومقاومة الصدمات القوية
القدرة ، ومكافحة التآكل.تقاوم ألياف الألومنيوم المصنوعة من السيليكات درجة حرارة قصوى تبلغ 1200 درجة مئوية.
يتم توفير الألياف الحرارية من Shandong.سماكة البطانة الإجمالية 350 مم.الفرن
تعتمد البطانة على كتلة ألياف الألومنيوم سيليكات 300 مم كطبقة مقاومة للحرارة وطبقة عازلة للحرارة 50 مم.
غطاء الفرن: الغطاء مصنوع من لوح فولاذي ＃ 30mm A3.صندوق حفظ الحرارة من
الغطاء مصنوع من مصبوبات مقاومة للحرارة CrMnN ، ومليئة بألياف الألومنيوم.الحرارة
غطاء فرن المعالجة وخزان دثر مزدوج الغلق وأيضًا مبرد بالماء.الفرن
الغطاء مجهز بمروحة مانعة للتسرب للتبريد بالماء ، وجهاز تنقيط بثلاث فتحات ، وأنبوب عادم.بالتنقيط
يتم التحكم في كمية مادة الكربنة الكيميائية بواسطة جهاز التنقيط.المادة الكيميائية الكربنة هي
يتبخر ليصبح جوًا كربونيًا تحت درجة حرارة عالية.الضغط الداخلي
ينظمه منظم ضغط.يتم الحفاظ على غطاء الفرن أيضًا بأنبوب أخذ العينات ،
فتحة مدخل الغاز ، وفتحة مخرج الغاز لسهولة تركيب جهاز التحكم في إمكانات الكربون ومحلل ثاني أكسيد الكربون.
عناصر التسخين: أحزمة مقاومة على شكل حلزوني 0Cr21AL6Nb مثبتة في جدار الموقد.
أحزمة المقاومة مصنوعة من قوالب خاصة لضمان عدم حدوث ضرر في الإنتاج.ال
يتم تثبيت أحزمة المقاومة على الحائط بواسطة مسامير من البورسلين.مسامير البورسلين والجوانات
مصنوعة من مادة اكسيد الالمونيوم تحت عملية تلبيد درجة حرارة عالية.يحتوي الفرن على 1
منطقة التحكم في درجة الحرارة.
المروحة: مثبتة على غطاء الفرن.المكره مصنوع من حرارة مقاومة للتآكل 310S
ريش من الفولاذ المقاوم للصدأ.المروحة والعمود عبارة عن نوع مركب ويتم تبريده بالماء.
خزان غط: 10mm سميكة SUS310S (0Cr25Ni20) صفيحة فولاذية مقاومة للحرارة.خزان دثر
وغطاء الفرن محكم الإغلاق بجذور الأسبستوس.حلقة الختم مبردة بالماء لضمان عمر خدمتها.
آلية رفع غطاء الفرن: تمر حركة غطاء الفرن من أعلى إلى أسفل
آلية اللولب الكهربائي.يوجد على العمود العلوي والسفلي مفتاحان حد لمنع الأضرار.

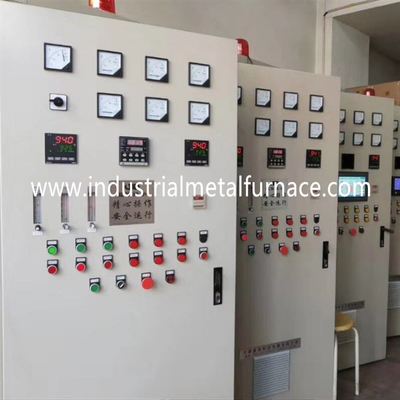

نظام التحكم الكهربائي
التحكم في درجة الحرارة: يتم التحكم في درجة حرارة فرن المقاومة الكهربائية
جهاز التحكم في درجة الحرارة الذكي الياباني مع تنظيم PID.يمكنه حساب PID المثالي
المعلمة ، ويحقق التوحيد والاستقرار المطلوبين لدرجة الحرارة.
4. نطاق العرض
| رقم | اسم | كمية | ملحوظة |
| 1 | جسم الفرن | 1 مجموعة | |
| 2 | عنصر التسخين | 1 مجموعة | |
| 3 | آلية رفع غطاء الفرن | 1 مجموعة | |
| 4 | مروحة تدوير | 1 مجموعة | |
| 5 | نظام التحكم في درجة الحرارة | 1 مجموعة | |
| 6 | مجلس الوزراء السيطرة | 1 مجموعة | |
| 7 | جهاز التحكم بدرجة الحرارة SHIMAX | 1 مجموعة | |
| 8 | SCR | 3 قطع | |
| 9 | خزان دثر | 1 مجموعة | بما في ذلك 1 مجموعة مروحة تبريد المياه |
| 10 | سلك التعويض | 30 مترا | |
| 11 | زوجان حراريان | 2 قطعة | نوع K. |
| 12 | المكونات الأخرى | 1 مجموعة | قواطع ، مفتاح هواء ، مقياس أمبير ، الفولتميتر ، ترموريلي ، مفاتيح ، إلخ |
| 13 | نظام التحكم في الكربون | 1 مجموعة | |
| 14 | رسم بياني كهربائي | 1 مجموعة | |
| 15 | دليل تعليمات التشغيل | 1 مجموعة |
5. نظام التحكم الفعال بالكربون
5.1 مؤشر الأداء الرئيسي
5.1.1 توحيد درجة حرارة الفرن: ≤ ± 5 (منطقة عمل فعالة)
5.1.2 استقرار درجة الحرارة: ≤ ± 1 ℃ (دقة التحكم في الجهاز)
5.1.3 طريقة التحكم في درجة الحرارة: تنظيم طاقة PID ؛
5.1.4 التوحيد المحتمل للكربون: ≤ ± 0.05٪ CP ；
5.1.5 استقرار الكربون المحتمل: ≤ ± 0.02٪ CP ；
5.1.6 درجة توحيد كربيد: ≤ ± 1 درجة ؛
5.1.7 تفاوت عمق العلبة الفعال: ≤ ± 0.1 مم لعمق العلبة 1 مم ؛± 5٪
لعمق العلبة: ≥1mm ؛(نفس مادة الحمام) ؛
5.1.8 طريقة التحكم في احتمال الكربون: مسبار الأكسجين لتنظيم البروبان و PID ؛
5.2 الوظائف
5.2.1 التحكم في درجة الحرارة: يعتمد نظام التحكم في درجة الحرارة على اليابان
تحكم في درجة الحرارة.يحتوي نظام درجة الحرارة على تحكم في درجة الحرارة العالية
الدقة والاستقرار العالي.دقة التحكم في درجة الحرارة هي ± 1 ℃.

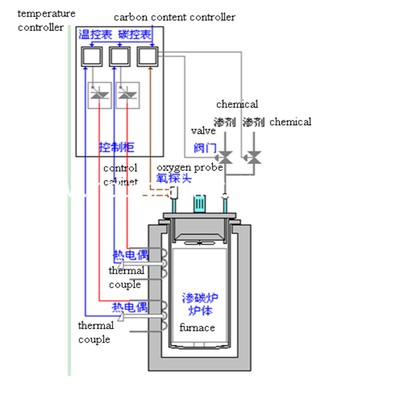

5.2.2 التحكم في إمكانات الكربون في الغلاف الجوي: نظام التحكم في إمكانات الكربون

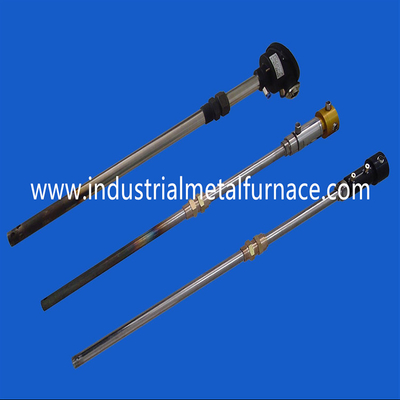

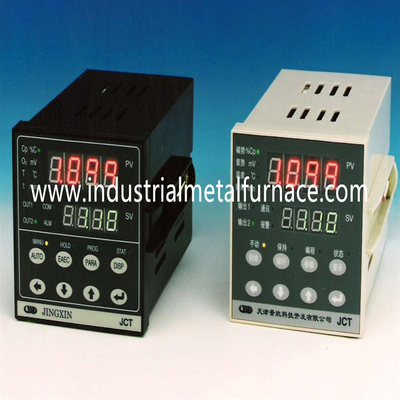

يعتمد مسبار الأكسجين المضاد للصدمات الحرارية ، وحدة التحكم المحتملة للكربون JCT1 ، والمستوردة
صمام الملف اللولبي للتحكم في إمكانات الكربون.
تتمتع وحدة التحكم في إمكانات الكربون JCT1 بأكثر من 10 سنوات من الخبرة الميدانية.
وحدة التحكم المحتملة مناسبة للتطبيقات الخبيثة.لديها ارتفاع
دقة التحكم ، وقد وصلت قدرتها على مكافحة التدخل إلى المستوى الدولي.
المتحكم المحتمل قادر على حفظ 100 عملية.تم ضبط مسبار الأكسجين أيضًا
مع جهاز حرق رواسب الكربون.
