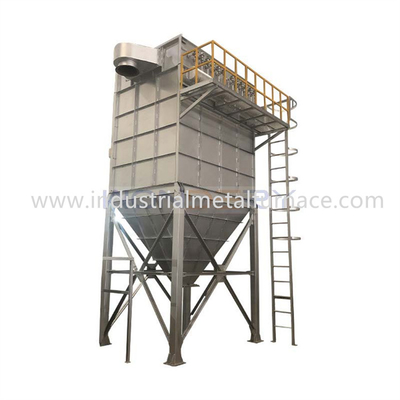

جامع الغبار نوع كيس جديد عالي الجودة وسهل التشغيل
1. التطبيق
هذا الجهاز مخصص لمعالجة غازات الاحتراق ذات درجة الحرارة العالية.
يعتمد نظام المعالجة على إزالة الغبار بدرجتين.الصف الأول
يعتمد جامع غبار عالي الكفاءة ، والذي يستخدم بشكل أساسي لمعالجة
الجسيمات الخشنة الناتجة أثناء الصهر في أفران صهر الألومنيوم ،
ولها تأثير تبريد كبير.الصف الثاني يعتمد الكفاءة العالية
كيس الغبار النابض بمجمع الغبار ، والذي يمكنه تصفية الغبار حتى 99.5٪ ،
تلبية متطلبات معيار الانبعاث الوطني.هواء العلاج
حجم نظام إزالة الغبار 17000 م 3 / ساعة.
تحديد مساحة المرشح لمجمع الغبار: سرعة رياح المرشح هي
1.5m / min ، مساحة المرشح 15m2 ، ومجمع الغبار يعتمد النبض
كيس النبض المضاد للتكثيف.
2. مبدأ العمل
2.1 مجمع الغبار عبارة عن مجمع غبار من النوع النبضي المضاد للتكثيف.
2.2 مجمع الغبار ذو تصميم صف واحد ، مع 120 كيس ترشيح و
مساحة ترشيح إجمالية تبلغ 15 م 2.
2.3 كيس المرشح يعتمد الحجم القياسي φ 130 × 2000 ، و
المواد المضادة للتكثيف شعرت البوليستر إبرة.
2.4 يتم اعتماد نوع المرشح الخارجي لمجمع الغبار والمرشح
يتم توصيل كيس مجمع الغبار باللوحة الممزقة بواسطة الزنبرك
حلقة التمدد ، وتشكل الفصل بين الهواء والغاز المترب.
2.5 يتم إرسال إشارة النبض إلى صمام الملف اللولبي النبضي بواسطة جهاز التحكم في النبض ،
ويخرج صمام الملف اللولبي النبضي الهواء المضغوط لصنع كيس الفلتر
تشوه شعاعي ونفض الغبار.
2.6 يوجد باب وصول في الجزء العلوي من مجمع الغبار ، والذي يتم استخدامه
للصيانة وتغيير الأكياس (الصيانة والإصلاح وتغيير الأكياس
يمكن حمل مجمع الغبار خارج الجهاز دون الدخول
داخل مجمع الغبار).
2.7 تتبنى خزانة التحكم الكهربائية لمجمع الغبار هيكل
باب مغلق ومقاوم للغبار ومقاوم للماء.
2.8 من أجل منع ارتفاع درجة حرارة غاز المداخن دخول الغبار
المزيل ، يتم تعيين نقطة قياس درجة الحرارة على أنبوب مزيل الغبار.
يتم تثبيت مؤشر درجة الحرارة عند نقطة تشغيل الفرن
ومزودة بجهاز إنذار لتذكير المشغل بالحرارة
ارتفاع مزيل الغبار مرتفع للغاية ويجب اتخاذ تدابير مكملة للهواء النقي
ضمان التشغيل الآمن لنظام إزالة الغبار بالكامل.
2.9 اختيار المروحة: وفقًا لحجم الهواء التصميمي للنظام ، مجموعة واحدة من
تم اعتماد مروحة سحب مستحثة بالغلاية G4-73-10D ، بضغط إجمالي واحد يبلغ
3251-3018pa ، حجم هواء 25566-32083m3 / ساعة ، محرك Y150M-4 و
قوة 18.5 كيلو واط.
2.10 التحكم في النظام: وفقًا لمتطلبات عملية النظام ،
تم تعيين خزانة تحكم لمجمع الغبار ونظام التحكم في درجة الحرارة
للتحكم في نظام تنظيف الغبار النبضي ومراقبة درجة حرارة
مجمع الغبار ، والمروحة الرئيسية تبدأ بمحول التردد.
3.هميزات quipment
3.1 إن مرشح كيس النبض المضاد للتكثف هو نوع من وحدة إزالة الغبار المدمجة
معدات ذات حجم هواء كبير ، وسرعة رياح منخفضة للترشيح ، وإزالة جيدة للغبار
التأثير ، كفاءة إزالة الغبار العالية ، التشغيل الموثوق به ، الصيانة المريحة
ومساحة أرضية صغيرة.إنتاج معياري ، جودة مستقرة.

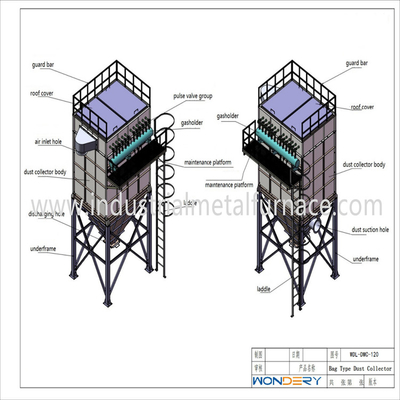

3.2 مبدأ العمل: مجمع الغبار يتكون من الصندوق العلوي ، الصندوق الأوسط ،
قادوس الرماد ، لوحة التوجيه ، الدعم ، مكون كيس المرشح ، جهاز الحقن ، الحماية
النظام ، ونظام التحكم ، وما إلى ذلك. يدخل الغاز المترب إلى قادوس الرماد من خلال
أنبوب التحويل.بتوجيه من نظام التحويل لقادوس الرماد ،
يسقط غبار الجسيمات الكبيرة مباشرة في قادوس الرماد بعد الفصل ، و
يدخل باقي الغبار منطقة الترشيح في الصندوق الأوسط مع تدفق الهواء.ال
يتم تفريغ الغاز النظيف المفلتر من خلال الصندوق العلوي وأنبوب العادم
من خلال كيس الفلتر.مع تقدم حالة التصفية ، عندما يكون الغبار
على سطح كيس الفلتر يصل إلى كمية معينة ، التحكم في تنظيف الغبار
سيفتح الجهاز صمام النبض الكهرومغناطيسي للحقن وفقًا للمجموعة
إجراء للتخلص من الغبار الموجود على كيس الفلتر.الغبار يتساقط في الرماد
يتم تفريغ القادوس من خلال صمام تفريغ الرماد.
3.3 يمكن تعديل مساحة وطول المرشح.يمكن أن تكون كمية كيس المرشح
تغيرت لتتكيف مع حجم الهواء المطلوب.
3.4 مرشح كيس النبض المضاد للتكثيف هو مرشح خارجي.الغبار المحتوي
الغاز خارج كيس الفلتر بينما الهواء النظيف داخل كيس الفلتر والكيس
الفم صاعد.بدء النفث النبضي مما يجعل الكيس مشوهًا شعاعيًا ، و
نفض الغبار.
3.5 يستخدم مجمع الغبار طريقة تنظيف الرماد عبر الإنترنت.
3.6 تم اعتماد طريقة توزيع الهواء الثانوية للسماح بتدفق الهواء المحمّل بالغبار إلى الداخل
منطقة المرشح من خلال أنبوب التوجيه ونظام توزيع الهواء ، مما يضمن
التوحيد والنعومة لوحدة سحب الهواء ، وذلك لتحسين الاستخدام
نسبة مساحة المرشح وعمر خدمة مادة المرشح.
3.7 تعتمد حقيبة المرشح نوع حلقة التمدد الزنبركية مع إحكام جيد
الأداء وسرعة الاستبدال السريعة.افتح الغطاء العلوي واستبدله
الحقيبة من 1-2 شخص.
3.8 يعتمد هيكل الكيس على هيكل على شكل نجمة (10 أضلاع) مع شكل η
أنبوب قصير مختوم على البارد في الأعلى لضمان الوضع الرأسي لإطار الكيس
ولحماية سلامة كيس المرشح الفم أثناء الحقن.يتجنب المرشح
يلتصق الكيس بعد عمل مجمع الغبار لفترة من الوقت ، ويضمن السلاسة
تغيير الكيس ، ويقلل من تلف الكيس أثناء عملية تغيير الكيس.
3.9 يعتمد مجمع الغبار على سقف قابل للإزالة ومنصة للصيانة و
السلم المتحرك ، وهو مناسب للأفراد للإصلاح والاستخدام والإدارة.
4.مفتاحعناصر
4.1 لمجمع الغبار بالكامل ، كيس المرشح وصمام النبض الكهرومغناطيسي
هي المكونات الرئيسية.
4.2 تؤثر جودة مادة المرشح بشكل مباشر على كفاءة إزالة الغبار
مجمع الغبار ، ويؤثر عمر كيس المرشح بشكل مباشر على تكلفة تشغيل
جامع الغبار.لذلك ، يتم اختيار شعر إبرة البوليستر المضادة للتكثيف
وفقًا لبيئة التشغيل والظروف المتوسطة لمجمع الغبار.
مادة الفلتر هذه عبارة عن مادة ترشيح سطحية ، والتي يمكنها تنظيف الغبار جيدًا ،
تقليل احتمالية تصلب الغبار بعد توزيع الغبار على سطح
كيس الفلتر ، وماده المرشح لها عمر طويل.بالإضافة إلى ذلك ، لقد تحسننا
هيكل مجمع الغبار لضمان عمر خدمة مادة المرشح
لا تقل عن سنتين.
4.3 يتم اختيار الحجاب الحاجز المستورد لصمام النبض الكهرومغناطيسي ، و
ضغط الحقن 0.5-0.7 ميجا باسكال.الحجاب الحاجز متين ، وعمر خدمته
أكثر من مليون مرة ، والتي تلبي متطلبات التشغيل الفعال لـ
صمام الملف اللولبي النبضي.
5. معلمة فنية
| رقم. | العنصر | وحدة | معامل |
| 1 | حجم الهواء | م3/ ح | 17000 |
| 3 | كفاءة جمع الغبار | ％ | ≥99.5 |
| 4 | إجمالي مساحة التصفية الفعالة | م2 | 15 |
| 5 | سرعة الفلتر (التشغيل العادي) | م / دقيقة | 1.5 |
| 6 | مواصفات كيس المرشح | مم | φ130 × 2000 |
| 7 | كمية كيس المرشح لمجمع الغبار | كمبيوتر | 120 |
| 8 | مادة كيس الترشيح | شعرت إبرة البوليستر بالضغط والضغط | |
| 9 | درجة حرارة الغاز الداخل | ≦ 100 | |
| 10 | مقاومة المعدات | بنسلفانيا | 1200 |
| 11 | كمية صمام النبض | كمبيوتر | 12 |
6. خدمة ما بعد البيع
فترة ضمان المنتج: 13 شهرًا من تاريخ الشحن.البائع هو المسؤول
لإصلاح الجهاز أو استبدال الأجزاء المكسورة إذا كانت العيوب ناتجة عن التصنيع
العيوب ، ولكن يجب إصلاح الأضرار الناجمة عن التشغيل الخاطئ من قبل العمال من قبل المشتري
نفسه أو من قبل البائع بسعر معين من الرسوم.(الأجزاء سهلة التآكل والاستهلاك الطبيعي
لا يشمل الضمان الأجزاء ذات درجة الحرارة العالية.)
