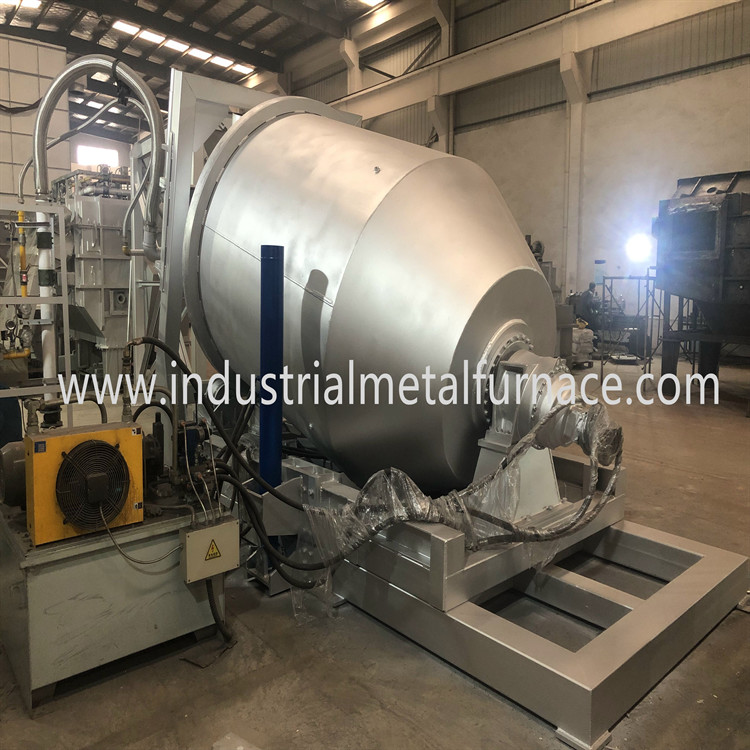

مصنع احترافي مصنوع من خردة الرصاص الغازية التي تعمل بالغاز ، فرن صهر المعادن الصناعي
1. مقدمة موجزة
فرن صهر الرصاص WDL-QQZ-2000 مستخدم للصهر
وإعادة تدوير مواد الرصاص.يستخدم نظام الموقد الشهير
موقد الزيت من العلامة التجارية ، والذي يتميز بمزايا الإشعال التلقائي ،
حماية اللهب والاحتراق الكامل.
شكل الفرن بيضاوي.كلا الجانبين من موقد الفرن
مبنية بمواد صب خاصة عالية القوة.الفرن
لديه معدل انصهار عالي السرعة ، أداء جيد للحفاظ على الحرارة ،
استهلاك منخفض ، تكلفة منخفضة ، أمان وموثوقية.يمكن أن يكون
تستخدم للذوبان والعقد في نفس الوقت.
1.1 يتكون جسم فرن صهر المعدن الصناعي من مادة مقاومة للحرارة
طبقة ، الحفاظ على الحرارة
طبقة وطبقة عازلة.موقد الفرن مصبوب بقوة عالية
ومواد حرارية غير متشكلة.يوجد حلقة ضغط في الفرن
لتمديد وقت بقاء اللهب في الفرن ، وتحسين سرعة الانصهار
وتقليل استهلاك الطاقة.طبقة حفظ الحرارة والعزل
طبقة تتكون من ألياف السيراميك.لذلك ، حرارة جسم الفرن
التخزين صغير ، ارتفاع درجة الحرارة سريع ، الحفاظ على الحرارة جيد ،
استهلاك الطاقة منخفض.
1.2 مروحة الموقد والصمام المغناطيسي وجهاز الإشعال وجهاز مراقبة اللهب
تشكل ككل.قم بتشغيل مصدر الطاقة (220 فولت) ، و
يمكن بدء تشغيل الموقد.
المعايير الفنية
|
أ) غلاف فرن صهر الرصاص: لوح فولاذي لفرن الخدمة الشاقة ، سمك 10 مم ؛ ب) استهلاك الغاز الطبيعي: 35 م 3 / ساعة ؛ ج) ضغط إمداد الغاز الطبيعي: 5000 باسكال ؛ د) درجة حرارة موقد الفرن: 500-600 ؛ ه) قدرة ذوبان تجمع: 2000 كجم الرصاص ؛ و) سرعة دوران الفرن: 1 دائرة / دقيقة ؛ ز) دورة الانصهار: ساعتان لكل دفعة (بما في ذلك وقت الشحن والذوبان) ؛ ح) قطر فتحة الشحن: 510 مم ؛ ط) المروحة: 3KW ، 380V ؛ ي) الحجم الكلي للفرن الدوار: 3880 * 1850 * 2000 مم (L * W * H) ； |
1.3 بطانة الفرن:
الطبقة الأولى: castable غير منفذة ، مقاومة للحرارة ؛
الطبقة الثانية: طوب عازل موليت ، سيراميك عازل حراري فائق ،
مواد العزل الحراري
الطبقة الثالثة: اللوح الليفي الخزفي ذو العزل الحراري الفائق ؛
1.4 هيكل بالتناوب الكهربائي لجسم الفرن
(مخفض دوار كهربائي):
طريقة الدوران: 360 درجة هيكل الدوران الإيجابي والسلبي ؛
قدرة التحميل: وزن الفرن 6 طن + سائل الرصاص 2 طن ؛
المخفض: BWEN-2715-29´9-3 ؛
نسبة التخفيض: 1/85 ؛
سعة المحرك: 5.5KW.4P.380V.50HZ ؛
سرعة الدوران: 1 دورة في الدقيقة - 3 دورة في الدقيقة ؛
الدقة: ≤0.2 درجة ؛
عقد عزم الدوران: 48KN.M ؛
2. التكوين القياسي
2.1 جسم الفرن ، 1 مجموعة
2.2 خزانة أوتوماتيكية للتحكم في درجة الحرارة ، مجموعة واحدة
2.3 آلية الإرسال ، مجموعة واحدة
2.4 نظام حرق زيت الوقود ، 1 مجموعة ؛
2.5 دليل المستخدم 1 نسخة
ملاحظات: إن فرن الصهر الدوار الخاص بنا مبني ببطانة عالية القوة قابلة للصهر ، وهو مزود
عمر 5 سنوات أو أكثر.
3. الحذر
3.1 تركيب الفرن.
3.1.1 تحقق مما إذا كانت المعدات كاملة.
3.1.2 وفقًا لتعليمات التثبيت والوضع الفعلي لـ
ورشة عمل ، اختر مكانًا مناسبًا للفرن وخزانة كهربائية.
3.1.3 بعد تأكيد وضع التثبيت ، يجب أن يكون الأساس الخرساني
يتم سكبها وفقًا لرسم التثبيت أو يجب سكب مسامير القدم السفلية
حسب حجم التثبيت.ضع الأسلاك والأنابيب تحتها
الارض.عند تثبيت الصندوق الكهربائي ، يحتاج المستخدم إلى إصلاح
مسامير التثبيت.
3.1.4 افتح غطاء فرن صهر الرصاص ، وتحقق مما إذا كانت بطانة الفرن جيدة.
3.1.5 قم بتوصيل الدائرة الرئيسية وحلقة التحكم للفرن الكهربائي
المعدات على التوالي مع سلك العزل المطاطي وسلك التعويض
وفقًا لمخطط الأسلاك الخارجية للفرن الكهربائي.
3.1.6 جميع الأنابيب السلكية ، غلاف الفرن ، خزانة التحكم خارج الغلاف والطاقة
يجب أن يكون الحامل مؤرضًا بشكل موثوق.قم بتغطية الطرف الأمامي لعنصر التسخين.
3.1.7 عندما يتم تحديد موضع التثبيت ، يجب أن يكون جسم الفرن كذلك
في وضع جيد مع البراغي.قم بتأكيد موضع خزانة التحكم الكهربائية
(لا تقل المسافة من جسم الفرن عن 4 أمتار).المشغل
يجب تحضير زيت الديزل والطاقة والخط الرئيسي.
3.2 الشحن
أثناء التشغيل العادي ، قم بشحن المادة 3 مرات على الأقل في الساعة ،
وما لا يقل عن 500 كجم في كل مرة.حاول الاحتفاظ بأكثر من 350 كجم من سائل الرصاص
في الفرن.تقليل صدمة الأداة ضد فوهة الفرن عندما
الشحن.
3.3 آلية الإرسال
مطلوب صيانة وإصلاح دورية للمحرك وعلبة التروس
ضمان تزييت الزيت في علبة التروس.
