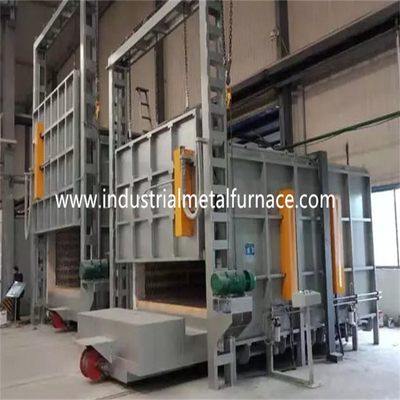

2000 × 1000 × 1000 مم فرن موقد كهربائي بوجي ، فرن أسفل السيارة
1. التطبيق
يتم استخدام فرن المجمرة الكهربائية بشكل أساسي في
المعالجة الحرارية للصلب عالي المنغنيز والكروم الصلب والأجزاء المعدنية الأخرى.
2.مقدمة هيكلية
تتكون الشركة المصنعة لفرن موقد Bogie بشكل أساسي من
جسم الفرن ، البطانة ، باب الفرن ونظام ضغط الباب ،
بوجي ، عنصر تسخين ، نظام إمالة هيدروليكي ، ونظام تحكم في درجة الحرارة.
2.1الفراءنيس الجسم
هيكل هيكل فولاذي سعر فرن موقد بوجي مصنوع من 8-10 #
الصلب المقطعي وألواح الصلب ≥3mm.الدعامة الجانبية والأعمدة الخلفية
مصنوعة من الفولاذ المقطعي ، ومدعومة بدعامات فولاذية مقطعية.
تم طلاء الجدار الخارجي للفرن بطبقتين من البادئات و 2
طبقات طلاء الطلاء.الجزء الرئيسي من الفرن مطلي بمقاومة للحرارة
طلاء.باب الفرن مصنوع من فولاذ قناة 16 مم ولوحة فولاذية 6 مم.
2.2بطانة
تم بناء جسم فرن موقد العربة بالجملة بنظام من الألياف بالكامل.
مادة البطانة المستخدمة هي ألياف حرارية عالية الجودة مثبتة بواسطة
أجزاء فولاذية مستديرة.يتم ضغط ألياف الألومنيوم مسبقًا في كتل
(جاذبية الضغط: ≥230 كجم / م 3) ثم يتم تثبيتها على جسم الفرن بواسطة
أجزاء مستديرة من الفولاذ المقاوم للصدأ.هيكل البطانة المقاومة للصهر له مزايا
الموصلية الحرارية المنخفضة ، والقدرة القوية المضادة للصدمات ، ومكافحة التآكل.ال
يبلغ سمك البطانة 350 مم.ألياف الألومنيوم السيليكات تقاوم أ
أقصى درجة حرارة 1360 ℃.أجزاء التثبيت الفولاذية المستديرة مصنوعة
من الفولاذ المقاوم للصدأ 304.
2.3باب الفرن ونظام الباب من أعلى إلى أسفل
يتكون فرن أسفل باب السيارة للبيع من البطانة المصنوعة من الألياف بالكامل والفولاذ
غلاف الهيكل.إطار الباب مصنوع من صفيحة فولاذية 10 مم و 8 مقاطع مقطعية
فُولاَذ.تم بناء الباب بكتل ألياف حرارية عالية الألومينا مماثلة لتلك
لجسم الفرن.الهيكل العام للفرن يحافظ على شكله
أثناء التسخين.حافة الباب مصنوعة من صفيحة فولاذية 10 مم لضمان
قوة الباب.
طريقة قيادة الباب:باب الفرن عبارة عن آلية رفع كهربائية.
وهي مختومة بالربيع.
يتم ترتيب هيكل منع التسرب الناعم بين باب الفرن و
بطانة الفرن.تبرز كتلة مانعة للتسرب من الألياف حول باب الفرن
خارج بطانة باب الفرن.إطار باب الفرن مجهز بسمك
لوحة الصلب.عندما يتم إغلاق باب الفرن ، يتم استخدام عجلة اليد
ضغط باب الفرن لجعل كتلة الألياف المانعة للتسرب ملامسة تمامًا
الصفيحة الفولاذية وختمها.الفجوة بين باب الفرن والصلب
لوحة إطار باب الفرن 50 مم لضمان حركة سلسة
باب الفرن عند الفتح والإغلاق.الطرق المذكورة أعلاه بسيطة ،
عملية وموثوقة وسهلة الصيانة.
2.4بوجي
يتكون فرن موقد Bogie لوعاء الضغط من إطار bogie ،
عجلات ، هيكل من الطوب الحراري ، لوحة وجه بوجي مقاومة للحرارة Cr25Ni20 ،
عناصر التسخين وآلية قيادة العربات.
هيكل عربة: إطار العربة مصنوع من شعاع 12 # و 10 ملم فولاذ
لوحات.يمكن أن يعمل العربة لفترة طويلة دون تشوه عند التحميل الكامل.
عجلة: العجلات مصنوعة من المسبوكات الفولاذية ZG55 #.الإرسال
العمود مصنوع من فولاذ 45 # ، وهو معالج بالحرارة.الإرسال
تحمل من النوع الثقيل تحمل العمود لتحمل الوزن.هناك
مجموع 2 زوج من العجلات ، وقطر كل عجلة 240 مم.
هيئة البناء بالآجر: تم بناء العربة بمزيج من الألومينا العالية
طوب حراري ، طوب حراري خفيف ، طوب الحفاظ على الحرارة.ال
هيكل الطوب من بوجي لديه فتحة تركيب عناصر التسخين لسهولة
تركيب عناصر التسخين.الأجزاء المتأثرة وتحمل الوزن
المنطقة مبنية بشكل خاص بالطوب الثقيل من الألمنيوم عالي المقاومة للحرارة.
هناك أيضًا مساحة خالية متبقية لتوسيع البطانة المقاومة للحرارة عند تسخينها.
لوحة وجه عربة: 30mm سميكة من الصلب المقاوم للحرارة Cr25Ni20 جزء مع
درجة حرارة العمل 1200 ℃.يمكن أن يمنع سقوط القشور في التدفئة
فتحة العناصر التي من شأنها أن تشكل دائرة كهربائية قصيرة.
آلية تحريك العربة: للعربة طريقة ذاتية الحركة.ال
يؤدي تقليل العتاد إلى تحريك عجلة العربة.حركة العربة سلسة
ومستقر.
الختم بين باب الفرن وجسم الفرن والعربة: الختم بين
باب الفرن وجسم الفرن من خلال ضغط قضيب الدفع
آلية.الختم بين العربة وجسم الفرن قد انتهى
الطوب والكتل الليفية ذات الشكل غير الطبيعي.عندما يغلق الباب ، هناك
إحكام ثان بألياف الألمنيوم التي تلامس بإحكام باب الفرن.
2.5 عنصر تسخين
عنصر التسخين: سبيكة الشكل المموج المقاومة 0Cr27AL7Mo2
يتم تثبيت شرائط المقاومة في جدارين جانبيين ، وجدار خلفي ، وباب الفرن والعربة
قاع.يتم إنتاج شرائط المقاومة من خلال قوالب خاصة وهي
مثبتة في جدار الفرن بواسطة مسامير البورسلين.وهناك حشية من الخزف
بين جدار الألياف وشرائط المقاومة لتجنب حدوث ماس كهربائي.هناك
1 منطقة تسخين.جميع قضبان الموصلات الرصاصية مصنوعة من مادة φ16 0Cr25AL5.
2.6حنظام الإمالة الهيدروليكي
فرن المجمرة الكهربائية له وظيفة إمالة والتي تتحقق بواسطة هيدروليكي
نظام.تم تجهيز الجزء الأمامي من العربة الهيدروليكية بمحطة هيدروليكية.
تم تجهيز أسطوانتين للزيت تحت العربة.يتم تنفيذ وظيفة الإمالة
بواسطة نظام هيدروليكي خاص.يتم تثبيت جسم الفرن بجهاز أمان ،
والتي يمكن أن تتجنب الانقلاب.
2.7نظام التحكم الكهربائي
التحكم في درجة الحرارة: يستخدم الفرن الذكي Changzhou Huibang
متحكم في درجة الحرارة للتحكم في درجة الحرارة التي لها وظيفة الضبط الذاتي
لحساب معلمة PID المثالية وتحقيق استقرار في درجة الحرارة.ال
جهاز التحكم في درجة الحرارة لديه وظائف إنذار درجة الحرارة الزائدة والحرارة
حماية الزوجين الكسر.
يحتوي الفرن على منطقة واحدة للتحكم في درجة الحرارة للتحكم في الارتباط بينهما
درجة الحرارة وحركات المحرك.يتم تعيين كل منطقة مع درجة حرارة زائدة
إنذار.حلقة التسخين تتبنى SCR مزدوج الاتجاه والتحكم في الزناد.
يتم تنظيم السلطة بطريقة التنظيم النسبي الزمني.
يتم التحكم في كل منطقة تسخين بشكل مستقل لبدء التشغيل والتوقف.و ها هم
يتوفر أيضًا وضع التحكم اليدوي والتلقائي.
نظام تشغيل التحكم هو نظام تشغيل كبير الطاقة يكتمل بـ
المبرد ونظام تبريد الهواء.يوجد أيضًا مفتاح هواء.حلقة التسخين
مزود بمقياس التيار الكهربائي ، ومقياس الفولتميتر ، ومؤشر تشغيل وإيقاف عنصر التسخين ، وتشغيل الطاقة
حماية التعشيق ، وتدابير التأريض الآمن.
التحكم في الحركة: يتحكم نظام التحكم بشكل أساسي في حركة الباب لأعلى ،
ضغط الباب ، وحركة الباب إلى الداخل.أيضا الحركات بالضرورة
مرتبطة لضمان سلامة العملية.
3.المؤشرات الفنية الاساسية
| لا. | غرض | المعايير الفنية |
| 1 | القوة المصنفة | 135Kw + 5٪ (1-100٪) قابل للتعديل |
| 2 | مزود الطاقة | 380 فولت ، 3P ، 50 هرتز |
| 3 | درجة الحرارة المقدرة |
1200 ℃ (درجة حرارة العمل العادية: 1100-1150 ℃) |
| 4 | ارتفاع درجة حرارة الفرن الفارغ | ≤ ساعتان لتصل إلى 900 |
| 5 | منطقة التحكم | منطقة واحدة |
| 6 | حجم العمل الفعال | 2000 × 1000 × 1000 مم (L × W × H) |
| 7 | قدرة التحميل | حوالي 5 طن |
| 8 | توحيد درجة الحرارة | ≤ ± 10 ℃ |
| 9 | دقة قياس درجة الحرارة | ± 2 ℃ |
| 10 | استهلاك طاقة الفرن الفارغ | ≤18٪ |
| 11 | طريقة التحكم في درجة الحرارة | منظم SCR ، PID ؛Changzhou Huibang متحكم في درجة الحرارة قابل للبرمجة مع إنذار درجة الحرارة الزائدة ؛ |
| 12 | ارتفاع درجة حرارة سطح الفرن | ＜ 45 درجة مئوية + درجة حرارة الغرفة |
| 13 | عنصر التسخين |
0Cr27AL7Mo2 (شريط) 5-جدار تدفئة |
| 14 | لوحة وجه بوجي | Cr25Ni20 ، السماكة الإجمالية 30 مم |
| 15 | طريقة التحميل | تم تحميل المنتج على العربة ، ثم ينتقل العربة إلى الفرن |
| 16 | بطانة | ألياف حرارية عالية الحرارة |
| 17 | طريقة فتح باب الفرن | الرفع الكهربائي ، مختوم بالزنبرك |
| 18 | طريقة تحريك بوجي | بواسطة المخفض |
| 19 | قوة القيادة بوجي | 2.2KW مخفض عجلة دبوس دائري |
| 20 | طريقة الإمالة | إمالة هيدروليكية |
| 21 | زاوية الانحدار | ≤45 درجة |
| 22 | تكوين فرن موقد بوجي | مجموعة واحدة من موقد بوجي ، ومجموعة واحدة من باب الفرن ومجموعة واحدة من آلية الإمالة |
4. نطاق العرض
| لا. | غرض | الكمية | ملحوظات |
| 1 | جسم الفرن | 1 مجموعة | |
| 2 | بوجي | 1 مجموعة | بما في ذلك لوحة وجه عربة |
| 3 | النظام الهيدروليكي | 1 مجموعة | بما في ذلك اثنين من اسطوانات الزيت وأنبوب الزيت والمحطة الهيدروليكية |
| 4 | نظام القيادة الكهربائية | 1 مجموعة | 1 مجموعة للعربة |
| 4 | عنصر التسخين | 1 مجموعة | حزام المقاومة الكهربائية |
| 5 | نظام التحكم في درجة الحرارة | 1 مجموعة | |
| 6 | مجلس الوزراء السيطرة | حاسب شخصي 1 | |
| 7 | تحكم في درجة الحرارة | حاسب شخصي 1 | |
| 8 | SCR | 3 قطع | |
| 9 | سلك الرصاص التعويض | 20 م | |
| 10 | زوجان حراريان | حاسب شخصي 1 | 0-1200 |
| 11 | المكونات الكهربائية | 1 مجموعة | SCR ، مفتاح الهواء ، مقياس التيار الكهربائي ، الفولتميتر ، التتابع الحراري ، والمفاتيح |
5. أصل المكونات
| لا. | غرض | أصل |
| 1 | تحكم في درجة الحرارة | هويبانغ ، تشانغتشو |
| 2 | SCR | Weisite ، جيانغسو |
| 3 | شريط المقاومة | شوغانغ ، بكين |
| 4 | مواد الحفاظ على الحرارة | ميني ، شاندونغ |
| 5 | مادة حرارية | ييشينغ ، جيانغسو |
| 6 | المخفض | Huibang ، تشانغتشو ، الصين |
| 7 | المكونات الكهربائية | CHINT / DELIXI |
| 8 | لوحة الموقد | جياندا ، شينغهوا ، الصين |
| 9 | النظام الهيدروليكي | قدم مصنع |
