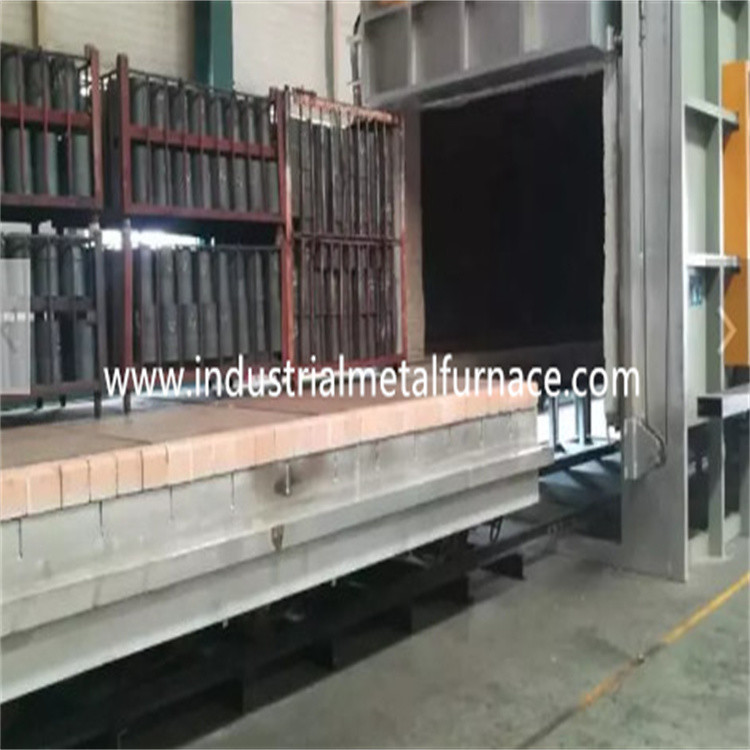

13000 × 2500 × 2000 مم الفرن السفلي للسيارة الكهربائية ،
فرن موقد بوجي
1. التطبيق
يستخدم فرن المجمرة الكهربائية RT3-580-6 بشكل أساسي للتدفئة ،
تطهير وتنظيف الأنابيب.
2. مقدمة هيكلية
يتكون فرن موقد Bogie بشكل أساسي من جسم الفرن ، والبطانة ،
باب الفرن ونظام ضغط الباب ، العربة ، عنصر التسخين ،
جهاز الدوران ونظام التحكم في درجة الحرارة.
2.1 الفراءنيس الجسم
هيكل جسم فرن موقد بوجي مصنوع من 10-14 #
قطاعات فولاذية وألواح فولاذية ≥4mm.الدعامة الجانبية والأعمدة الخلفية
مصنوعة من الفولاذ المقطعي ، ومدعومة بالفولاذ المقطعي
تقوية.تم طلاء الجدار الخارجي للفرن بطبقتين من
أساس وطبقتين من طلاء الدهان.الجزء الرئيسي من الفرن
مطلي بطلاء مقاوم للحرارة.
2.2بطانة
تم بناء جسم فرن موقد العربة بالجملة بنظام من الألياف بالكامل.
مادة التبطين المستخدمة هي ألياف ألومنيوم عالية الجودة مثبتة بأجزاء فولاذية مستديرة.
يتم ضغط ألياف الألومنيوم مسبقًا في كتل (جاذبية الضغط:
≥230Kg / m3) ثم يتم تثبيتها في جسم الفرن بواسطة أجزاء دائرية من الفولاذ المقاوم للصدأ.
يتميز هيكل البطانة الحرارية هذا بمزايا التوصيل الحراري المنخفض ،
قدرة قوية ضد الصدمات ، ومكافحة التآكل.البطانة لها سمك إجمالي
240 ملم.تقاوم ألياف الألومنيوم المصنوعة من السيليكات درجة حرارة قصوى تبلغ 1000 درجة مئوية.
2.3باب الفرن ونظام الباب من أعلى إلى أسفل
يتكون باب سعر الفرن السفلي للسيارة من بطانة من الألياف بالكامل والفولاذ
غلاف الهيكل.إطار الباب مصنوع من صفيحة فولاذية 10 مم و 12 مم
الصلب المقطعي.تم بناء الباب بكتل من ألياف السليكات الألومنيوم
مثل ذلك لجسم الفرن.يحافظ الهيكل العام للفرن
شكله أثناء تسخينه.
طريقة قيادة الباب:يتم رفع باب الفرن كهربائيًا لأعلى و
إلى أسفل بواسطة الرافعة.وهي مختومة بالربيع.
2.4 العربة
تتكون العربة من إطار عربة ، عجلات ، هيكل من الطوب المقاوم للحرارة ،
لوحة وجه عربة مقاومة للحرارة ، وعناصر تسخين ، وآلية قيادة عربة.
هيكل عربة: إطار العربة مصنوع من 14 # شعاع وألواح فولاذية 10 مم.
يمكن أن يعمل العربة لفترة طويلة دون تشوه عند التحميل الكامل.
عجلة: العجلات مصنوعة من المسبوكات الفولاذية ZG55 #.الإرسال
العمود مصنوع من فولاذ 45 # ، وهو معالج بالحرارة.تحمل ناقل الحركة
هو من النوع الثقيل تحمل العمود لتحمل الوزن.يوجد ما مجموعه 6
أزواج من العجلات ، وكل عجلة قطرها 300 مم.زوج واحد من القيادة
عجلات وخمسة أزواج من العجلات المدفوعة.
هيئة البناء بالآجر: تم بناء العربة بمزيج من الألومينا العالية
طوب حراري ، طوب حراري خفيف ، طوب الحفاظ على الحرارة.ال
هيكل الطوب من بوجي لديه فتحة تركيب عناصر التسخين لسهولة
تركيب عناصر التسخين.الأجزاء المتأثرة وتحمل الوزن
المنطقة مبنية بشكل خاص بالطوب الثقيل من الألمنيوم عالي المقاومة للحرارة.
هناك أيضًا مساحة خالية متبقية لتوسيع البطانة المقاومة للحرارة عند تسخينها.
طريقة ختم باب الفرن: تم تجهيز كتلة ختم الألياف بين
باب الفرن وبطانة الفرن.عند إغلاق باب الفرن ، فإن الأسطوانة الموجودة على
سينخفض كلا جانبي باب الفرن على طول المسار.وهناك منحدر
في الجزء السفلي للتأكد من أن باب الفرن مغلق بإحكام.زاوية
المنحدر قابل للتعديل بواسطة المسمار.(يرجى الاطلاع على 3 صور أدناه)
2.5 عنصر تسخين
عنصر التسخين: مقاومة السبائك ذات الشكل الحلزوني المقاومة 0Cr27AL7Mo2
يتم تثبيت الشرائط في 5 جدران جانبية ، وجدران جانبية ، وجدار خلفي ، وباب الفرن و
أسفل العربة.يتم إنتاج شرائط المقاومة من خلال قوالب خاصة ، و
مثبتة في جدار الفرن بواسطة مسامير من البورسلين.وهناك خزف
حشية بين جدار الألياف وشرائط المقاومة لتجنب حدوث ماس كهربائي.
يوجد 6 مناطق تسخين.جميع قضبان التوصيل الرصاص مصنوعة من φ16
0Cr27AL7Mo2 المواد.
2.6 نظام التحكم الكهربائي
التحكم في درجة الحرارة: يعتمد الفرن على درجة حرارة Shanghai Guolong الذكية
تحكم للتحكم في درجة الحرارة التي لديها وظيفة الضبط الذاتي لحساب
معلمة PID المثالية وتحقيق استقرار في درجة الحرارة.درجة الحرارة
جهاز التحكم لديه وظائف إنذار درجة الحرارة الزائدة وكسر الزوجين الحراري
حماية.
يحتوي تصميم الفرن السفلي للسيارة على 6 مناطق للتحكم في درجة الحرارة
الارتباط بين درجة الحرارة وحركات المحرك.كل منطقة
ضبط مع إنذار ارتفاع درجة الحرارة.حلقة التسخين تتخذ الاتجاه المزدوج
SCR والتحكم في الزناد.يتم تنظيم السلطة في الوقت المناسب التنظيم
طريقة.
نظام تشغيل التحكم هو نظام تشغيل كبير الطاقة يكتمل بـ
المبرد ونظام تبريد الهواء.يوجد أيضًا مفتاح هواء.حلقة التسخين
مزود بمقياس التيار الكهربائي ، ومقياس الفولتميتر ، ومؤشر تشغيل وإيقاف عنصر التسخين ، وتشغيل الطاقة
حماية التعشيق ، وتدابير التأريض الآمن.
التحكم في الحركة: يتحكم نظام التحكم بشكل أساسي في الباب من أعلى إلى أسفل
الحركة وضغط الباب وحركة الباب إلى الداخل والخارج.أيضا الحركات
مرتبطة بالضرورة لضمان سلامة العملية.
3.المؤشرات الفنية الاساسية
| لا. | غرض | المعايير الفنية |
| 1 | القوة المصنفة | 500KW + 5٪ (1-100٪) قابل للتعديل |
| 2 | مزود الطاقة | 380 فولت ، 3P ، 50 هرتز |
| 3 | درجة الحرارة المقدرة |
600 (درجة حرارة العمل العادية: 400 ℃) |
| 4 | منطقة التحكم | 6 مناطق |
| 5 | حجم العمل الفعال | 13000 × 2500 × 2000 مم (L × W × H) |
| 6 | توصيل عنصر التسخين | Ｙ |
| 7 | توحيد درجة الحرارة | ± 5 ℃ |
| 8 | دقة قياس درجة الحرارة | ± 1 |
| 9 | استهلاك طاقة الفرن الفارغ | ≤18٪ |
| 10 | طريقة التحكم في درجة الحرارة | منظم SCR ، PID ؛تحكم في درجة الحرارة Guolong مع إنذار درجة الحرارة الزائدة ؛ |
| 11 | ارتفاع درجة حرارة سطح الفرن | ＜ 30 درجة مئوية + درجة حرارة الغرفة |
| 12 | عنصر التسخين | 0Cr27AL7Mo2 (شريط) |
| 13 | لوحة وجه بوجي | ZG40Cr25Ni20 |
| 14 | طريقة التحميل | تم تحميل المنتج على العربة ، ثم ينتقل العربة إلى الفرن |
| 15 | طريقة فتح باب الفرن | رافعة كهربائية من أعلى إلى أسفل ، مختومة بالزنبرك |
| 16 | طريقة تحريك بوجي | بواسطة المخفض |
| 17 | قوة القيادة بوجي | 7.5KW المخفض |
| 18 | قدرة التحميل القصوى | 30 ت |
| 19 | بطانة الفرن | ألياف حرارية عالية الحرارة |
| 20 | جانب التدفئة | 5-جدار تدفئة |
| 21 | منفذ العادم | 5 مخارج عادم على سقف الفرن ، بوابة يدوية تفتح وتغلق |
