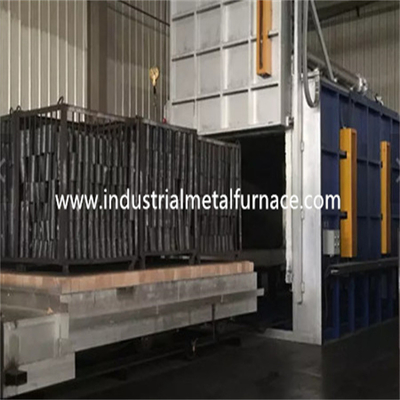

1400 ℃ فرن كهربائي للمعالجة الحرارية فرن أسفل السيارة للأعمدة والأدوات 1500 × 800 × 800 مم

فرن المعالجة الحرارية الكهربائية 1400 ،

فرن المعالجة الحرارية للأعمدة والأدوات

1. التطبيق

يتم استخدام فرن المجمرة الكهربائية للعربة RT3-120-14 بشكل أساسي في

المعالجة الحرارية لأجزاء الهيكل الفولاذي ، أجزاء الفولاذ المصبوب ، قضيب العمود

قطع غيار ، منتجات فولاذية للأدوات ، إلخ.

2. مقدمة هيكلية

يتكون فرن قاع السيارة RT3-120-14 بشكل أساسي من جسم الفرن ،

البطانة ، باب الفرن ونظام ضغط الباب ، العربة ، عنصر التسخين ،

ونظام التحكم في درجة الحرارة.

2.1 الفراءنيسالصدف

يتكون جسم الفرن الفولاذي للفرن للمعالجة الحرارية للمعادن

من 6-8 # ألواح فولاذية مقطعية و 3-14 مم.هناك طبقة عازلة

لوح الأسبستوس في غلاف الفرن لتقليل درجة حرارة الغلاف.ال

يتم لصق لوح الأسبستوس بقطن ألياف سيليكات الألومنيوم بدرجة حرارة

مقاومة 1000 درجة ، للتأكد من أن درجة حرارة الغلاف أقل

من 50 ℃.

يتم رفع باب فرن المعالجة الحرارية كهربائيًا لأعلى ولأسفل بواسطة الرافعة.

يتم التعامل مع السطح الخارجي لقذيفة الفرن بالطلاء البيئي

اجعلها جميلة.

2.2 بطانة الفرن

2.2.1 أفران المعالجة الحرارية وبطانة المعدات مصنوعة من 75٪ AL₂ا₃موليت

الطوب.

2.2.2 أقصى درجة حرارة لبطانة الفرن هي 1400 درجة مئوية.

2.2.3 معدل ثقب الهواء: 5-6٪ ؛

2.2.4 الموصلية الحرارية: KcaL / mhc ＞ 0.9 ؛

2.3 نظام العزل لجسم الفرن والعربة

تكون مادة العزل قريبة من الجزء الخارجي من بطانة الفرن وتتكون

من 4 طبقات.

1^شارعالطبقة: طوب موليت ، مقاومة للحرارة 1400 ℃ ؛

2^{اختصار الثاني}الطبقة: طوب الألمنيوم الخفيف ، المقاومة للحرارة 1250 ℃ ؛

3^{بحث وتطوير}الطبقة: ألياف القطن سيليكات الألومنيوم ، مقاومة للحرارة 1100 ℃ ؛

4^العاشرالطبقة: طوب دياتوميت ، مقاومة للحرارة 900 ℃ ؛

الطبقة القريبة من غلاف الفرن مصنوعة من ألياف القطن والأسبستوس

لوح ، مقاومة للحرارة من 500-800 ℃ ؛

جميع طبقات العزل مصنوعة من الطوب القياسي بحجم 230 × 113 × 65 مم.

2.4عنصر التسخين

2.4.1 عنصر التسخين مصنوع من قضيب كربيد السيليكون U30 ؛

2.4.2 ينقسم عنصر التسخين إلى منطقتين.

2.4.3 يتم توزيع عناصر التسخين على جانبي حجرة الفرن والعربة.

18 قطعة من قضبان كربيد السيليكون لغرفة الفرن ، 6 قطعة من قضبان كربيد السيليكون للعربة.

2.5 خزانة التحكم

2.5.1 منطقة التحكم: منطقتان ؛

2.5.2 التحكم الآلي والبرنامج PID ؛

2.5.3 وظيفة إيقاف تشغيل الطاقة فوق درجة الحرارة ، وظيفة التنبيه بإيقاف تشغيل الصوت فوق درجة الحرارة ؛

2.5.4 GGD خزانة مع رذاذ إلكتروستاتيكي ؛

2.5.5 وحدة التحكم في درجة الحرارة Changzhou Huibang GR858P ؛

2.6 نظام قياس درجة الحرارة

2.6.1 الزوجان الحراريان من النوع S ، نواة الروديوم البلاتينيوم البلاتيني ؛

2.6.2 غمد الزوج الحراري: أنبوب اكسيد الالمونيوم ؛

3-المعلمات التقنية الرئيسية

4. نطاق العرض

5. أصل المكونات
