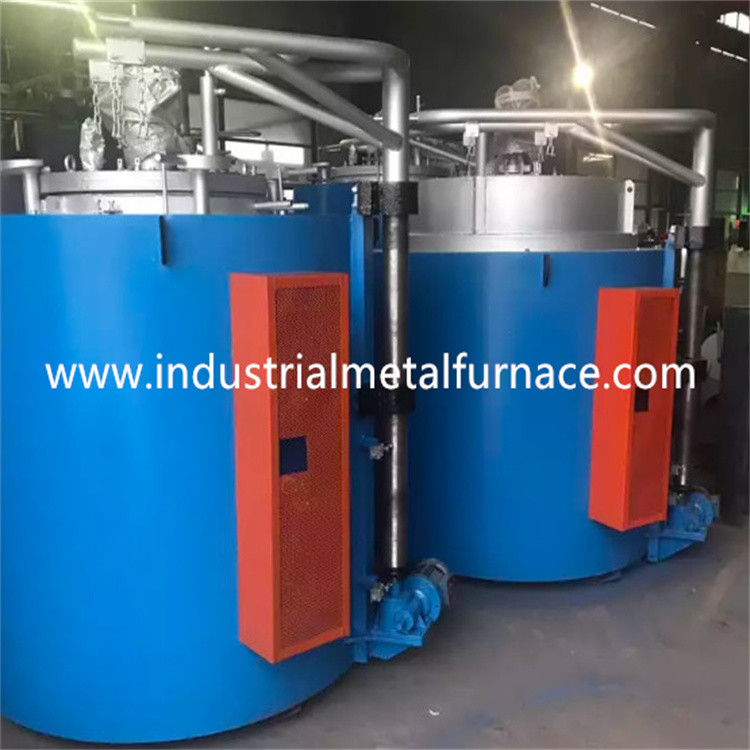

المقاومة الكهربائية نوع حفرة الفرن فرن غاز النيتروجين مع التحكم التلقائي في النيتروجين
1. التطبيق
هذه السلسلة من أفران النيتروجين من نوع الحفرة RN2-80-6 (المشار إليها فيما يلي باسم الأفران الكهربائية) هي أفران كهربائية دورية ، والتي تُستخدم لنترة الغاز من الفولاذ الكربوني ، وسبائك الفولاذ ، والحديد الزهر ، ومنتجات المسحوق المعدنية وغيرها من المواد.في نفس الوقت ، يتم استخدام فرن المعالجة الحرارية أيضًا لكربنة الغاز لأجزاء الكربون الصلب.
2.المواصفات الفنية
| العنصر | وحدة | RN2-80-6 |
| الفولطية | الخامس | 380 |
| القوة المصنفة | كو | 80 |
| عدد المراحل | 3 | |
| تكرر | هرتز | 50 |
| طريقة التوصيل | YY | |
| درجة حرارة العمل | ℃ | 650 |
| استهلاك طاقة الفرن الفارغ | كيلوواط | ≤18٪ |
| قدرة التحميل | كلغ | 600 |
| بعد العمل الفعال | مم | Ф900 × 1000 |
| وزن الفرن | كلغ | 3580 |
| التحكم في درجة الحرارة | تحكم PID ، SCR |
3. شروط الخدمة
3.1 الاستخدام الداخلي.
3.2 درجة الحرارة المحيطة للفرن من نوع الحفرة تقع في نطاق –5 -40 ℃.
3.3 لا يزيد المتوسط الشهري للرطوبة النسبية في منطقة الاستخدام عن 85٪ ، ومتوسط درجة الحرارة الشهرية لا يزيد عن 30 درجة مئوية.
3.4 لا يوجد غبار موصل وغاز قابل للانفجار وغازات تآكل يمكن أن تلحق أضرارًا جسيمة بالمعادن والعزل المحيط.
3.5 لا اهتزاز واضطراب واضح.
4. الهيكل مقدمة
فرن المعالجة الحرارية من نوع الحفرة عبارة عن فرن تشغيل دوري ، ويتكون من جسم الفرن ونظام الختم ونظام التحكم في درجة الحرارة.
يتكون فرن المعالجة الحرارية من نوع الحفرة من غلاف الفرن ، وبطانة الفرن ، وعناصر التسخين ، وخزان دثر ، وغطاء الفرن ، والمروحة ، وآلية رفع غطاء الفرن ، إلخ.
غلاف الفرن: ملحوم من المقطع الفولاذي والصفائح الفولاذية.يتم لحام 14 # من الفولاذ خارج غلاف الفرن لتركيب جهاز الرفع لغطاء الفرن.
تبطين الفرن: هيكل مركب.تتبنى الطبقة المقاومة للصهر طوبًا حراريًا خفيفًا بجاذبية محددة تبلغ 0.6 جم / سم 3 ، وطبقة العزل تعتمد الألياف المقاومة للحرارة من سيليكات الألومنيوم.سماكة بطانة الفرن 300 مم ، والتي يمكن أن توفر الطاقة بشكل فعال وتقليل الاستهلاك.
عنصر التسخين: سلك السبائك ذو المقاومة العالية 0cr25al5 المنتج بواسطة Beijing Shougang يتم لفه في شكل حلزوني ويوضع على لبنة وضع الأسلاك لبطانة الفرن.يتم تقسيم التسخين إلى منطقتين للتحكم في درجة الحرارة.
خزان Muffle: يتم استخدام الفولاذ المقاوم للحرارة 1Cr18Ni9 في اللحام والقولبة ، ويتم استخدام تغليف الأسبستوس أو مطاط السيليكون من النوع "O" لإغلاق خزان دثر وغطاء الفرن.وأخذ تبريد الماء أدناه لضمان الاستخدام طويل الأمد لحلقة الختم.
غطاء الفرن: لوحه معالج من صفيحة فولاذية مقاس 35 مم A3.صندوق عزل غطاء الفرن ملحوم بالفولاذ المقاوم للصدأ المقاوم للحرارة ومعزول بقطن ألياف سيليكات الألمنيوم.يتم إغلاق خزان الغطاء والخزان من نوع الحفرة للمعالجة الحرارية للمعادن عن طريق الختم المزدوج وتبريد المياه.تم تجهيز غطاء الفرن بمروحة مبردة بالماء ، وحاقن تنقيط ثلاثي الفتحات ، ومقياس ضغط على شكل حرف U ، وأنبوب عادم ، وما إلى ذلك. خط الأنابيب من خلال استقرار الضغط والتجفيف وصمام الملف اللولبي.
المروحة: يتم تركيبها على غطاء الفرن ، والمروحة الخاصة بها تتبنى شفرات مروحة طرد مركزي ملحومة بصفيحة فولاذية مقاومة للحرارة 1Cr18Ni9Ti ، والتي يتم تجميعها بعد اختبارات التوازن الديناميكي والثابت.الختم بين المروحة والعمود يعتمد الهيكل المتصل ويتبنى التبريد بالماء.
آلية رفع غطاء الفرن من نوع الحفرة: يتم الانتهاء من رفع غطاء الفرن بواسطة آلية رفع لولبي كهربائي.عندما يحتاج غطاء الفرن إلى الرفع ، طالما أن المحرك يعمل ، فإن غطاء الفرن سيرتفع ببطء.إذا احتاج غطاء الفرن إلى خفضه ، فقم بتشغيل المسمار اللولبي للمحرك لخفضه ، وسيتم خفض غطاء الفرن ببطء.في عمود الرفع ، يوجد مفتاحان حد.عندما يرتفع عمود الرفع ، فإن مفتاح الحد الأدنى سوف يقوم تلقائيًا بقطع إمداد الطاقة للمروحة الكهربائية لتجنب التشغيل الخطير ؛عندما يتم رفع غطاء الفرن بشكل كافٍ ، فإن الحد الأعلى سوف يقطع تلقائيًا إمداد الطاقة للمحرك لتجنب الحوادث.
يتم التحكم في درجة الحرارة بواسطة مقوم السيليكون المتحكم فيه PID ، ويتم التحكم في درجة الحرارة بواسطة جهاز التحكم في درجة الحرارة Shanghai Guolong.يمكن تعديل الطاقة الكبيرة والصغيرة ، ويمكن أيضًا تعديل عدم التوازن الحالي ثلاثي الأطوار.أداة Shanghai Dahua تسجل درجة الحرارة.هناك أيضًا مجموعة كاملة من خزانة التحكم ، مع إنذار مسموع ومرئي ، وقطع تلقائي للتيار ووظائف أخرى.
