WONDERY VACUUM PULSE PLASMA ION GAS Nitriding Furnace Pulse Power Supply
1. التطبيق
يستخدم فرن نيتروجين الغاز الصناعي بشكل أساسي لنترة الأيونات ، عملية المعالجة الحرارية الكيميائية للبلازما (النيترة الناعمة) لعملية المعالجة الحرارية الكيميائية للبلازما لتعديل سطح الأجزاء الميكانيكية والحصول على الخصائص الميكانيكية والفيزيائية والكيميائية المطلوبة.

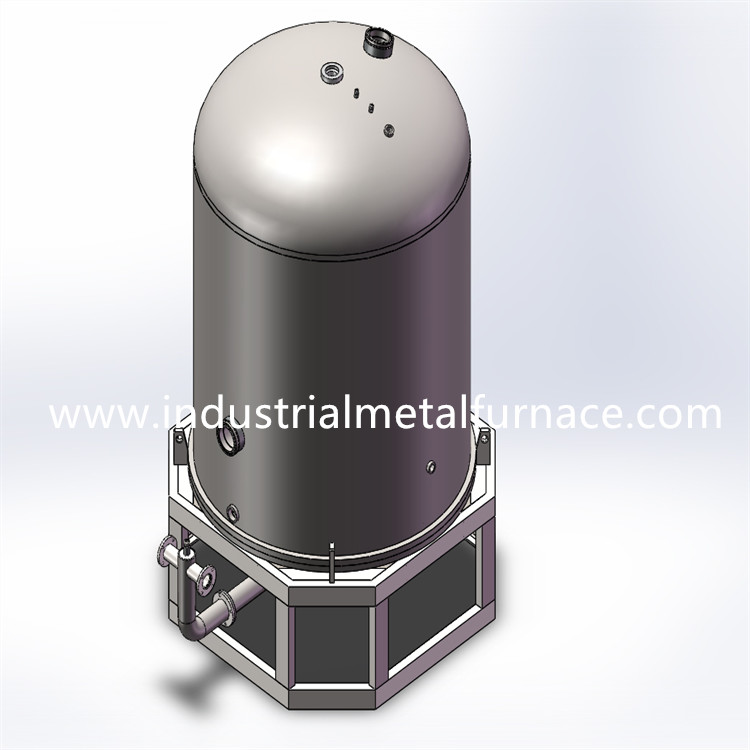

تتكون المجموعة الكاملة من أفران المعالجة الحرارية الصناعية من مزود طاقة النبض الأيوني ، وجسم الفرن الفراغي ، ونظام اكتساب الفراغ ، ونظام قياس درجة الحرارة والتحكم فيها ، ونظام إمداد الغاز ، إلخ.
2. المعايير الفنية
| نموذج | WDLC30A | WDLC50A | WDLC75A | WDLC100A | WDLC150A | WDLC300A |
| متوسط الحالي | 30 أ | 50 أ | 75 أ | 100 أ | 150 أ | 300 أ |
| تيار الذروة | 60 أ | 100 أ | 150 أ | 200 أ | 300 أ | 400 أ |
دورة العمل (مزود الطاقة النبضي): 0.10-0.85 قابل للتعديل
تردد النبض (مزود الطاقة النبضي): 1000 هرتز
وضع التحكم (مزود الطاقة النبضي): تعديل التردد والعرض المستمر
الشكل الموجي الناتج (مزود الطاقة النبضي): موجة مربعة مستطيلة
3. نبض أيون امدادات الطاقة

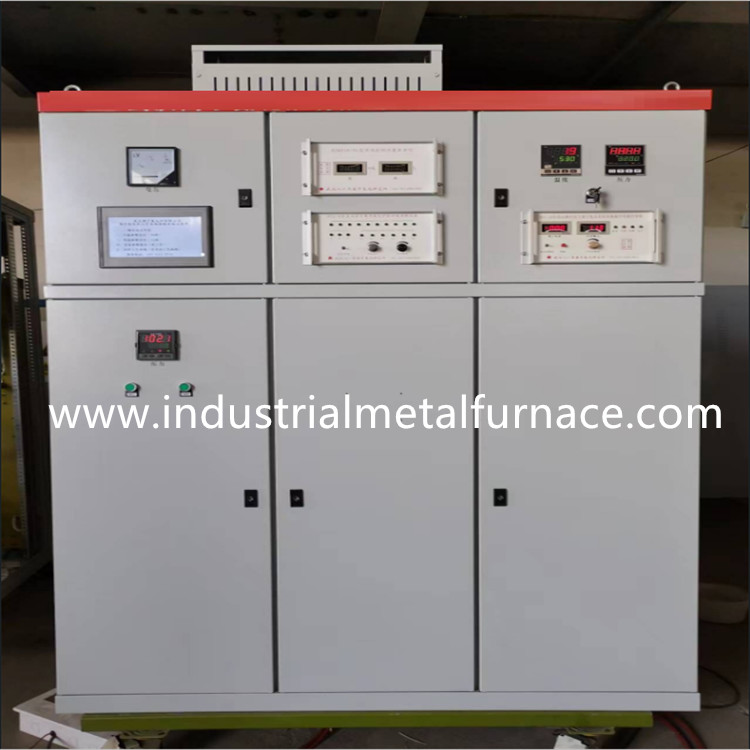

3.1 مصدر طاقة أيون نبضي
مزود طاقة أيون النبض عبارة عن مروحية مكونة من مكونات IGBT ودائرة تحكم ، والتي تتم إضافتها على أساس مصدر طاقة أيون DC.من خلال التقطيع ، يمكن الحصول على تيار النبض مع دورة عمل قابلة للتعديل.بالمقارنة مع مزود الطاقة DC ، فإن مزود الطاقة النبضي لديه مزايا إطفاء القوس السريع وتوفير الطاقة (حوالي 20٪ توفير الطاقة).إنه منتج محدث من مصدر طاقة التيار المستمر.يمكن استخدام مصدر الطاقة هذا على نطاق واسع في نيترة الأيونات ، وكربنة الأيونات ، ومعدن الأيونات وغيرها من المجالات.
إن مزود طاقة أيون النبضة لفرن نيتروجين الغاز مجهز بحماية ضد ماس كهربائى الأنود والكاثود ، والتيار الزائد والجهد الزائد ، وفشل الطور وسوء التشغيل ، مما يحسن وظيفة الحماية الذاتية لمصدر الطاقة ضد العوامل الخارجية.
ينقسم مزود الطاقة النبضي الأيوني الذي تنتجه شركتنا إلى نوع التحكم في الأداة ونوع التحكم في الكمبيوتر.
3.2 أداة تحكم نبض أيون امدادات الطاقة
يمكن للمستخدمين ضبط منحنى ارتفاع درجة الحرارة متعدد المراحل ومرحلة التثبيت في وحدة التحكم في درجة الحرارة مقدمًا وفقًا لمتطلبات العملية ، وتعيين منحنى ارتفاع الضغط متعدد المراحل ومنصة صيانة الضغط في وحدة التحكم في الضغط.من خلال تنظيم وتحكم PID التكيفي الغامض ، يمكن أن يضمن أن درجة الحرارة والضغط يتم تنفيذهما بالكامل في فرن النيتروجين الفراغي وفقًا للعملية المحددة ، وإكمال التحكم الآلي للعملية بأكملها.بهذه الطريقة ، يتم توفير القوى العاملة ، ويتم تجنب تأثير التشغيل اليدوي على جودة العملية ، كما تم تحسين استقرار جودة العملية وإعادة إنتاجها بشكل كبير.
يوضح الشكل التالي منحنى درجة الحرارة ومنحنى الضغط لعملية ما ، والتي يمكن ضبطها في وحدة التحكم في درجة الحرارة ووحدة التحكم في الضغط.
3.3 مصدر طاقة أيون نابض يتم التحكم فيه بواسطة الكمبيوتر
تم استخدام مصدر طاقة الأيونات النبضي المتحكم فيه بالكمبيوتر على نطاق واسع في فرن نيترة أيونات البلازما.
يعتمد مضيفها جهاز التحكم القابل للبرمجة Mitsubishi والكمبيوتر التجاري العام (أو الكمبيوتر الصناعي) ، وبرنامج تكوين التحكم الصناعي الصيني MCGS.يحتوي على 10 أقسام للتحكم في ارتفاع درجة الحرارة والعزل PID ، مع دقة التحكم في درجة حرارة الأداة بـ ± 1 ℃ ، و 10 أقسام من التحكم في ارتفاع الضغط والتحكم في الضغط ، ودقة التحكم في الضغط تبلغ ± 1pA.
تتيح لك الواجهة المبهجة العمل في بيئة مريحة.تجعل واجهة النافذة الواضحة والمطالبات العملية بسيطة وسهلة.تتيح لك البرمجة المريحة والمرنة ضبط إعدادات معلمات العملية في الوقت المناسب وفقًا لاحتياجاتك أثناء المعالجة.يمكن تخزين معلمات العملية التاريخية للفحص والدعوة في المستقبل.
يتم تخزين بيانات درجة الحرارة الفعلية وضغط فرن نيتروجين الغاز للعملية بأكملها في الكمبيوتر.بعد معالجتها بواسطة برنامج الرسومات ، يتم عرضها على شاشة الكمبيوتر في شكل منحنيات رسومات ملونة ، ويمكن طباعتها وحفظها ، مما يساعد بشكل كبير في تحليل العملية وتحسينها.
ما يلي هو واجهة النافذة للمنحنى التاريخي لجهاز في شركتنا
يمكن لهذه الشاشة الاستعلام عن منحنى السجلات التاريخية ، بما في ذلك منحنى الهدف والمنحنى الفعلي.
ملاحظة: الخط الأحمر المتصل في هذه الشاشة هو منحنى درجة الحرارة الفعلية المسجل ، والخط الصلب الأزرق هو منحنى الضغط الفعلي المسجل.
إن معدات النيترة النبضية المتحكم فيها بالكمبيوتر تعمل على تحسين جودة عملية نيترة الغاز بشكل كبير وتوفر راحة كبيرة للمستخدمين.
