1. تعريف موجز
فرن المجمرة الكهربائية RT3-70-12 يستخدم بشكل رئيسي في التلدين ، إخماد الفولاذ الهيكلي ، الفولاذ المصبوب ، الفولاذ الزنبركي ، وفولاذ الأدوات.

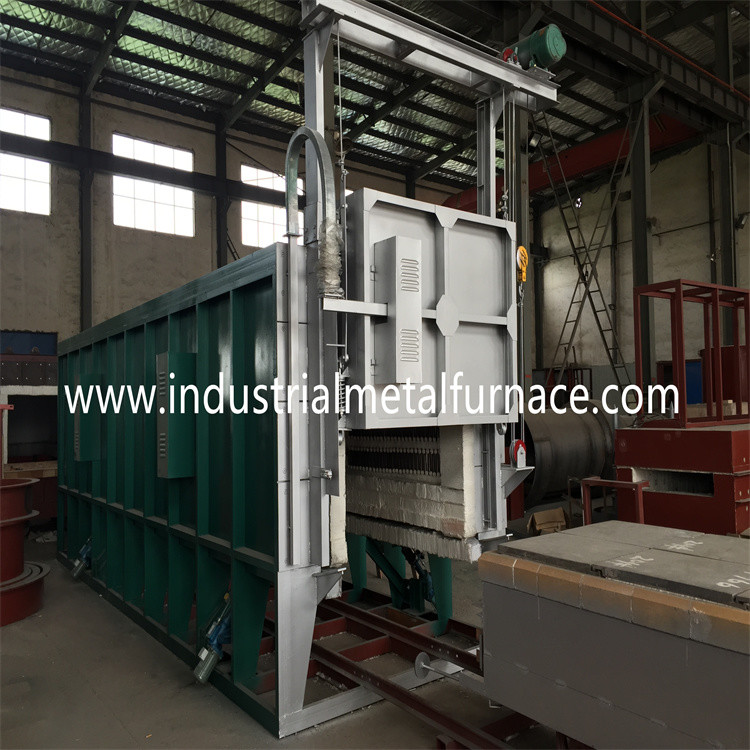

يتكون فرن موقد الفرن بشكل أساسي من جسم الفرن ، والبطانة ، وباب الفرن ونظام ضغط الباب ، والعربة ، وآلية الختم ، وعنصر التسخين ، ونظام التحكم في درجة الحرارة.
2. المواصفات الفنية
| لا. | غرض | تخصيص |
| 1 |
القوة المصنفة |
480KW + 5٪ (1-100٪) قابل للتعديل |
| 2 |
مزود الطاقة |
380V ، 3P ، 50Hz أو حسب الطلب |
| 3 |
درجة الحرارة المقدرة |
1050 (درجة حرارة العمل العادية: 850-1000 درجة مئوية) |
| 4 |
منطقة التحكم |
5 مناطق |
| 5 |
حجم العمل الفعال |
11000 × 1800 × 1000 مم (L × W × H) |
| 6 |
توصيل عنصر التسخين |
Ｙ |
| 7 |
طريقة التحكم في درجة الحرارة |
منظم SCR ، PID ؛جهاز التحكم في درجة الحرارة من Shimaden بواجهة اتصال 485 وشاشة تعمل باللمس 10.1 بوصة (يمكنه تسجيل البيانات التاريخية وعملية التخزين وتصدير قرص U ولقطات الشاشة ووظائف أخرى ، مع إنذار درجة الحرارة الزائدة) |
| 8 |
عنصر التسخين |
0Cr21AL6Nb (شريط) |
| 9 |
لوحة وجه بوجي |
ZG30Cr24Ni7SiN الفولاذ المقاوم للحرارة ، سمك 30 مم ، |
ملاحظات: شركتنا قادرة على تخصيص حجم عمل الفرن لكل عميل.
3. بطانة الفرن
جسم الفرن مبني بنظام من الألياف بالكامل.مادة التبطين المستخدمة هي ألياف ألومنيوم عالية الجودة مثبتة بأجزاء فولاذية مستديرة.يتم ضغط ألياف الألومنيوم مسبقًا في كتل (جاذبية الضغط: ≥230 كجم / م 3) ثم يتم تثبيتها في جسم الفرن بواسطة أجزاء دائرية من الفولاذ المقاوم للصدأ.يتميز هيكل البطانة المقاومة للصهر هذا بمزايا التوصيل الحراري المنخفض ، والقدرة القوية على مقاومة الصدمات ، ومقاومة التآكل.مادة العزل بسمك 330 مم.تقاوم ألياف الألومنيوم المصنوعة من السيليكات درجة حرارة قصوى تبلغ 1260 درجة مئوية.
4.ختم الفرن
ختم: الختم بين باب الفرن وجسم الفرن والعربة أكثر أهمية.الختم بين باب الفرن وجسم الفرن يعتمد هيكل الضغط بالوزن الذاتي لباب الفرن.الختم بين جسم الفرن وجسم الفرن عبارة عن ختم من الطوب ذي الشكل الخاص ، وكتلة الألياف القطنية وختم مزدوج من الرمل.
5. عنصر التسخين

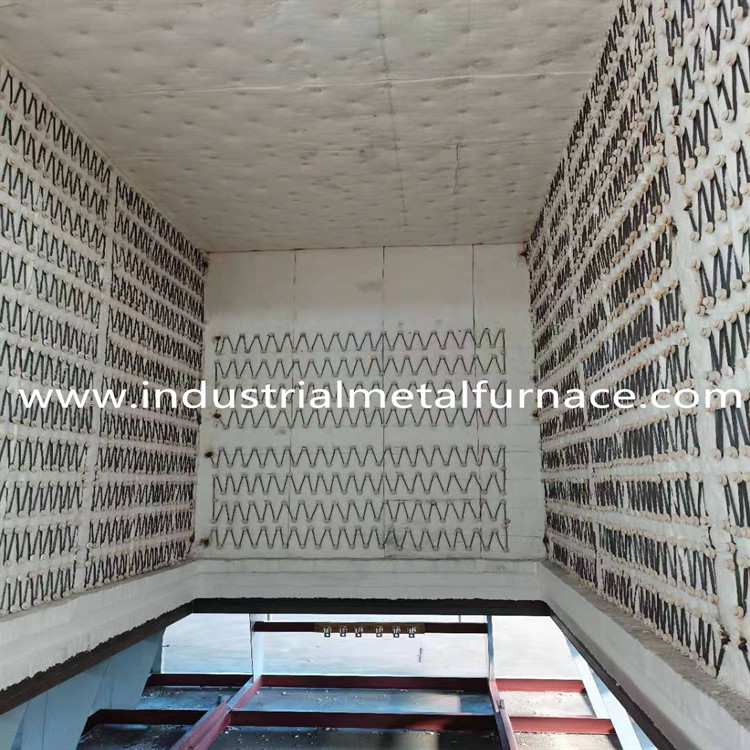

يتم تثبيت شرائط المقاومة المصنوعة من سبيكة مقاومة للتموج 0Cr27AL7Mo2 في جدارين جانبيين.يتم إنتاج شرائح المقاومة من خلال قوالب خاصة ، ويتم تثبيتها في جدار الفرن بواسطة مسامير من البورسلين.وهناك حشية بورسلين بين جدار الليف وشرائط المقاومة لتفادي حدوث ماس كهربائي.تم تصنيع البراغي والحشيات الخزفية من مواد ألمنيوم عالية مُلبدة عند درجة حرارة عالية لضمان القوة الكافية وعمر الخدمة.يوجد منطقة تدفئة واحدة.جميع قضبان الموصل الرصاص مصنوعة من مادة φ16 0Cr27AL7Mo.
التحكم في درجة الحرارة: يستخدم الفرن جهاز التحكم الذكي في درجة الحرارة من Shimaden للتحكم في درجة الحرارة التي لها وظيفة الضبط الذاتي لحساب معلمة PID المثالية وتحقيق استقرار درجة الحرارة.جهاز التحكم في درجة الحرارة لديه وظائف إنذار الحرارة الزائدة وحماية الكسر الحراري للزوجين.
