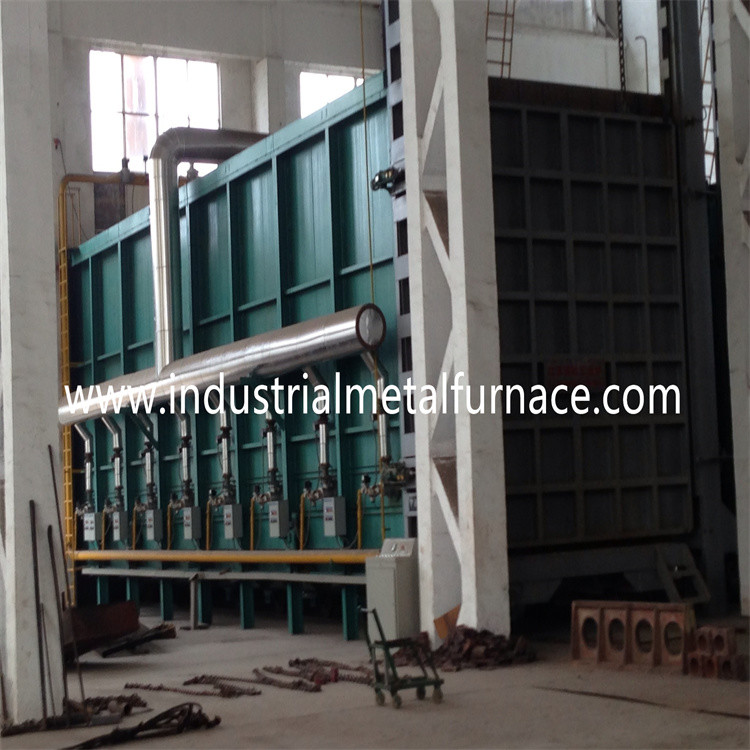

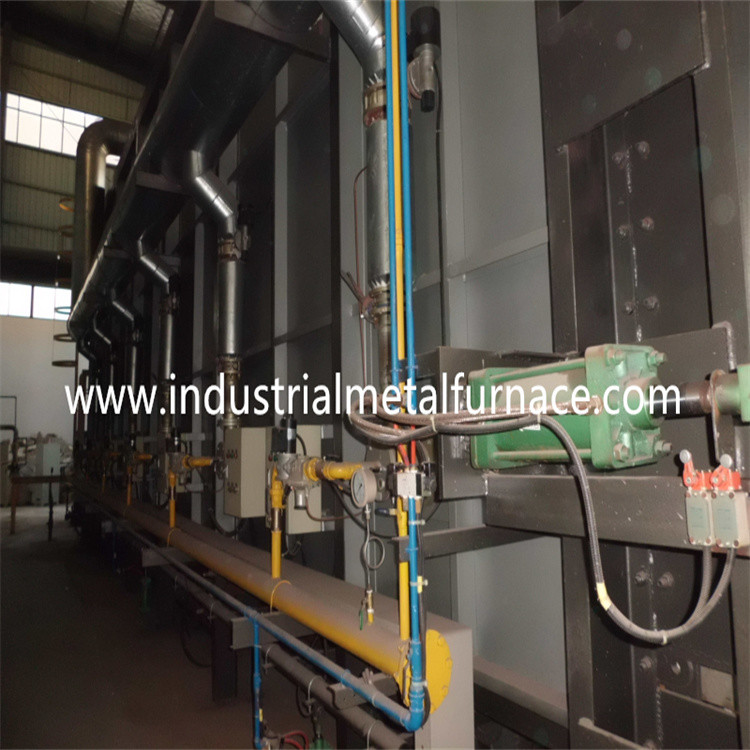

توفير الطاقة الحرارية الألياف الحرارية الغاز الطبيعي فرن المعالجة نوع السيارة أسفل

1 المقدمة
يتم استخدام الفرن السفلي للسيارة بالغاز الطبيعي بشكل أساسي للتبريد والتليين والشيخوخة والمعالجة الحرارية للأجزاء الميكانيكية المختلفة مثل تحميص القشرة ، والكروم العالي ، والمسبوكات الفولاذية عالية المنغنيز ، والحديد المطيل ، واللفائف ، والكرات الفولاذية ، والفولاذ 45 ، والفولاذ المقاوم للصدأ ، إلخ. .

متطلبات واستهلاك الغاز الطبيعي:

القيمة الحرارية للغازات: 8600 كيلو كالوري / م 3 ؛

ضغط الغاز قبل الفرن: 0.02-0.07Mpa ؛

استهلاك غاز الموقد: 15 م 3 / ساعة ؛

إجمالي الطلب على خط أنابيب الغاز: 18 م 3 / ساعة ؛

استهلاك الهواء: 234 م 3 / ساعة ؛

كمية وطراز الموقد: 2pcs ، AGS65HB ، 90kw / h ؛

2. تكوين نظام التحكم الكهربائي

ملاحظات: يمكن تغيير التكوين أعلاه إلى علامات تجارية ذات مستوى مكافئ دون ملاحظة العميل بسبب توفر المكون.


3. ظروف العمل المطبقة في فرن الغاز الطبيعي

3.1 يجب ألا يتجاوز الارتفاع 1000 متر.

3.2 درجة الحرارة المحيطة في حدود 5-40 ℃.

3.3 ألا يزيد متوسط ​​الرطوبة النسبية الشهرية في منطقة الاستخدام عن 90٪.

3.4 لا يوجد غبار موصل وغاز قابل للانفجار وغازات تآكل يمكن أن تلحق أضرارًا جسيمة بالمعادن والعزل المحيط.

3.5 لا يوجد اهتزاز واضطراب واضح.

4. معايير تصميم الفرن المشار إليها

4.1 يجب تحسين "مبادئ الإدارة الفنية للاستخدام الرشيد للحرارة في الشركات" المنصوص عليها في GB / T3486-93 بشكل منطقي وتقليل فقد الحرارة.

4.2 GB50211-2004 معيار البناء وقبول هندسة البناء في الأفران الصناعية.

4.3 GBJ87-85 "معايير الضوضاء لجميع أنواع المواقع في المصانع".

4.4 تصريف التلوث البيئي يصل إلى معيار GB3095-1996.

4.5 يتم قياس درجة حرارة منطقة التسخين الفعالة للفرن بواسطة GB / T9452-2003 ، وتوحيد درجة الحرارة هو ± 10 ℃.

4.6 يصل مستوى استهلاك الطاقة إلى مستوى ZBJG1004-87 للفرن الخاص المنصوص عليه في معيار تصنيف استهلاك طاقة فرن المعالجة الحرارية.

4.7 تنفيذ معايير المواد الرئيسية لجسم الفرن: فولاذ مقاوم للحرارة (GB / T8492-87) ، لوح فولاذي مقاوم للحرارة (GB4238-92) ، طوب حراري من الطين (YB / T5106-1993) ، حراري غير متبلور (GB4513-84) ) ، طين حراري وصهر عالي الألومينا (YB / T5083-1997) ؛

4.8 GB985-86 الأشكال والأبعاد الأساسية لوصلات اللحام بالقوس اليدوي.

4.9 JB / ZQ4000.3-86 المواصفات العامة للحامات.

4.10 GB / T5000.9-1998 المتطلبات الفنية العامة لأجزاء معالجة الرقائق ؛

4.11 GB / T1804-1992 "تفاوت الشكل والموقع ، التسامح العام ، البعد الخطي".

4.12 GB1801-79 "التسامح والحجم المناسب لثقب 500 مم ، حزام التسامح رمح والتعاون" ؛

يتم استخدام 4.13 GB / T1801-1999 من الحجم الأساسي إلى أولوية 500 مم لمطابقة التخليص الأقصى والحد من التداخل.

4.14 GB8923-1998 "درجة التآكل ودرجة إزالة الصدأ لسطح الفولاذ قبل الطلاء" ؛

4.15 GB / T1182-96 رمز ومعيارها ؛

4.16 JB / T13384-21992 الشروط الفنية العامة للتغليف ؛

4.17 GBJ55-1983 كود لتصميم التركيبات الكهربائية للتركيبات الصناعية والمدنية.

4.18 GB420-1984 "معدات التحكم الكهربائية الجزء 1 معدات التحكم الكهربائية للأجهزة الكهربائية ذات الجهد المنخفض".
