| الاسم التجاري: | WONDERY |
| رقم النموذج: | 1500 × 2500 × 3000 مم |
| مو: | 1 مجموعة |
| السعر: | TO BE NEGOTIATED |
| موعد التسليم: | 60 يوم عمل |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون |
1. تعريف موجز

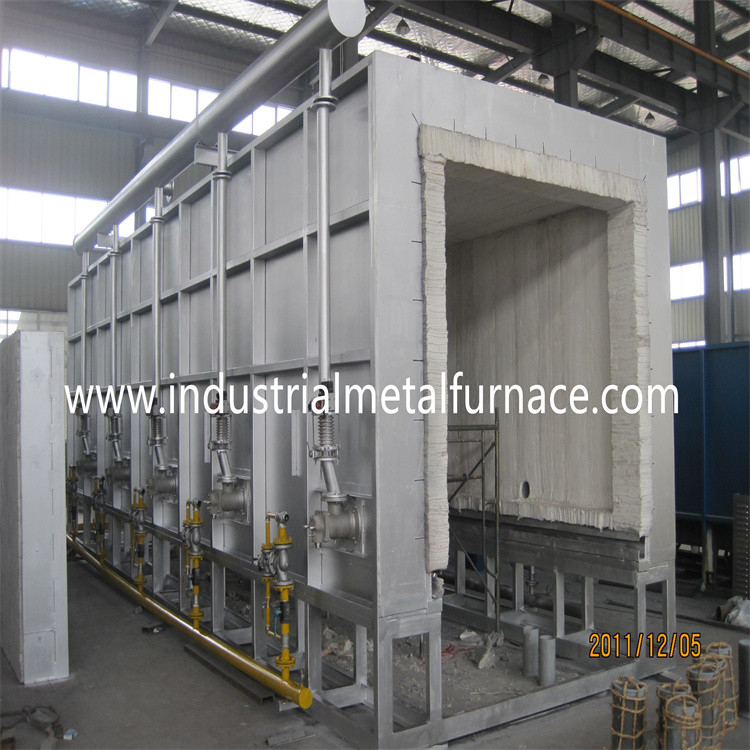

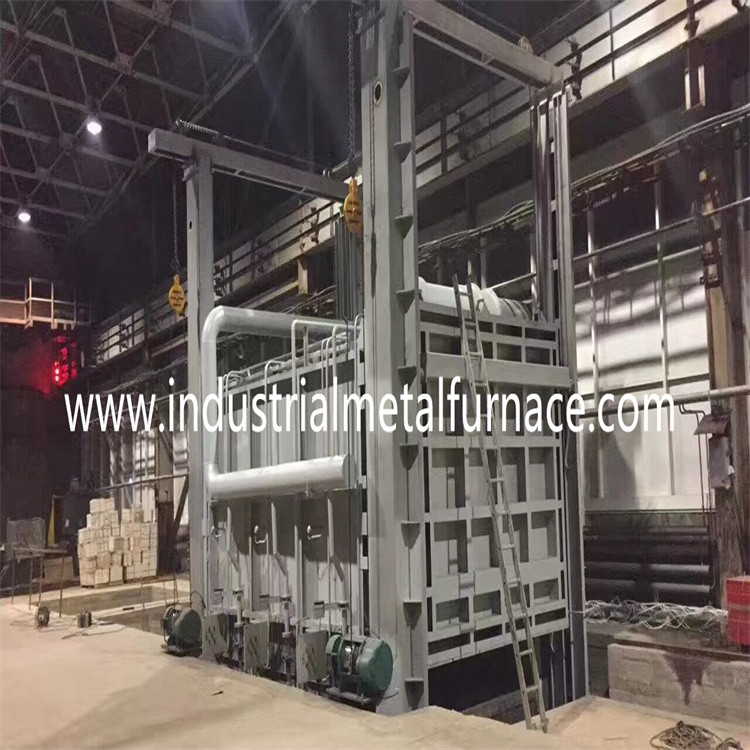

يستخدم فرن موقد الغاز الذي يعمل بالغاز بشكل أساسي في المعالجة الحرارية للأجزاء المعدنية.
الهيكل العظمي للفرن ملحوم بأنواع مختلفة من الفولاذ ، والإطار الخارجي مصنوع من فولاذ القناة كالعارضة الرئيسية ، وصفيحة التلحيم مصنوعة من الصفيحة الباردة ، والعربة مصنوعة من فولاذ القناة كالعارضة الرئيسية ، واللوحة السفلية و الألواح الأمامية والخلفية مصنوعة من اللوحة الوسطى.
جزء ناقل الحركة: يعتمد ناقل الحركة على محرك ومخفض السرعة لقيادة مجموعة من عجلات القيادة في الطرف الأمامي عبر سلسلة.يعتمد محرك باب الفرن على مزيج من مخفض التروس الدودي ومحرك لرفعه كهربائيًا.
الختم: تم إغلاق العربة وجسم الفرن بهيكل متاهة ، وهناك جهاز ختم سكين ختم رملي أوتوماتيكي على جانب العربة.يتم غلق باب الفرن بآلية آلية الضغط الزنبركية والضغط على قناة الدرفلة.يعتمد جزء جسم الفرن على هيكل من الطوب الحراري عالي الجودة لضمان إحكام الفرن.الجزء المقاوم للضغط من العربة مصنوع من الطوب عالي الألومينا ، ويضاف طوب العزل الحراري إلى الجزء السفلي.
نظام الاحتراق: يتم تثبيت عدة شعلات على جانبي فرن الزيت ، ويتبادل تدفق الحرارة في الفرن لضمان توحيد درجة حرارة الفرن.
2. تكوين الفرن
2.1 النظام الميكانيكي
| لا. | غرض | تخصيص | أصل |
| 1 |
ألياف عالية الحرارة |
سيليكات الألومنيوم |
لويانغ ، شاندونغ |
| 2 |
طوب حراري والحفاظ على الحرارة |
عالية الألومنيوم ، خفيفة ، تربة دياتومايت |
ييشينغ |
| 3 |
لوحة الصلب |
قناة فولاذية ، صفيحة فولاذية ، إلخ |
MA STEEL |
| 4 |
AGS شعلة اللهب المسطحة عالية السرعة |
320 كيلو واط |
Xingdaqi ، بكين |
| 5 |
فرع الكرة صمام |
DN15 |
أميكو |
| 6 |
صمام تنظيم التدفق الفرعي |
DN25 |
أميكو |
| 7 |
صمام تنظيم تدفق الهواء |
DN80 |
أميكو |
| 8 |
مبدل ضغط الهواء |
0.1-1KPA |
الروث ، ألمانيا |
| 9 |
مفتاح ضغط الغاز |
3-15 كيلو باسكال |
الروث ، ألمانيا |
| 10 |
مرشح الغاز ، صمام الاختزال |
DN50 |
فيورنتيني ، إيطاليا |
| 11 |
مقياس الضغط |
0-20 كيلو باسكال |
أوساكا، اليابان |
| 12 |
الصمام النسبي |
DN25 |
جولياني ، إيطاليا |
| 13 |
أجهزة السيارات |
DN80 |
شنايدر موتور |
| 14 |
صمام فراشة المحرك |
DN80 |
AGS حسب الطلب |
| 15 |
تحكم الموقد |
258 |
Xingdaqi ، بكين |
| 16 |
اشتعال محول |
م م 21 |
لجنة مصايد الأسماك ، إيطاليا |
| 17 |
المخفض |
BL-5.5kw |
ييفان ، جيانغسو |
| 18 |
آلية الحركة بوجي |
ZG55 # |
تشانغتشو ، جيانغسو |
| 19 |
مروحة احتراق |
سلسلة 9-19 |
فوشان |
2.2 نظام التحكم الكهربائي
| لا. | غرض | ماركة |
| 1 |
تحكم في درجة الحرارة |
شيمادين ، يابن |
| 2 |
الأجهزة الكهربائية ذات الجهد المنخفض |
شنايدر |
| 3 |
مكون كهربائي |
CHINT أو DELIXI |
| 4 |
هيئة مجلس الوزراء |
GGD |
| 5 |
PLC |
سيمنز |
| 6 | شاشة اللمس | MCGS |
ملاحظات: يمكن تغيير التكوين أعلاه إلى علامات تجارية ذات مستوى مكافئ دون ملاحظة
العميل بسبب توفر المكون.
