1. المواصفات الفنية
| لا. | غرض | تخصيص |
| 1 | درجة الحرارة المقدرة | 1200 ℃ |
| 2 | درجة حرارة العمل العادية المستخدمة | 1000 |
| 3 | درجة حرارة سطح جسم الفرن | ≤45 درجة مئوية + درجة حرارة الغرفة |
| 4 | أقصى سرعة ارتفاع درجة الحرارة | 150 درجة / ساعة |
| 5 | منطقة التدفئة | 4 مناطق |
| 6 | حجم العمل الفعال | 6000 * 2500 * 1500 مم |
| 7 | حجم موقد الفرن | 6400 * 2900 * 2000 مم |
| 8 | قدرة التحميل القصوى للعربة | ≤60000 كجم |
| 9 | كمية وطراز الموقد | 8 قطع ، AGS 140HB ، 450 كيلو واط / ساعة |
| 10 | طريقة التحكم في درجة الحرارة | جهاز التحكم في درجة الحرارة الذكي ، شاشة اللمس ، احتراق النبض ، Siemens PLC والتحكم اليدوي ؛التحكم عن بعد في رفع باب الفرن وتحريك العربة. |
| 11 | سجل درجة الحرارة | زوجان حراريان من نوع K |
| 12 | بطانة الفرن | مقاومة للحرارة جميع هيكل الألياف |
| 13 | مزود الطاقة | 380 فولت ، 3 مراحل ، 50 هرتز |
| 14 | طريقة فتح باب الفرن | بواسطة رافعة كهربائية ، سرعة 6-8 م / دقيقة ، مع جهاز تحكم عن بعد يدوي |
| 15 | طريقة ختم باب الفرن | طريقة الختم المحكم لضغط قضيب الدفع الكهربائي |
| 16 | سرعة المشي بوجي | 6-8 م / دقيقة ، مع جهاز تحكم عن بعد يدوي |
| 17 | بطانة الفرن | حراري جميع الألياف |
| 18 | مؤشر الاستهلاك | كفاءة الحرارة عند التحميل الكامل η≥ 40٪ |

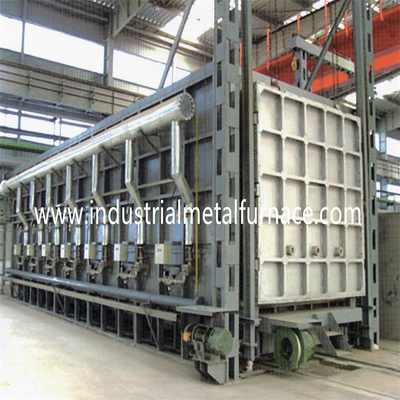

2. مقدمة هيكل
2.1.الهيكل العظمي لجسم الفرن ملحوم بأقسام فولاذية كبيرة ومتوسطة الحجم في الموقع.
2.2.تتبنى بطانة الفرن هيكل ليفي كامل ، والذي يوفر حوالي 65٪ من الطاقة مقارنة بفرن الطوب.إنها تستخدم بطانيات شائكة عالية الجودة طويلة الألياف كمواد خام ، وتستخدم معدات خاصة لصنع الوحدات ، ويتم حجز قدر معين من الضغط أثناء عملية المعالجة لضمان أن الوحدات مبنية في البناء.بعد الانتهاء ، تتوسع كل كتلة من الألياف الخزفية في اتجاهات مختلفة ، بحيث يتم ضغط الوحدات معًا في مجموعة كاملة بدون فجوات ، وذلك لتحقيق تأثير تخزين حراري مثالي.يتم تثبيت الكتل الليفية بواسطة مسامير السيراميك.مزايا المنتج هي الموصلية الحرارية المنخفضة ، السعة الحرارية المنخفضة ، أداء التآكل الممتاز ، الاستقرار الحراري الممتاز ، مقاومة الصدمات الحرارية والعزل الحراري ، والمثبتات مرتبة على السطح البارد لجسم الفرن ، مما يحسن مقاومة درجات الحرارة العالية لـ الألياف.

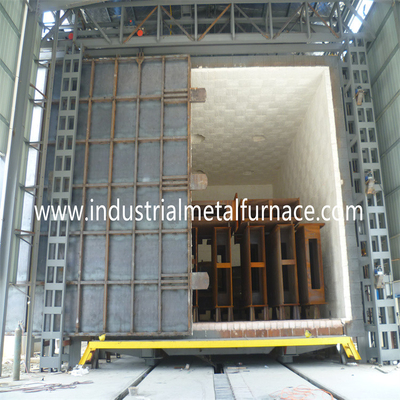

2.3إن إطار العربة ملحوم بالعوارض I كبيرة الحجم ، فولاذ القناة ، فولاذ الزاوية ، وألواح فولاذية سميكة.يعتمد ناقل الحركة في العربة على مزيج من المحرك الكهربائي ومخفض التروس الدودي لدفع ناقل الحركة الأمامي عبر السلسلة.يعتمد البناء الحراري للعربة على هيكل من الطوب عالي الألومينا ، والذي له تأثير ختم جيد مع جسم الفرن وقوة ضغط عالية.تم إغلاق العربة وجسم الفرن عن طريق التلامس الناعم ، ويتم ترتيب أخدود ختم رمال المتاهة وجهاز ختم سكين ختم الرمل في الجزء السفلي من العربة.
2.4نظام الاحتراق: يتم تثبيت عدة شعلات على جانبي فرن الزيت ، ويتبادل تدفق الحرارة في الفرن لضمان توحيد درجة حرارة الفرن.
2.5جهاز التسخين المسبق لعادم الدخان: يتم تركيب جهاز التسخين المسبق لعادم الدخان في الطرف العلوي للفرن.عندما يمر غاز المداخن في الفرن عبر جهاز التسخين المسبق ، يتم إرساله إلى الهواء البارد بواسطة المروحة للتسخين المسبق ، ثم يتم إرساله إلى الموقد عن طريق خط الأنابيب لدعم الاحتراق.، وقم بتركيب صمام فراشة يدوي في المخرج ، والذي يمكنه ضبط الضغط في الفرن.
2.6.يعتمد نظام التحكم على التحكم بالسلسلة ، وتعرض الشاشة الرقمية درجة الحرارة ، وأدوات التحكم في الموصل.
3. تكوين نظام التحكم الكهربائي
| لا. | غرض | ماركة |
| 1 | تحكم في درجة الحرارة | شيمادين ، يابن |
| 2 | الأجهزة الكهربائية ذات الجهد المنخفض | شنايدر |
| 3 | مكون كهربائي | CHINT أو DELIXI |
| 4 | هيئة مجلس الوزراء | GGD |
| 5 | PLC | سيمنز |
| 6 | شاشة اللمس | MCGS |
ملاحظات: يمكن تغيير التكوين أعلاه إلى علامات تجارية ذات مستوى مكافئ دون ملاحظة العميل بسبب توفر المكون.
4. ظروف العمل المطبقة في فرن الغاز الطبيعي
4.1 ألا يزيد الارتفاع عن 1000 متر.
4.2 درجة الحرارة المحيطة في حدود 5-40 درجة مئوية.
4.3 ألا يزيد متوسط الرطوبة النسبية الشهرية في منطقة الاستخدام عن 90٪.
4.4 لا يوجد غبار موصل وغاز قابل للانفجار وغازات تآكل يمكن أن تلحق أضرارًا جسيمة بالمعادن والعزل المحيط.
4.5 لا يوجد اهتزاز واضطراب واضح.
