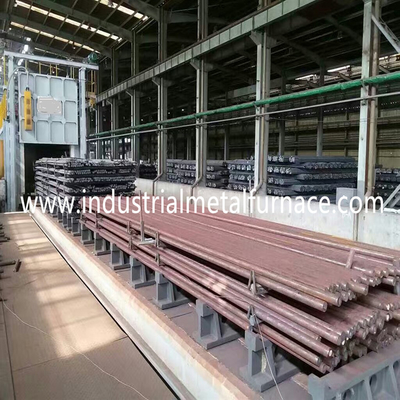

فرن كهربائي مقاوم للحرارة من نوع الطوب الحراري للأنابيب

1.تطبيق الفرن

يتم استخدام الفرن من نوع عربة المقاومة الكهربائية بشكل أساسي في تقطيع الأنابيب الفولاذية إلى البورون.

يتكون فرن موقد بوجي بشكل أساسي من غلاف الفرن ، والبطانة ، وباب الفرن ، وآلية رفع باب الفرن وآلية ضغط الباب ، وآلية سحب العربة ، وختم بين جسم الفرن والعربة ، وعنصر التسخين والجهاز الثابت ، ونظام التحكم في درجة الحرارة.

2. المواصفات الفنية

2.1 الطاقة المقدرة: 530KW + 5٪ (1-100٪) قابلة للتعديل ؛

2.2 مصدر الطاقة: 480 فولت ، 3P ، 60 هرتز ؛

2.3 درجة الحرارة المقدرة: 1050 (درجة حرارة العمل العادية: 850-1000 ℃) ؛

2.4 سرعة ارتفاع درجة حرارة الفرن بدون حمل: ≤2 ساعة إلى 850 ℃ ؛

2.5 منطقة التحكم: 6 مناطق + قياس إضافي لدرجة الحرارة من 3 نقاط لتسجيل درجة الحرارة.ومزود بمسجل شاشة ملونة تعمل باللمس مقاس 7 بوصات بثلاث قنوات أو مسجل ورق ثلاثي القنوات للطباعة والتسجيل في الوقت الفعلي.

2.6 حجم العمل الفعال: 12000 × 1800 × 1000 مم (L × W × H) ؛

2.7 توصيل عنصر التسخين: Y ؛

2.8 توحيد درجة الحرارة: ± 10 ℃ ؛

2.9 دقة قياس درجة الحرارة: ± 1 ℃ ؛

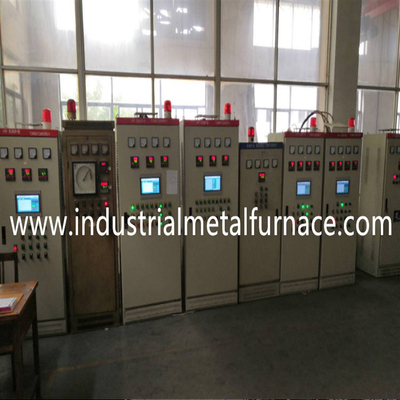

2.10 طريقة التحكم في درجة الحرارة: منظم SCR ، PID ؛جهاز التحكم في درجة الحرارة من Shimaden مع واجهة اتصال 485 وشاشة تعمل باللمس 10.1 بوصة.يمكن لشاشة اللمس تسجيل البيانات التاريخية لأكثر من عام واحد ، وتخزين أكثر من 10 عمليات ووظائف أخرى ، مع إنذار ارتفاع درجة الحرارة.

2.11 ارتفاع درجة حرارة سطح الفرن: ＜ 45 ℃ ؛

2.12 عنصر التسخين: 0Cr21AL6Nb (شريط) ؛

2.13 لوحة وجه بوجي: ZG30Cr24Ni7SiN فولاذ مقاوم للحرارة ، سمك 30 مم ؛

2.14 طريقة التحميل: يتم تحميل المنتج على العربة ، ثم ينتقل العربة إلى الفرن ؛

2.15 بطانة الفرن: هيكل حجري مقاوم للحرارة بدرجة حرارة عالية ؛

2.16 قدرة التحميل: 5 طن لكل دفعة ؛

2.17 مدخل الغاز: يوجد ثلاثة منافذ غاز لأنابيب الفولاذ المقاوم للصدأ DN100 في الجزء العلوي من الفرن.من السهل والمريح فتح وإغلاق يدويًا في الجزء السفلي من جانب جسم الفرن.

2.18 مداخل الغاز الواقية: نظرًا لجسم الفرن الطويل ، يتم ترتيب أربعة أنابيب مدخل غاز DN25 بالتساوي في الجزء السفلي من جانب الفرن ويتم تجميعها في أنبوب مدخل الغاز الرئيسي DN40.يحتوي كل أنبوب مدخل فرعي للغاز وأنبوب مدخل الغاز الرئيسي على صمامات يدوية للتحكم في معدل التدفق.
