8000 طن في السنة XG08 الزنك غلاية خط معمل عملية الجلفنة بالغمس الساخن للأسلاك منخفضة الكربون
1.طلب
يعتبر خط إنتاج الجلفنة بالغمس الساخن هذا مناسبًا للتلدين المستمر والجلفنة الساخنة لأسلاك الفولاذ منخفض الكربون.بالنظر إلى أن العميل لديه خطة لإنتاج سلك فولاذي مجلفن عالي الكربون في مرحلة لاحقة ، يمكن أن يكون أيضًا متوافقًا مع الإنتاج ، ولا توجد حاجة لبناء خط إنتاج جديد.
2. المعلمات التقنية العملية الرئيسية
2.1 تدفق عملية الإنتاج
أ) عملية الجلفنة بالغمس الساخن للسلك منخفض الكربون: فك اللفائف - التلدين - تكسير الجلد - التخليل - الشطف بالماء - الغسيل بالماء الساخن - التدفق - التجفيف - الجلفنة الساخنة - - تبريد المسح - امتصاص الأسلاك.
2.2 مواصفات السلك: ￠ 1.60 - 5.00mm
2.3 رقم الرأس والإخراج
وفقًا لمتطلبات العميل ، يبلغ الإنتاج السنوي 8000 طن ، والإنتاج في الساعة حوالي 1500 كجم على أساس ￠ 2.40 مم.السرعة الخطية 20m / min ، ويحتاج العميل إلى 28 رأس.
2.4 الوقود: الكهرباء والغاز مجتمعين ؛
2.5 وزن طبقة الزنك: 80-350 جم / م² ؛
3. نطاق العرض
| لا. | غرض | س"تاي |
| 1 | موقف حل | 28 رأسا |
| 2 | فرن التلدين | 1 مجموعة |
| 3 | التبريد والتخفيف | 1 مجموعة |
| 4 | جهاز التخليل | 1 مجموعة |
| 5 | غسل الماء | 1 مجموعة |
| 6 | خزان التدفق | 1 مجموعة |
| 7 | خزان التجفيف | 1 مجموعة |
| 8 | فرن الجلفنة | 1 مجموعة |
| 9 | إطار الانتقال والتبريد وجهاز المسح | 1 مجموعة |
| 10 | وحدة أخذ زهرة البرقوق المقلوبة | 28 رأسا |
4.وصف لكل وحدة

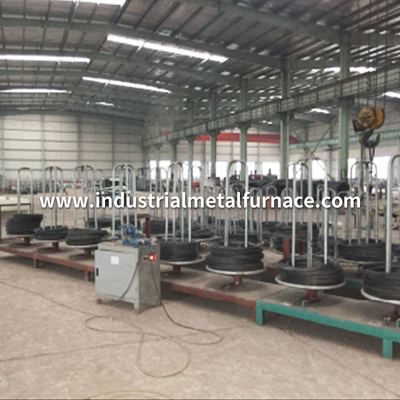

4.1 حامل حل اللف
حامل حل اللف: 28 قطعة ؛
4.2 فرن تلدين الأسلاك
· يبلغ طول فرن التلدين عبر الإنترنت 25 مترًا وعرضه 2.0 مترًا وعرضه 1.40 مترًا ، وهو مكون من أقسام متعددة.
· يُسمح لكل أنبوب فرن بسلك ، إجمالي 28 سلكًا.
الوقود: الغاز الطبيعي
· دقة التحكم في درجة الحرارة: ± 5 ℃
نطاق التحكم في درجة الحرارة للفرن: 600-1000 ، قابل للتعديل.
· العدد الإجمالي للرؤوس 28 قطعة.قاع الفرن مدعوم بإطار أنبوب.
· تستخدم مواد عازلة للحريق ومقاومة للحرارة الخفيفة ، ويتم إغلاق السطح بهيكل فولاذي ، مع أداء عزل حراري جيد.
· 20 موقدًا مرتبة على الجانب ، ويتم ضبط درجة حرارة فرن التحكم في الاحتراق في أربعة أقسام بالتناسب.
4.3 التبريد وإزالة الحجم ، 1 مجموعة
بعد تفريغ السلك الفولاذي من الفرن لفترة تبريد بالهواء ، يتم فكه ميكانيكيًا وتنفخ معظم موازين الأكسيد في خزان الماء الساخن.
4.4 التخليل وتنظيف المياه ، مجموعة واحدة
4.5 خزان التدفق
البعد الكلي: 3500 * 1400 * 500 مم (الطول ، العرض ، الارتفاع) ؛
المواد: الفولاذ المقاوم للصدأ
وضع التسخين: الحرارة المهدرة للمداخن والتدفئة الكهربائية المساعدة ، مع التحكم الأوتوماتيكي في طاقة التسخين 30kW.
4.6 فرن التجفيف
الحجم: 8000 * 1500 (الطول ، العرض) ؛
طريقة التسخين: حرارة نفايات المداخن ؛
4.7 فرن جلفنة الزنك بالغاز
عدد الرؤوس: 28 قطعة ؛
تباعد الأسلاك: 40 مم ؛
تدفئة خارجية
وقت العمل السنوي: 7500 ساعة ؛
نطاق التحكم في درجة حرارة سائل الزنك المجلفن الساخن: 440 ～ 460 قابل للتعديل ؛
دقة التحكم في درجة حرارة الزنك: ± 2 ℃ ؛
نطاق سمك طبقة الزنك: 100g ~ 250g / ㎡ ؛
هيكل الفرن: غلاية الزنك مصنوعة من صفيحة فولاذية خاصة بسمك 50 مم ، مضغوطة وملحومة.
حجم فرن الزنك الفعال: 6000 * 1400 * 900 مم (L * W * D).
قدرة الزنك حوالي 48 طن
التحكم في درجة حرارة التسخين: احتراق التحكم النسبي المرحلي ；
إن أسطوانة الضغط هي نوع ثابت من السيراميك الخاص ، ويتم استبدالها مرة واحدة في السنة.
وضع الإخراج والتبريد: تم اعتماد التوجيه الرأسي للخارج.يتم مسح الأسلاك الفولاذية منخفضة الكربون بكتلة الأسبستوس ، ويتم مسح الأسلاك الفولاذية عالية الكربون بالفحم + ألياف الأسبستوس + رقائق الجرافيت.وضع التبريد هو تبريد الماء.

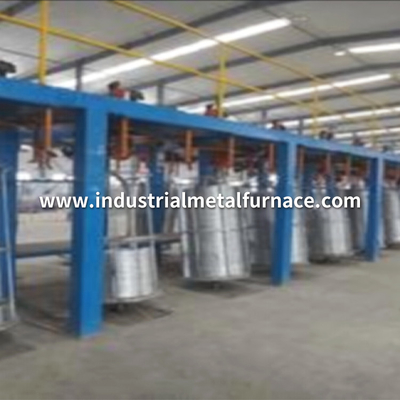

4.9 سلك شغل
تم تجهيز محطة جلفنة الزنك بالغمس الساخن بـ 600 زهرة برقوق مقلوبة مقلوبة ، وقوة محرك الجر أحادي الرأس هي 4.0 كيلو وات ، ويتم تعديل السرعة عن طريق تحويل التردد.
