200KW اثنان حمام نوع التعريفي فرن صهر النحاس لصب الجاذبية ، فرن لصهر النحاس
1. الوصف العام
يستخدم فرن الصب النحاسي بالجاذبية 200KW تصميم حوضي الصهر وهيكل الجسم التعريفي.
تتمثل مزايا هذا الهيكل في موازنة درجة حرارة حوض الانصهار وجميع أجزاء الفرن
تحقيق تأثير توفير الطاقة ، وتحسين نطاق التحريك الكهرومغناطيسي بحيث تكون جميع العناصر الموجودة في
يتم توزيع الفرن بشكل متساوٍ.الغرض من فرن صب النحاس بالجاذبية: صهر وتثبيت اللون الأحمر
النحاس والبرونز والنحاس وسبائك النحاس الأخرى.
2. المعلمة الفنية لفرن صهر النحاس
| لا. | غرض | معامل |
| 1 | السعة الدنيا | 0.3 ت |
| 2 | القدرة الإجمالية المقدرة | 1.5 ت |
| 3 | القوة المصنفة | 200 كيلو واط |
| 4 | ذوبان قوة البركة | 120 كيلو واط |
| 5 | عقد قوة البركة | 80 كيلو واط |
| 6 | الفولطية | 380 فولت |
| 7 | مرحلة | 3 ص |
| 8 | تكرار | 50 هرتز |
| 9 | معدل الانصهار | 0.5T / ساعة |
| 10 | تصنيف درجة حرارة العمل | 1250 |
| 11 | عامل القوى |
0.45 ~ 0.5 (قبل التعويض) 0.9 ~ 1 (بعد التعويض) |
| 12 | ضغط مياه التبريد | (2 ~ 3)×105السلطة الفلسطينية |
| 13 | استهلاك مياه التبريد | 7T / ساعة (ملف التعريفي 3T / ساعة ، سترة تبريد المياه 4T / ساعة) |
3. مبدأ العمل والهيكل الرئيسي
تم تصميم فرن صب النحاس على أساس مبدأ الحث الكهرومغناطيسي.بالتناوب المغناطيسي
يتم إنشاء التدفق بعد تطبيق ملف الحث بجهد متناوب.يمر التدفق المغناطيسي عبر الحديد
الأساسية لتشكيل دائرة مغناطيسية مغلقة.هذا التدفق المغناطيسي المتناوب يستحث القوة الدافعة الكهربائية والثانوية
التيار في الغرفة المنصهرة.هذا التيار يحول الطاقة الكهربائية إلى طاقة حرارية من خلال مقاومة
شحنة المعدن ، وتؤدي الطاقة الحرارية إلى إذابة المعدن في الغرفة.

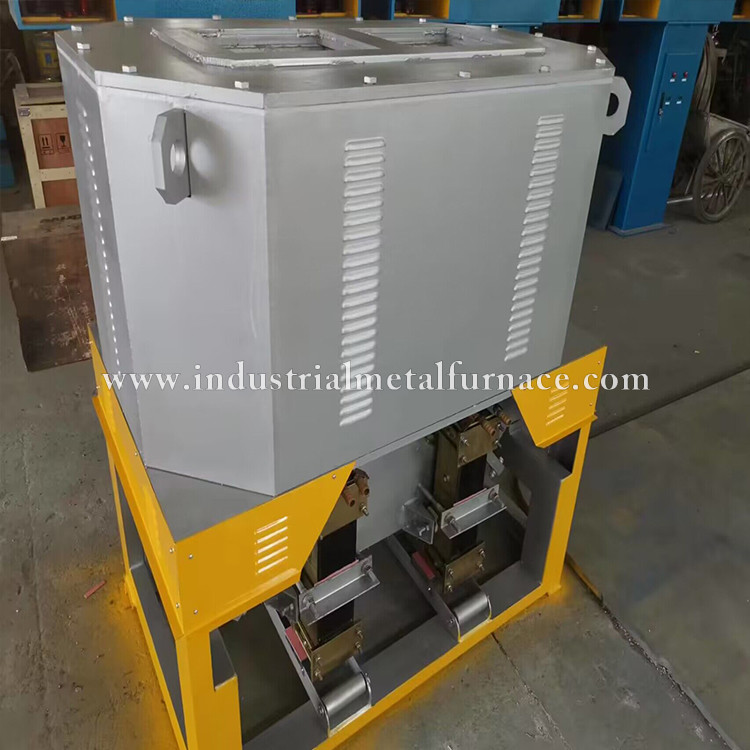

3.2 يتكون فرن صهر النحاس من جسم الفرن وإطار الفرن وجسم الحث والفرن الكهربائي

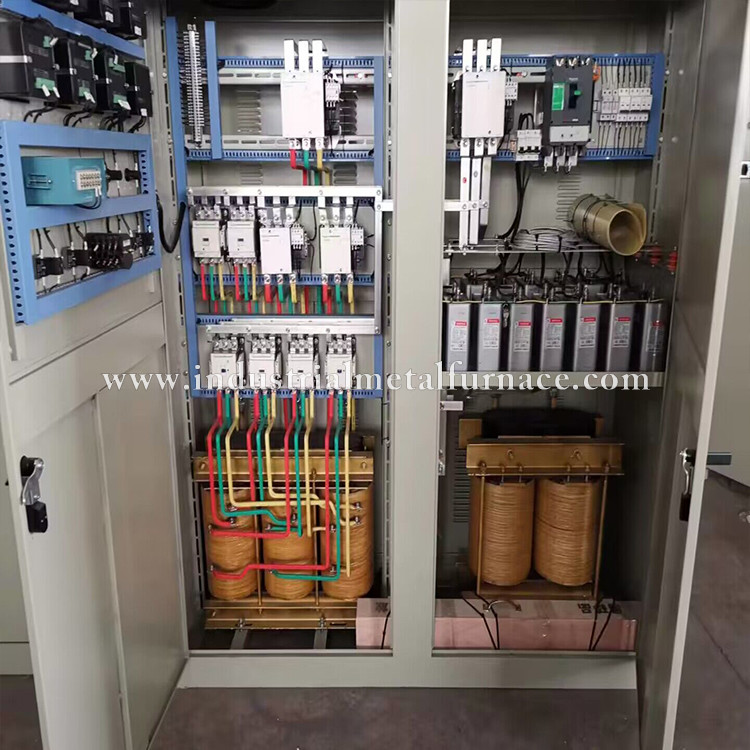

نظام التبريد ، خزانة التحكم الكهربائية ، إلخ.
نطاق جهد الفرن الكهربائي: 90V ، 120V ، 150V ، 180V ، 210V ، 250V ، 300V ، 380V.
3.3 يعتمد الفرن الكهربائي المصبوب بالجاذبية على هيكلين عموديين من الحديد الحثي.الغلاف مصنوع من الفولاذ
طبق.تصطف بركة الريش بمواد عازلة للحرارة ومواد مقاومة للحرارة ثم يتم بناؤها
الطوب الحراري.
3.4 يتكون جسم المستشعر من مستشعرين ، ولبين من الحديد وقطعتين من الأخدود المنصهر.الاستشعار
يتكون هيكل الجسم من مادة ربط حرارية وسترة مبردة بالماء.فرن الصهر التعريفي
يتم تبريد الجسم بالماء: من أجل إزالة المواد المقاومة للحرارة بسهولة وتقليل فقد الطاقة في
هيكل الجسم التعريفي ، يتكون جسم الحث من نصفين ، مع مادة عازلة محصورة
في المنتصف ، وتستند قشرة جسم الحث على سطح الحافة أعلاه أثناء التجميع.
3.5 أثناء عملية الصهر ، يجب ألا تزيد درجة حرارة الماء الداخل عن 35 ، والماء الخارج
يجب أن تكون درجة الحرارة أعلى من 55 ويقاس تدفق الماء بانتظام.إذا كان تدفق المياه
أقل من تدفق المياه المطلوب ، يجب تنظيف الميزان.
3.6 يجب أن تفي جودة مياه التبريد لفرن الحث الصناعي بالمتطلبات التالية: قيمة PH
في حدود 7 ~ 8 ، والصلابة لا تزيد عن 7 ، والمحتوى الكلي للمواد الصلبة العالقة والمذابة
المواد الصلبة لا تزيد عن 10 ، وذلك لمنع مياه التبريد من التحجيم وسد مسار المياه.
