| الاسم التجاري: | WONDERY |
| رقم النموذج: | EAF-2000 |
| مو: | 1 مجموعة |
| السعر: | TO BE NEGOTIATED |
| موعد التسليم: | 60 يوم عمل |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون |

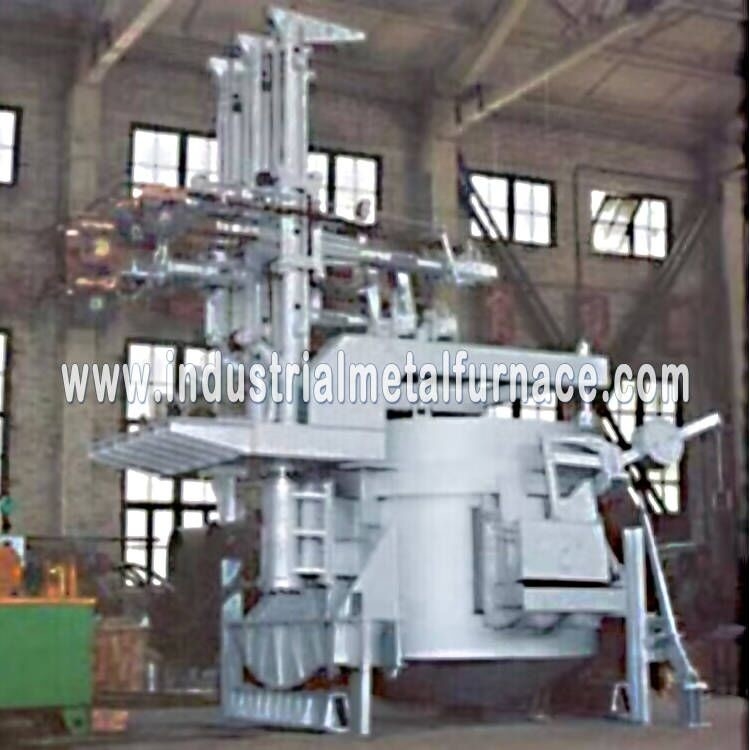

2000kg فرن صهر فرن القوس الكهربائي لرمل السيليكا والمعادن الثمينة
1.ملخص
يعتمد فرن القوس الكهربائي الطاقة العادية ، التحميل العلوي مع غطاء الفرن المفكوك ، و
قناة التنصت للاستفادة من الفولاذ.الهيكل يعتمد نوع غطاء الفرن شبه الهيدروليكي.
يمكن أن يقلل التصميم من نوع الحفرة من متطلبات ارتفاع مبنى المصنع.
2.الملامح الرئيسية ل eفرن القوس المحاضر
فرن القوس الكهربائي هذا يستخدم بطانة الفرن الأساسية أو بطانة الفرن الحمضية لأكاسيد الصهر ،
تخصيب المعادن الثمينة وأنواع أخرى.
فرن القوس الكهربائي هذاالمعدات لها الميزات الرئيسية التالية:
▲ معدات فرن القوس الكهربائي مُجهزة بغطاء فرن فك ، آلية تحميل علوي ، آلية شبه هيدروليكية ،
التنصت على شلال التنصت والتركيب في الحفرة.
▲ استخدام ذراع متقاطع موصل من نوع أنبوب نحاسي.
▲ استخدم كابلات كبيرة مبردة بالمياه ذات مقطع عرضي.
▲ اعتماد هيكل غلاف الفرن المتكامل.
▲ يعتمد الجزء السفلي من فرن القوس الكهربائي هيكل على شكل طبق ، مما يحسن موثوقية المعدات
ويطيل عمر الخدمة.
▲ يعتمد دوران غطاء الفرن على تقنية القرص الدوار الكبيرة ، مما يقلل من إزاحة
كبل مبرد بالماء ، يقلل من المقاومة ، ويقلل من فقدان الكهرباء ، ويقلل من استهلاك الطاقة ، و
يقلل من المساحة المحتلة.
▲ يتم استخدام منظم القطب الكهربائي الأكثر تقدمًا PLC لضمان دقة وموثوقية القطب
النظام إلى أقصى حد.
▲تم تجهيز دائرة رفع القطب لمنع كسر القطب وضمان التشغيل الفعال
الفرن.
▲ طريقة تنظيم الجهد للمحول هي تنظيم الجهد الكهربائي بدون حمل.
▲ الملف الثانوي: ضغط جسم المحول: يعتمد ضغط الملف على أسطوانة زيت زنبركية خاصة
مسامير الضغط ، يتم تجميع جميع الملفات ككل وتجفيفها بالتفريغ.
▲ يمكن تحميل المحول بنسبة 20٪ لفترة طويلة ولديه قوة ميكانيكية كافية لضمان ذلك
يمكنه تحمل تأثيرات ماس كهربائى المتكررة.
▲ المحول عبارة عن طريقة تبريد مياه متداولة بالزيت القسري (OFWF) ، مع اعتماد زيت قسري متداول خالٍ من المتاعب
مبرد مياه.
المواد الأساسية المحولات مصنوعة من منتجات عالية الجودة.
▲ زيت المحولات يستخدم زيت 25 #.
تم تجهيز المحول بالغاز الثقيل والغاز الخفيف ووظائف حماية محرر الضغط والحمل
المفتاح مجهز بوظائف حماية الغاز الثقيل.
4. المعلمات التقنية الرئيسية
| لا. | غرض | يوأحمق | الخامسألو | ملاحظة |
| 1 | القدرة المقدرة لفرن القوس الكهربائي | تي | 2 | |
| 2 | قطر شل | مم | Φ2200 | التنصت على المزلق |
| 3 | ارتفاع رفع غطاء الفرن | مم | 200 | |
| غطاء الفرن زاوية فك | ° | 83 | ||
| رفع غطاء الفرن والدوران | القيادة الهيدروليكية | |||
| 4 | قطر القطب الجرافيت | مم | 200 | |
| قطر مركز القطب الكهربائي | مم | 620 | ||
| شوط رفع القطب | مم | 1100 | ||
| قطب كهربائي لأعلى / لأسفل السرعة القصوى | م / دقيقة | 3 / 2.5 | ||
| طريقة التحكم | محرك رف الجناح | |||
| شكل ذراع القطب | أنبوب نحاسي من نوع ذراع موصل متقاطع | |||
| 5 | زاوية التنصت | ° | 45 | أقصى |
| ميل الخبث | ° | 15 | أقصى | |
| 6 | القدرة المقدرة لمحول الفرن الكهربائي | كيلو فولت أمبير | 1250 | يمكن أن تفرط بنسبة 20٪ |
| الجهد الأساسي | ك | 10 / 6.3 | ||
| لا يوجد ضغط قطع | الخامس | 210-104 | 5- تنظيم الجهد الكهربائي غير المستوي | |
| التيار الثانوي | أ | 4000 | ||
| شكل تبريد المحولات | تبريد مياه تداول الزيت القوي | |||
| 7 | ضغط عمل النظام الهيدروليكي | الآلام والكروب الذهنية | 6 | |
| وسط العمل | زيت هيدروليكي مقاوم للاهتراء | |||
| 8 | نظام مياه التبريد | المياه الصناعية (بما في ذلك مياه تبريد المحولات) | ||
| ضغط المدخل | الآلام والكروب الذهنية | ＞ 0.3 | ||
| درجة حرارة الماء الداخل | ℃ | ≤32 | ||
| درجة حرارة الماء | ℃ | 50 | ||
| استهلاك مياه التبريد | م3/ ح | 20 |
القوس الكهربائي EAF-1.5Tفرننطاق العرض
| لا. | غرض | المحتوى والنطاق | س"تاي |
| 1 | الجزء الميكانيكي | ||
| 1.1 | جسم الفرن (φ2200) | غلاف الفرن ، مزلق التنصت ، آلية باب الفرن ، إلخ. | 1 مجموعة |
| 1.2 | حلقة غطاء الفرن المبرد بالماء | حلقة الفرن المبرد بالماء ، إلخ. | 1 مجموعة |
| 1.3 | آلية رفع القطب | ثلاث مجموعات من الأعمدة وجهاز عجلة التوجيه والأجزاء العازلة ومخفض التروس | 1 مجموعة |
| 1.4 |
رفع الغطاء و آلية دوارة |
إطار دوران غطاء الفرن ، آلية دوران غطاء الفرن ، آلية رفع غطاء الفرن | 1 مجموعة |
| غطاء الفرن محمل الدوران الدوراني | 1 مجموعة | ||
| 1.5 | آلية إمالة الفرن | مهد مائل ، دعم أفقي ، منصة إمالة ، دوران غطاء الفرن ودعم فك اللولب | 1 مجموعة |
| 1.6 | نظام التبريد | موزعات المياه وخزان العودة وصمامات خطوط الأنابيب والأدوات ذات الصلة | 1 مجموعة |
| 2 | الجزء الحالي العالي | ||
| 2.1 | ذراع موصل موصل | أنبوب نحاسي موصل من نوع ذراع متقاطع موصل 3 قطع ، مشابك ، حلقات تثبيت ، إلخ. | 1 مجموعة |
| 2.2 | نظام الشبكة القصيرة | المعوضات المرنة ، الأنابيب النحاسية الموصلة ، وصلات الكابلات ، الأقواس والمثبتات ، الأجزاء العازلة ، إلخ. | 1 مجموعة |
| محول الحالي | 3 قطع | ||
| 2.3 | كابل مبرد بالماء | كابل تبريد مائي كبير المقطع العرضي | 1 مجموعة |
| 3 | النظام الهيدروليكي | ||
| 3.1 | محطة هيدروليكية | خزان الزيت ، فلتر الزيت عالي الضغط ، كتلة الصمام المتكاملة ، جهاز التبريد ، المركب | 1 مجموعة |
| 3.2 | اسطوانة هيدروليكية | إمالة الاسطوانة | 1 |
| اسطوانة لقط القطب | 3 | ||
| غطاء الفرن رفع الاسطوانة الدوارة | 1 | ||
| 4 | قطع كهربائية | ||
| 4.1 | محول الفرن | HSSP-1250KVA ، ملحقات المحولات ومبرد الماء والزيت | 1 مجموعة |
| 4.2 | نظام الضغط العالي | 10KV (6KV) فراغ التبديل مجلس الوزراء | 1 مجموعة |
| 4.3 | أساس التحكم الكهربائي للجهد المنخفض ونظام التحكم الآلي | خزانة طاقة منخفضة الجهد ، خزانة تحكم كهربائية ، طاولة تشغيل رئيسية PLC وصندوق تشغيل ميداني | 1 مجموعة |
