1. مقدمة عامة

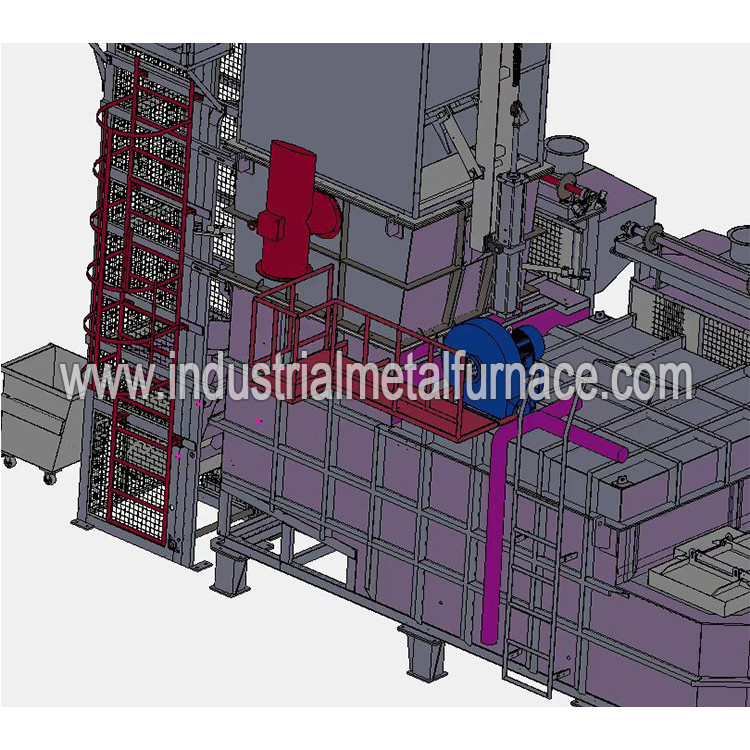

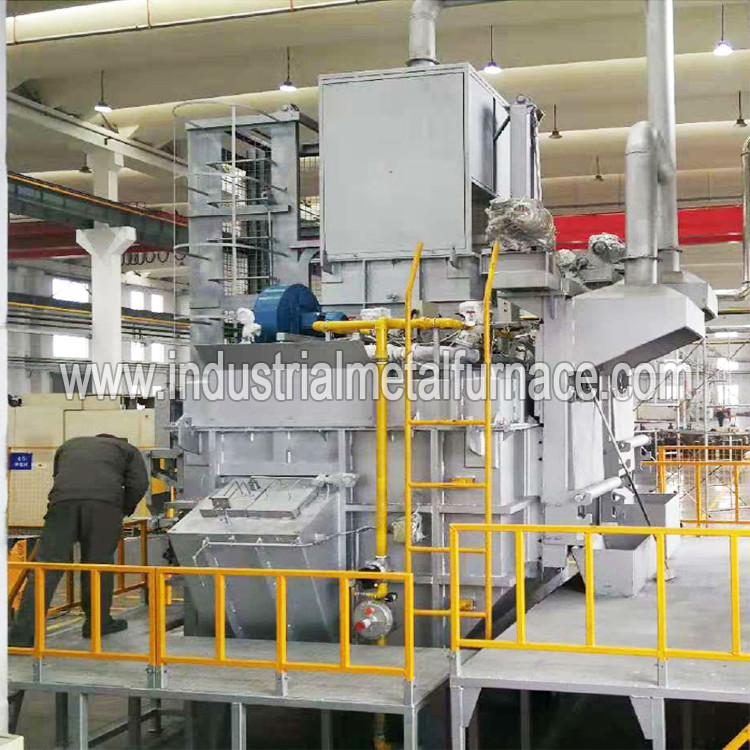

فرن صهر الألمنيوم الانعكاسي من سبائك الألومنيوم له هيكل مضغوط لكل من وظيفة الصهر والحفاظ على الحرارة.
يتكون حوض الانصهار من مادة صب الألمنيوم غير اللاصقة التي يتم تشكيلها مرة واحدة ، والتي تتميز بالقوة العالية والسهولة
للتنظيف وعمر خدمة طويل.يستخدم الفرن علامة تجارية مشهورة للموقد ، والتي لديها إشعال أوتوماتيكي ، والتحكم في درجة الحرارة
وأجهزة إنذار فوق درجة الحرارة.
2. المواصفات الفنية
|
2.1 الموديل: WDL-RJL-2500 ؛ 2.2 سعة الفرن: 6000 كجم ؛ 2.3 معدل الانصهار: 2500 كجم / ساعة (بطريقة العمل المستمر) ؛ 2.4 درجة حرارة سائل الألومنيوم: 720 درجة مئوية ؛ 2.5 دقة التحكم في درجة الحرارة: ± 10 ℃ ؛ 2.6 الوقود: الغاز الطبيعي ، القيمة 8600Kcal / M3 ضغط الغاز: 5-8KPa (50-80mbar) ؛ 2.7 مصدر الطاقة: 380V 50HZ 17.5KW ؛ 2.8 هواء مضغوط: 0.5-0.7Mpa 1.5m3 / h (مع تجفيف وفصل الزيت عن الماء) 2.9 ارتفاع مخرج الألومنيوم السائل: 1650 مم ؛ 2.10 طريقة المخرج: منفذ نوع سدادة هوائية ؛ 2.11 استهلاك الغاز: 1) أقل من 65 نيوتن3/ طن ألومنيوم (يجب استيفاء الشروط التالية: محتوى الخردة في المادة المعادة أقل من 5٪ ، خاصة عندما لا يوجد خردة تتأكسد بسهولة ؛ نسبة المادة المنصهرة 50٪ للمادة المعادة (الكثافة 400-500 كجم / م 3) و 50٪ للسبائك ؛ درجة حرارة سائل الألمنيوم المصهور بعد الذوبان 750 درجة مئوية.) 2) أقل من 58 م 3 / طن من الألومنيوم (عملية مستمرة ، لا توجد مواد زيتية ومائية ، لا توجد قصاصات ألومنيوم ، 30٪ من مادة فرن صهر خردة الألومنيوم (كثافة 400-500 كجم / م 3) ، 70٪ من سبيكة الألومنيوم ؛ درجة حرارة سائل الألومنيوم المصهور ، على أساس 720 ℃) 3) أقل من 55 م 3 / طن ألمنيوم (100٪ للسبائك قيد التشغيل المستمر ؛ درجة حرارة سائل الألمنيوم بعد الذوبان على أساس 720 درجة مئوية.) يتم تحديد وقت الحساب بعد وضع المادة ، وتكون المادة الخام المدخلة في الساعة أكبر من أو تساوي حجم الذوبان في الساعة.عندما يتم الوصول إلى درجة حرارة سائل الألمنيوم وتفريغ سائل الألومنيوم ، يصل خرج الماء إلى كفاءة الصهر المحددة بواسطة الجهاز ، والحد الأدنى 3 ساعات هو دورة إحصائية ، خذ متوسط القيمة كمعيار استهلاك طاقة الوحدة. 2.12 سبيكة ألومنيوم: R14 أو ADC12 ، متوسط الوزن: 8 كجم أو أقل ؛ 2.13 درجة حرارة سائل الألومنيوم القصوى: 750 درجة مئوية ؛ 2.13 معدل ملء غرفة الانصهار: 50٪ (خردة ماتيرال غير مجمعة) ؛ 2.14 الحد الأقصى لحجم المواد المعاد تدويرها: يجب أن يكون أصغر من الأبعاد الداخلية لعربة المواد ؛ ملاحظة: يجب أن تستوفي المعلمات المذكورة أعلاه الشروط التالية: أ) يجب أن يكون فرن صهر الألومنيوم في حالة مستقرة للتشغيل المستمر لأكثر من 6 ساعات. ب) متوسط استهلاك الوقود لمدة 3 ساعات في حالة الانصهار المستمر هو القيمة المحسوبة. ج) القيمة الحرارية الفعلية للوقود هي 8600Kcal / NM3. د) إن فرن صهر المعدن الصناعي والمعدات المصاحبة له في حالة تشغيل عادية. هـ) لا يتم تضمين استهلاك الطاقة لإزالة الغازات ، وإزالة الخبث ووقت الاحتفاظ في نطاق استهلاك الطاقة. |
3.1 يتكون نظام الاحتراق من مروحة ، صمام فراشة ، صمام كروي ، مفتاح ضغط ، مقياس ضغط ، صمام ملف لولبي ،
الكشف عن الأشعة فوق البنفسجية والخراطيم المعدنية والشعلات.موقد غرفة الانصهار من نوع لهب طويل وموقد حجرة التسخين
من نوع لهب مسطح.
3.2 تم إعداد نظام الاحتراق بأجهزة كشف مختلفة لضمان التشغيل العادي للجهاز: أ. الكشف عن الأشعة فوق البنفسجية ،
لاكتشاف ما إذا كان اشتعال الموقد ناجحًا ؛ب. الكشف عن مستوى السائل ، عندما يصل سائل الألومنيوم داخل الفرن
على مستوى عالٍ ، سيتم تشغيل الموقد بطاقة منخفضة ؛ج. كشف الضغط ، عندما يكون الضغط في نظام الأنابيب غير طبيعي ،
يصدر النظام إنذارًا.
يستخدم فرن صهر المعدن الذي يعمل بالغاز مزيجًا من عدة مكونات كهربائية للتحكم في
كائنات درجة الحرارة ، وبالتالي ضمان التشغيل الآمن والموثوق للمعدات التي يتم التحكم فيها.الوظائف الرئيسية
من نظام التحكم الكهربائي: جهاز تحكم أوتوماتيكي ، جهاز استشعار ، جهاز إرسال ، مشغل (عنصر التحكم النهائي) ،
واجهة الإدخال والإخراج (واجهة I / O)
والمكونات الأخرى للتحكم في الحلقة المغلقة.
التحكم في درجة الحرارة غير الخطية والمتغيرة بمرور الوقت ، ووقت الاستجابة السريع والدقة العالية.استقرار نظام التحكم
والقدرة على التكيف.
يتفاعل جهاز التحكم القابل للبرمجة PLC لفرن صهر خردة الألومنيوم مع HMI للتنفيذ الداخلي لـ
العمليات المنطقية المتتالية
عمليات التحكم والمخرجات التناظرية ، مما يوفر حلاً مثاليًا لسهولة التحكم في درجة حرارة الفرن.
4.1 تحمل بيئي قوي
بناءً على تحملها القوي للظروف البيئية ، يكون مستوى الحماية مرتفعًا ، بما في ذلك التشغيل
درجة الحرارة ودرجة حرارة التخزين أوسع.
4.2 وظيفة قوية: شاشة تعمل باللمس تدعم البيانات ووظيفة أرشفة سجل الإنذار ، ودرجة حرارة ذكية قوية
وظيفة عرض اتجاه الإدارة ، هناك إمكانات اتصال قوية وغنية ، وإيثرنت متكامل
واجهة اتصال ، منفذ USB ، واجهة اتصال RS-485 ، منفذ تسلسلي إضافي (إشارة RS232 / 485 SB
المجلس) ، وحدة التوسع EM.أمر بروتوكول modbus الرقيق.فتحة بطاقة micro SD ، محطة طاقة مستشعر وحدة المعالجة المركزية.
5. قائمة المكونات الرئيسية لأفران صهر الألومنيوم
|
لا. |
اسم |
نموذج |
كمية |
| 1 | تحكم PLC (سيمنز) | S7-200 وحدة المعالجة المركزية الذكية SR60 | 1 |
| 2 | وحدة الإدخال التناظرية PLC | S7-200 SMART EM AT04 | 1 |
| 3 | وحدة الإخراج التناظرية PLC | S7-200 SMART EM AQ02 | 1 |
| 4 | شاشة تعمل باللمس (سيمنز) | سمارت 1000 اي | 1 |
| 5 |
قواطع دوائر مصغرة شنايدر |
IC652P C10A | 1 |
| 6 | قاطع دارة المحرك شنايدر | GV2-ME12C | 1 |
| 7 | المقاولين AC شنايدر | LC1D12M7C | 1 |
| 8 | التبديلات الوسيطة شنايدر | RXM2LB2P7 | 5 |
| 9 | الضغط على زر التبديل شنايدر | XB5AW33BIC | 2 |
| 10 | مفتاح إيقاف الطوارئ شنايدر | XB5ASS542C | 1 |
| 11 | أضواء الإشارة شنايدر | XB2-BVM3LC | 3 |
| 12 | أجهزة الاستشعار الكهروضوئية OMRON | E3Z-T61 2M | 2 |
| 13 | موصل شديد التحمل | HDH024-01 | 2 |
| 14 | كاشف اللهب (قضيب كشف الأيونات) | M14 | 1 |
| 15 | وحدة تحكم برنامج الإشعال (هانيويل) | TBC2800 / A10000 | 2 |
| 16 | محول الإشعال (Zhe I) | BGY004-8 / GS25P 220 فولت | 2 |
| 17 | التبديل المغناطيسي | CS1-يو | 1 |
| 18 | المحرك النسبي (هانيويل) |
M7284A1004 (تيار متردد 220 فولت 7284) |
2 |
| 19 | صمام الملف اللولبي للاشتعال بالغاز والاحتراق (Japan CKD) | AB4103-07 (تيار متردد 220 فولت) | 2 |
|
20 |
صمام الملف اللولبي للاحتراق بالغاز (هانيويل) | DN80 (تيار متردد 220 فولت) |
2 |
|
21 |
صمام الملف اللولبي للاحتراق بالغاز (هانيويل) | DN40 (تيار متردد 220 فولت) |
1 |
| 22 | كاشف اللهب FIREYE | UV1AL-6 | |
| 23 |
صمام تخفيض الضغط إيطاليا فيت |
DN65 | 1 |
| 24 |
صمام الفراشة اليدوي أفضل |
(مؤشر ترابط DN80 بمقياس) | 1 |
| 25 | صمام الغاز الرئيسي (هانيويل) | DN80 (تيار متردد 220 فولت) | 1 |
| 26 | مفتاح ضغط الغاز (الروث) | A2210 (إنذار الضغط المنخفض) | 1 |
| 27 | مفتاح ضغط الغاز (الروث) | A2310 (إنذار الجهد العالي) | 1 |
| 28 | مفتاح ضغط الهواء (الروث) | A2310 (إنذار الضغط المنخفض) | 1 |
|
29 |
جهاز كشف المواد في برج الفرن (نظام اومرون) | E3JK-5M (220 فولت) |
1 |
|
30 |
جهاز كشف مستوى السائل بالغرفة القابضة (نظام اومرون) | 61F-GP-N |
1 |
| 31 | أسطوانة غطاء الفرن (Taiwan Airtac) | SC125X800STCM1 | 1 |
| 32 | اسطوانة هواء منفذ الصرف (تايوان ياديك) | SC80 × 200-CA-CB | 1 |
| 33 | مكونات الجهد المنخفض | أومرون ، شنايدر ، إلخ |
ملاحظات: العلامة التجارية لمكونات مكونات أفران صب الألومنيوم
قد يتم تغييرها إلى ما يعادلها دون ملاحظة العميل بسبب عدم توفر العملاء الحاليين.
