| الاسم التجاري: | WONDERY |
| رقم النموذج: | RT-780-12 |
| مو: | 1 مجموعة |
| السعر: | TO BE NEGOTIATED |
| موعد التسليم: | 45 يوم عمل |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون |

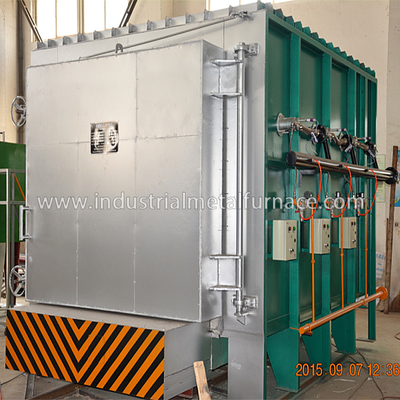

فرن المعالجة الحرارية الكهربائية من نوع الصندوق 850 درجة مئوية ،
فرن قاع السيارة لمعالجة التلدين
1. التطبيق
يستخدم فرن المعالجة الحرارية من نوع الصندوق الكهربائي بشكل أساسي في المعالجة الحرارية الصلبة لـ
أجزاء مختلفة.يتم التحميل يدويًا.
2. المعلمات التقنية الرئيسية
| لا. | غرض | المعايير الفنية |
| 1 | القوة المصنفة | 90Kw (1-100٪) قابل للتعديل |
| 2 | مزود الطاقة | 380 فولت ، 3P ، 50 هرتز |
| 3 | درجة الحرارة المقدرة | 850 ℃ |
| 4 | وقت ارتفاع درجة حرارة الفرن الفارغ | ≤ 1.5 ساعة |
| 5 | منطقة التحكم | منطقة واحدة ، تحكم مستقل |
| 6 |
حجم العمل الفعال |
1200 × 1200 × 1200 مم (L × W × H) |
| 7 | توصيل عنصر التسخين | ص |
| 8 |
توحيد درجة الحرارة |
± 8 ℃ |
|
دقة قياس درجة الحرارة |
± 1 | |
| 10 | استهلاك طاقة الفرن الفارغ | ≤18٪ |
| 11 | طريقة التحكم في درجة الحرارة |
SCR ، PID منظم Shimaden Japan قابل للبرمجة متحكم في درجة الحرارة مع 485 واجهة اتصال تعمل مع شاشة تعمل باللمس 10.1 بوصة. يمكن لشاشة اللمس تسجيل البيانات التاريخية ، وعمليات التخزين ، وتصدير محركات أقراص USB المحمولة ، والتقاط لقطات شاشة ، ووظائف أخرى ، مع تنبيه درجة الحرارة الزائدة. |
| 12 | ارتفاع درجة حرارة سطح الفرن | 45 |
| 13 | عنصر التسخين | 0Cr25AL25 (شريط) |
| 14 | لوحة وجه بوجي | CrMnN ، سمك 30 مم |
| 15 | طريقة التحميل | تحميل يدوي أو رافعة شوكية في الفرن |
| 16 | مروحة التدفق المحوري | يتكون نظام تدوير الهواء الساخن لهذا الجهاز بشكل أساسي من مجموعة واحدة من مراوح التدفق المحوري المبردة بالماء 2.2KW.يتم نفخ الحرارة المنبعثة من عنصر التسخين بالتساوي في منطقة العمل الفعالة بواسطة مروحة الدوران.مادة المروحة والعمود Cr25Ni20.من أجل ضمان الاستخدام العادي للمحامل ، فإن طريقة التبريد هي التبريد بالماء. |
| 17 | طريقة فتح باب الفرن | فتح جانبي يدوي ، ضغط حلزوني |
| 18 | بطانة الفرن | هيكل الألياف الحرارية عالية الحرارة |
3.مقدمة هيكلية
يتكون فرن المعالجة الحرارية من نوع الصندوق JRX3-90-9 بشكل أساسي من جسم الفرن ، البطانة ، باب الفرن
ونظام ضغط الباب وعناصر التسخين والجهاز الثابت ونظام التحكم في درجة الحرارة.
3.1 الفراءنيس الجسم، 1 مجموعة
3.2بطانة
3.3باب الفرن وضغطنظام
3.4فرن الحاملة القاع
يتكون الجزء السفلي من فرن المعالجة الحرارية الكهربائية الحامل من
هيكل من الطوب المقاوم للحرارة ولوحة وجه مقاومة للحرارة CrMnN.
هيئة البناء بالآجر: تم بناء العربة بمزيج ثقيل من الطوب الحراري عالي الألومينا ،
طوب حراري خفيف ، وطوب الحفاظ على الحرارة.الأجزاء المتأثرة ومنطقة تحمل الوزن
يتم طوبها بشكل خاص بالطوب المقاوم للحرارة عالي الجودة من الألمنيوم.هناك أيضا مساحة خالية
تُترك لتمدد البطانة المقاومة للحرارة عند تسخينها.
صفيحة وجه العربة مصنوعة من CrMnN بسماكة كلية 30mm.الحد الأقصى
درجة الحرارة ≤ 950 ℃ ، والتي يمكن استخدامها لفترة طويلة دون تشوه أو تكسير.

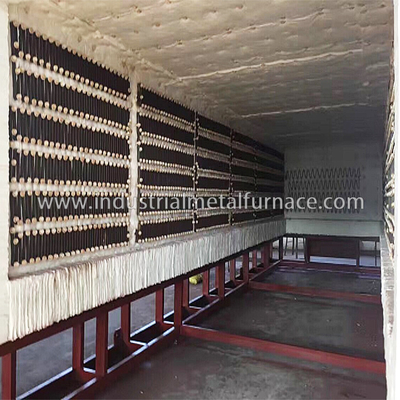

3.5 عنصر تسخين
عنصر التسخين: يتم تركيب شرائط المقاومة المصنوعة من سبيكة لولبية الشكل المقاومة 0Cr25AL5
في جدارين جانبيين ، والجدار الخلفي ، وباب الفرن وقاع العربة.
3.6 نظام التحكم الكهربائي ، 1 مجموعة
4. نطاق العرض
| لا. | غرض | الكمية | ملحوظات |
| 1 | جسم الفرن | 1 مجموعة | بما في ذلك مجموعة واحدة من مروحة التدفق المحوري لتبريد المياه |
| 2 | نظام القيادة الكهربائية | 1 مجموعة | 1 مجموعة لباب الفرن |
| 3 | عنصر التسخين | 1 مجموعة | شريط المقاومة |
| 4 | مروحة التدفق المحوري | 1 مجموعة | |
| 5 | نظام التحكم في درجة الحرارة | 1 مجموعة | |
| 5.1 | مجلس الوزراء السيطرة | حاسب شخصي 1 | |
| 5.2 | تحكم في درجة الحرارة | حاسب شخصي 1 | شيمادين ، اليابان ، قابل للبرمجة |
| 5.3 | SCR | 3 قطع | كانساس 500 أ |
| 5.4 | سلك الرصاص التعويض | 20 م | |
| 5.5 | زوجان حراريان | حاسب شخصي 1 | نوع K. |
| 6 | المكونات الكهربائية | 1 مجموعة | SCR ، مفتاح الهواء ، مقياس التيار الكهربائي ، الفولتميتر ، التتابع الحراري ، والمفاتيح |
| ملحوظة:يمكن تغيير التكوين أعلاه للفرن الخاص بالمعالجة الحرارية للمعادن إلى علامات تجارية ذات مستوى مكافئ دون ملاحظة العميل بسبب توفر المكونات. | |||
