1أسرع
8 دقائق من إنتاج البخار توفر وقت البدء وتلغي إهدار الطاقة
تصميم الزعانف المموجة من سبيكة الألومنيوم يزيد من مساحة نقل الحرارة بمقدار 5 أضعاف
صب الأنابيب والصفائح المتكاملة من المواد المركبة يحسن أداء الموصلات الحرارية
2- أكثر أماناً
تصميم آمن من جولة واحدة، سعة صغيرة للمياه، ضغط عكسية احتراق منخفضة
انخفاض مقاومة الدخان يجعل من الصعب على الغاز الطبيعي أن يتراكم في الفرن
3أكثر كفاءة في استخدام الطاقة
تكوين مكثف 316L من الفولاذ المقاوم للصدأ مع درجة حرارة الغاز العادم < 60 °C
بخار الماء الناتج بعد احتراق الغاز الطبيعي يتكثف ويطلق الحرارة الكامنة، مع كفاءة حرارية تزيد عن 100٪
4أكثر ملاءمة للبيئة
طريقة الاحتراق المختلطة مسبقًا بالكامل، درجة حرارة اللهب في الاحتراق < 1300 درجة مئوية، انبعاثات أكسيد النيتروجين < 30mg/m3
5أكثر صلابة
تصميم هيكل أنابيب الدخان الأفقية الفريدة ذات المرحلة الواحدة ، متصلة بالتوسع واللحام للقضاء على مشاكل التآكل
أنبوب الألومنيوم ذو الزعانف يزيد من معامل نقل الحرارة

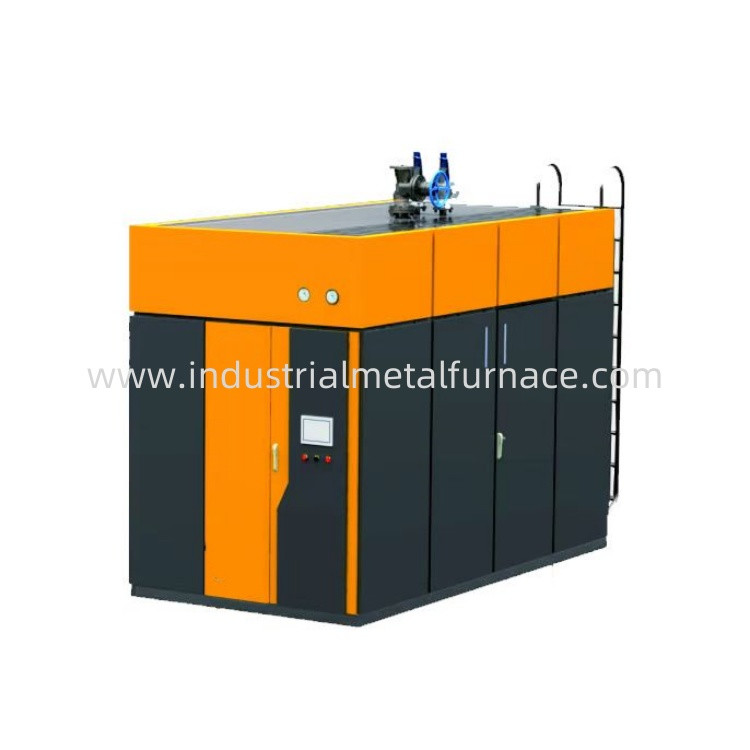

6الغلايات الأفقية الصغيرة
البصمة هي مماثلة للخلايا البخارية الرأسية 4T التقليدية، وتوفير المساحة
7. نظام التدفئة بالبخار
بدء تلقائي كميات مختلفة من الغلاية وفقا لطلب البخار
| نموذج سلسلة المنتجات | الوحدة |
LNY1
|
LNY2
|
LNY3
|
LNY4
|
LNY5
|
LNY6
|
|
| التبخر المسموح به |
t/h
|
1 | 2 | 3 | 4 | 5 | 6 | |
| ضغط البخار الاسمي |
ام بي اي
|
1.0/1.25/1.6
|
||||||
| درجة حرارة البخار الاسمية |
°C
|
184/193/203
|
||||||
| الكفاءة الحرارية للتصميم |
%
|
> 100
|
||||||
|
وقود التصميم
|
/
|
الغاز الطبيعي | ||||||
| طريقة تنظيم حمولة الاحتراق |
/
|
تعديل نسبي لتحويل التردد بدون خطوات | ||||||
| انبعاثات NOx |
ميكروغرام/م3
|
<30
|
||||||
| درجة حرارة المياه الغذائية |
°C
|
20
|
||||||
| توليد الحرارة المكافئة |
104كالورية
|
64.4
|
128.8
|
193.2
|
257.6
|
322.0 | 386.4 | |
|
استهلاك الغاز الاسمي
|
Nm3/h
|
74.1
|
148.3
|
222.4
|
296.6
|
370.7 | 444.9 | |
| ضغط إمدادات الغاز |
كبا
|
4-7
|
4-7
|
10-15
|
10-15
|
15-20 | 15-20 | |
| طاقة التوزيع الكلية |
KW
|
3.8
|
7.6
|
12.3
|
14.3
|
17.5 | 20.5 | |
|
قدرة المياه
|
م3
|
1.3
|
1.8
|
2.3
|
2.9
|
3.6 | 4.4 | |
| وزن الغلاية |
كيلوغرام
|
3895
|
4423
|
5246
|
6513
|
8163 | 9827 | |
| وزن التشغيل |
كيلوغرام
|
5695
|
6526
|
7742
|
10019
|
12171 | 14331 | |
| حجم الميناء | عيار الغاز |
DN
|
40 | 50 | 65 | 65 | 65 | 65 |
|
قطر المدخل
|
DN
|
25 | 32 | 40 | 40 | 40 | 40 | |
| قطر صمام البخار |
DN
|
50 | 65 | 80 | 100 | 125 | 125 | |
| قطر صمام الصرف |
DN
|
40 | 40 | 40 | 40 |
2x40
|
2x40
|
|
|
قطر صمام الأمان
|
DN
|
40 |
2x40
|
2×50
|
2×50
|
2x80
|
2x80
|
|
| قطر المدخنة |
DN
|
200 | 350 | 500 | 500 | 600 | 600 | |
ملاحظة: عند حساب استهلاك الغاز ، تستند الكفاءة الحرارية المصممة إلى 101٪ ، ويستند الغاز الطبيعي إلى قيمة تسخين أقل تبلغ 8600 كيلو كالوريا مئوية / م 3.يحتفظ المصنع بالحق في تعديل معايير المنتج، يرجى الرجوع إلى معايير المنتج الفعلية.
