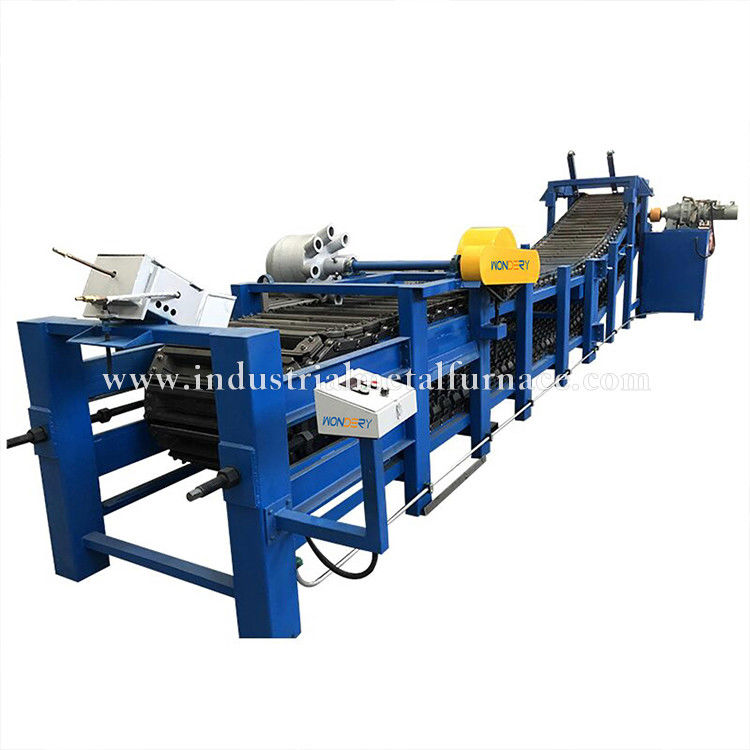

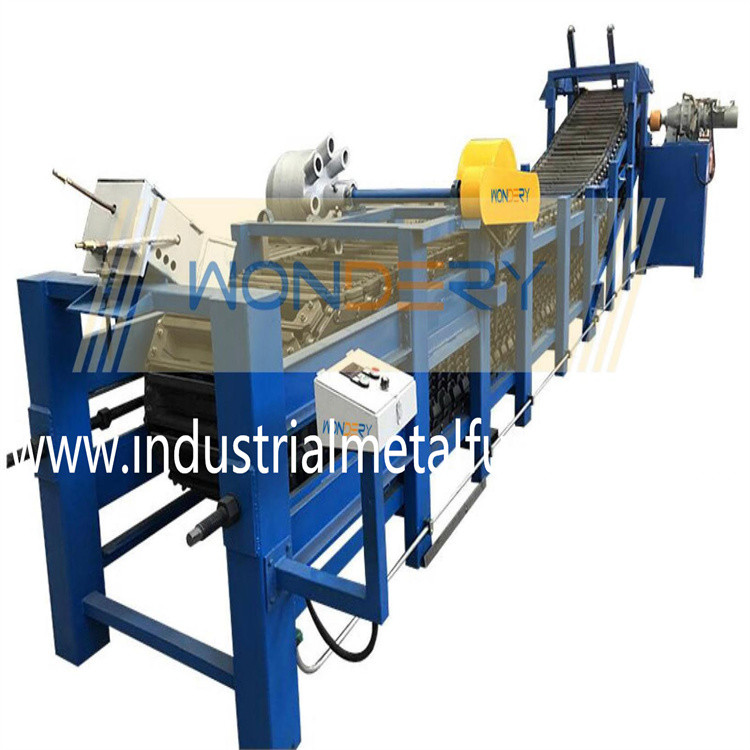

5M آلة صب البلاط النحاسي ذاتية التشغيل بالكامل 30KG
1استخدام وخصائص
1.1 استخدام الجهاز:
يتم استخدام نظام صهر الصب النحاس للإنتاج الآلي بالكامل المسيطر عليه من 30 كجم
السبائك النحاسية. قبل صب سائل النحاس في قالب صب السبائك، يجب أن تكون قالب صب السبائك
يتم خبزها إلى 60 درجة مئوية على الأقل. معدل إزالة التشكيل مرتفع 99٪. يمكن أن تلبي آلة الصب
متطلبات الإنتاج المستمر لمدة 24 ساعة ومتطلبات عملية إنتاج صب البلاط النحاسي.
1.2 سير العملية:
يتدفق سائل النحاس في موزع آلة صب البلاط ، يتم توزيعها بالتساوي في صب البلاط
طلاء آلة صب السلسلة
1.3 خصائص المعدات:
تتبنى آلة صناعة البلاط النحاسي وضع الدوران الخطي. جزء نقل الطاقة يتبنى عجلة الدبوسية
وحدة التحكم في سرعة تحويل التردد. قوة القيادة هي 3.0 كيلوواط فقط ، والتي هي أكثر توفير الطاقة
مستقر في التشغيل. يعرض الجهاز مباشرة سرعة آلة الصب في الدقيقة.
طريقة إزالة التشكيل الميكانيكي.
2.نطاق التوريد
| نo. | البند | كمية | الوحدة | الملاحظات |
| 1 | جسم المعدات | 1 | مجموعة | أنبوب مستطيل 100*50*4.0ملم |
| 2 | نظام تقليص العجلة الدوائية (بما في ذلك المحرك والسائق) | 1 | مجموعة | سلسلة 3 KWk ، التجارة الدولية |
| 3 | السلاسل الكبيرة والصغيرة (بما في ذلك زيت السلاسل البسيطة) | 1 | مجموعة | P -200mm F-60 قطر عجلة |
| 5 | التصنيع | 1 | مجموعة | |
| 6 | 30 كيلوغراما من النحاس عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة. | 50 | أجزاء | 2 سنوات ضمان QT450 |
| 7 | جهاز إعطاء 8 أفواه | 1 | بي سي | عملية صب جديدة |
| 8 | المواد الاستهلاكية (عصا لحام، طلاء، الخ) | 1 | مجموعة | |
| 9 | نظام التحكم الكهربائي | 1 | مجموعة | (شنايدر) ، (أومرون) ، (شنايدر) ، (ميتسوبيشي) ، (زيمنس) ، إلخ. |
| 10 | نظام تبريد الرش | 1 | مجموعة | |
| 11 | آلية إزالة القالب | 1 | مجموعة | مجموعتان من المطرقات الميكانيكية |
3تكوين المعدات (مدى التوريد)
3.1 تتضمن آلة صب البلاط النحاسي بشكل رئيسي: قالب صب البلاط الحديدي الصلب، نظام التوتر الخلفي، النحاس
نظام توزيع السوائل، نظام تبريد رش الماء، جهاز زيت سلسلة بسيطة، إشعال يدوي ونظام الخبز،
نظام التحكم الكهربائي، جسم آلة صب البلاط (بما في ذلك نظام إزالة التشكيل الميكانيكي ونظام نقل الطاقة).

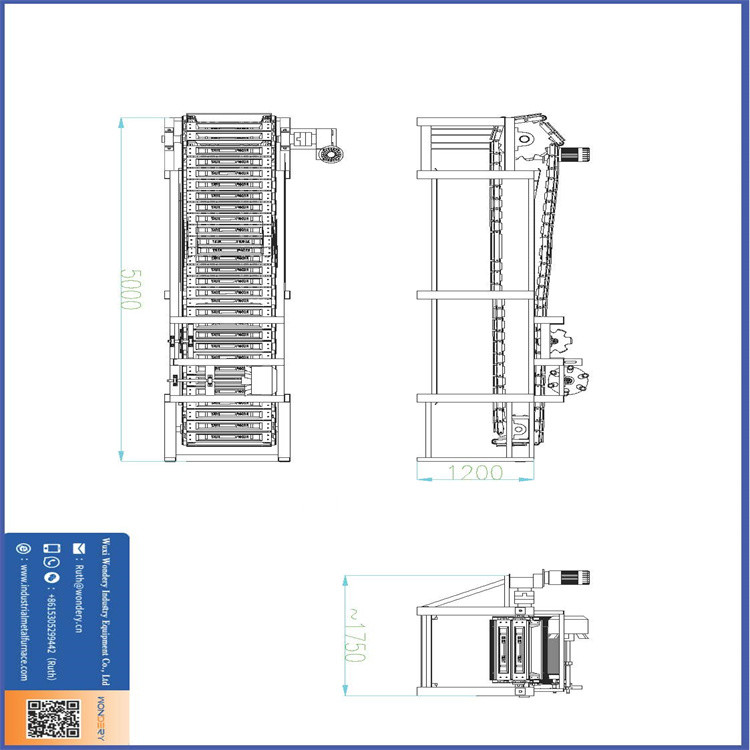

طول المنحنى بأكمله في حدود 5 أمتار
يمتلك آلة صب البلاط مزايا التوزيع التلقائي للنحاس المنصهر ، والتنظيم المتغير لسرعة التردد ،
كفاءة الإنتاج العالية، وزن البلاط المتساوي، درجة عالية من الأتمتة، وقلة كثافة العمل، وسهولة التشغيل
صيانة بسيطة. يتم تصنيع آلة صب البلاط وفقا للمعايير الوطنية الحالية.
3.2 قالب البلاط: يتم صنع قالب البلاط من حديد QT450 الصلب لضمان عمر الخدمة للقالب.
وزن البلاط هو 30 كجم. هناك 50 قالب البلاط.
جهاز تشديد لتعويض تخفيف السلسلة بسبب التوسع الحراري.
3.3 نظام توزيع سائل النحاس، مجموعة واحدة
3.4 تبريد بالماء
يتم تجهيز آلة صب البلاط مع نظام تبريد التدفق مع تأثير تبريد جيد.
يتم تبريدها عن طريق التبريد غير المباشر في القاع.
3.5 نظام التحكم الكهربائي
يتم اختيار المكونات الكهربائية لنظام التحكم (المؤشرات والأزرار والمواصلات ومفتاحات الهواء وما إلى ذلك)
من العلامات التجارية المعروفة دوليا مثل أومرون، شنايدر، ميتسوبيشي، وسيمنس.
يتم ضبط آلة الصب عن طريق تحويل التردد. يعرض الجهاز سرعة صب البلاط.
3.6 آلة صب الزبر
يتضمن الجسم الرئيسي لآلة الصب: جزء نقل، الإطار، إزالة التشكيل الميكانيكي، الخ.
3.6.1 جزء ناقل الحركة
يتكون جزء الحركة من محرك لتنظيم سرعة التردد المتغير، ومركز تخفيض، وعيود، وسلاسل،
السلسلة مصنوعة من الفولاذ المنغنيزي ، مسافة السلسلة 200 ملم ، صفيحة السلسلة
سمك 8 ملم ، المواد هي 40Mn ، المواد الدوارة هي 45 جرام والقطر هو 60 ملم.
لا تقل عن 3 سنوات وفقا لمتطلبات التعليمات. كل مجموعة من المعدات تأتي مع مجموعتين.
من الزيوت الآلية البسيطة.
3.6.2 إطار آلة صب البلاط
وفقا للمعايير الوطنية، يتم تصنيع الأعمدة من أنابيب مستطيلة 100 * 50 * 4.0mm.
معززة بشكل صحيح وفقًا لاحتياجات المعدات لمنع التشوه أثناء عمليات الصب العادية
وتضمن صلابة وجمالية المعدات بأكملها.
إطار أفقي متعدد الأقسام مع جزء محرك (نهاية التخلص) وجزء نهاية التوتر (نهاية الصب).
3.6.3 آلية إزالة صبغة البلاط النحاسي
آلة صب البلاط النحاسي تعتمد نظام إزالة تشكيل النحاس الميكانيكي.
في ظل الظروف العادية، تكون قدرة إنتاج كل خط صب حوالي 1 طن / ساعة.
4ظروف الموقع والمرافق لكل خط صب يقدمها المشتري
احتياجات المياه والكهرباء:
الجهد: أقصى تقلب (+ 10% 380V/220V ثلاثي المراحل أربعة الأسلاك / 50Hz)
الحد الأقصى للحمل الإجمالي المتصل: حوالي 3.0 كيلوواط (بما في ذلك محرك مضخة الصرف)
استهلاك مياه التبريد: حوالي 3 أمتار مكعب / ساعة
ضغط مياه التبريد 0.20-0.30MPa.
درجة حرارة مياه التبريد: درجة حرارة طبيعية (يتطلب حوض تبريد خارجي،
درجة حرارة الصرف داخل 60 درجة.
