6 * 2.3 * 2.4 M الميناغيل الصخري الكهربائي بوجي محرقةفرنبالنسبة لأوعية الضغط
1.التطبيق

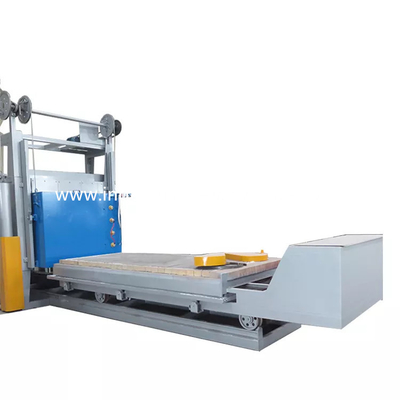

يعمل فرن الموقد RT3-800-10 من نوع العربة كجهاز رئيسي
مخصصة في المقام الأول لعمليات المعالجة الحرارية، وخاصة بما في ذلك التخمير
هذه الفرن المتخصصة، مع تصميمها من نوع عربة، توفر
القدرات الفعالة والدقيقة لمعالجة الحرارة، وضمان الظروف المثلى

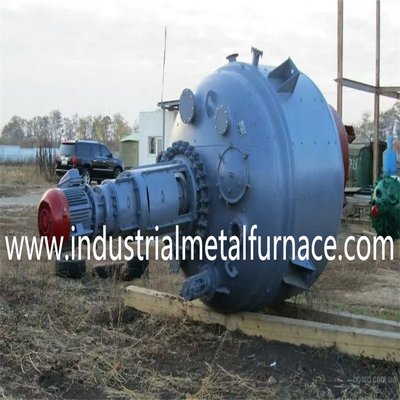

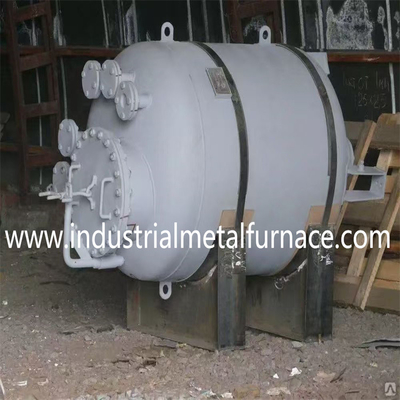

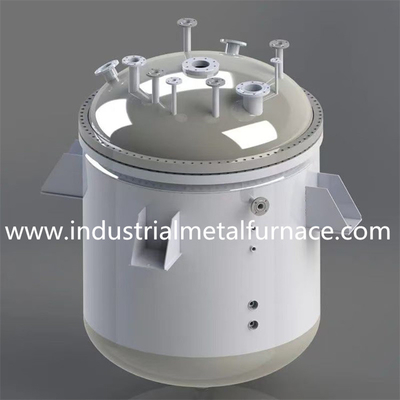

صناعة الحاويات المزخرفة
تجعله أداة لا غنى عنها في تصنيع ومعالجة المينا
الحاويات، مما يسهل إنتاج عالية الجودة وتعزيز الأداء العام
ومتانة المنتجات النهائية.
2.المعلمات التقنية الرئيسية
| لا، لا، لا | البند | المعلمات التقنية |
| 1 | الطاقة المسجلة | 800 كيلوواط (1-100٪) قابلة للتعديل |
| 2 | معايير إمدادات الطاقة | 380 فولت ، 3 مراحل ، 50 هرتز |
| 3 | درجة الحرارة الاسمية | 1050 درجة مئوية، درجة حرارة مشتركة 900-1000 درجة مئوية |
| 4 | سرعة تسخين الفرن الفارغ | ≤2 ساعة |
| 5 | عدد مناطق الرقابة | 6 مناطق مستقلة لمراقبة درجة الحرارة |
| 6 | حجم العمل الفعلي | 6000×2300×2400 ملم (الطول × العرض × الارتفاع) |
| 7 | أبعاد جسم الفرن | 6800×3350×3850 ملم (الطول × العرض × الارتفاع) |
| 8 | العربة خارج المنطقة | ~14700mm الطول |
| 9 | وصلة عنصر التدفئة | ي ي ي ي ي |
| 10 | توحيد درجة الحرارة | ± 10 درجة مئوية |
| 11 | دقة التحكم في درجة حرارة الأداة | ± 1°C |
| 12 | خسارة الطاقة في الفرن الفارغ | ≤ 10% |
| 13 | طريقة التحكم في درجة الحرارة |
التايريستور · منظم PID · عداد جزيرة اليابانية 32 مرحلة التحكم في درجة الحرارة، مع 485 واجهة الاتصال وشاشة لمسة 14 بوصة الشاشة التي تعمل باللمس يمكنها تسجيل البيانات التاريخية لأكثر من عام، وتخزين أكثر من 10 عمليات، ولديها إنذار زيادة درجة الحرارة. 7-بوصة الشاشة الملونة مسجل اللمس يسجل منحنى ارتفاع درجة الحرارة |
| 14 | ارتفاع درجة حرارة الجدار الخارجي الجانبي للمكّة | <40 درجة مئوية |
| 15 | مواد عناصر التدفئة | OCr21AL6Nb ((شريط) |
| 16 | مواد قاع الفرن | الصلب المقاوم للحرارة Ni7N سمك إجمالي 30mm |
| 17 | طريقة التحميل | يتم رفع قطعة العمل على سطح العربة ، ويتم دفع العربة في التدفئة |
| 18 | نموذج غطاء الفرن | تبني بنية الألياف المقاومة للحرارة العالية |
| 19 | نموذج فتح وإغلاق أبواب الفرن | 1 مجموعة 2 طن الرفع الكهربائي يتحرك صعودا وهبوطا وزنه الخاص يضغط ويغلق |
| 20 | نموذج دخول وخروج العربة | 1 مجموعة 7.5KW الحد من عجلة الدبوس الدورية تدفع العجلة في وخارج |
| 21 | وضع إمدادات الطاقة للسفر بالعربة | ملف التقاط التلقائي |
3.مقدمة هيكلية
RT3-800-10 نوع عربة المقاومة الكهربائية فرن المواقد يتكون بشكل رئيسي من غلاف الفرن
بطانة الفرن ، باب الفرن وآلية رفع باب الفرن ، ضغط باب الفرن
وآلية الختم؛ عربة تحمل وآلية سحب عربة، فرن
آلية إغلاق الجسم والعربة؛ عناصر التدفئة وأجهزة التثبيت؛ الفرن
نظام التحكم التلقائي في درجة الحرارة الخ
4.نطاق التوريد
| لا، لا، لا | البند | كمية | ملاحظات |
| 1 | جسم الفرن | مجموعة واحدة | |
| 2 | عربة | مجموعة واحدة | بما في ذلك لوحة أسفل الفرن |
| 3 | نظام القيادة الكهربائية | مجموعتان | 1 مجموعة من عربة، 1 مجموعة من باب الفرن |
| 4 | عناصر التدفئة | مجموعة واحدة | عصابات المقاومة |
| 5 | نظام التحكم في درجة الحرارة | مجموعة واحدة | |
| 6 | خزانة التحكم | مجموعتان | 2000*800*600ملم |
| 6.1 | جهاز التحكم في درجة الحرارة | 4 مجموعات |
32 جزءاً من البرامج، مع 485 التواصل |
| 6.2 | شاشة لمسة 14 بوصة | مجموعة واحدة | |
| 6.3 | التايريستور | 18 مجموعة | 800A |
| 6.4 | سلك التعويض | 120 متر | |
| 6.5 | الحرارة | 6 | 0-1200 |
| 6.6 | أجهزة دعم كهربائية | مجموعة واحدة |
مفتاح الهواء التايريستور، أمبيتر، فولتمتر، الحرارة رله، مفتاح، الخ |
| 7 | البيانات التقنية | 1 ٪ | |
| 7.1 | الرسم البياني الأساسي | 1 ٪ | |
| 7.2 | نظام التحكم في درجة الحرارة الرسم البياني الكهربائي | 1 ٪ | |
| 7.3 | دليل تعليمات الفرن الكهربائي | 1 ٪ | |
| 7.4 | شهادة استخدام الفرن الكهربائي | 1 ٪ |
5.مصنعي المكونات الرئيسية من فرن أسفل السيارة
| لا، لا، لا | البند | المصنعون | النموذج |
| 1 | جهاز تحكم درجة الحرارة | اليابان (شيمادن) |
SR13 مع 32 قطعة البرمجة 485 التواصل |
| 2 | التايريستور | جيانغسو دانشيانغ | KS800A |
| 3 | عصابات المقاومة | بيجين شوغانغ | 0Cr25AL5 |
| 4 | الألياف المقاومة للحريق | مجموعة شاندونغ لويانغ | 1260 المعيار |
| 5 | الطوب المقاوم للنيران |
(هينان) (تشنغتشو وانتشاو) مواد مقاومة للحريق |
1300 طوب ثقيل + 1000 الطوب العادي |
| 6 | خفيف | جيانغسو ييفان للنقل | 7.5 كيلوواط مقلّل الدوائر |
| 7 | مكونات كهربائية | حلوى | |
| 8 | لوحة أسفل الفرن | جيانغسو شينغهوا جياندا | الصلب المقاوم للحرارة Ni7N |
| 9 | 10شاشة لمسة بقوة 1 بوصة | (شينزين كونلون) التكنولوجيا | 14 بوصة |
| 10 | مسجل شاشة ملونة 7 بوصات | شيامين يوديان | جهاز تسجيل 6 قنوات |
