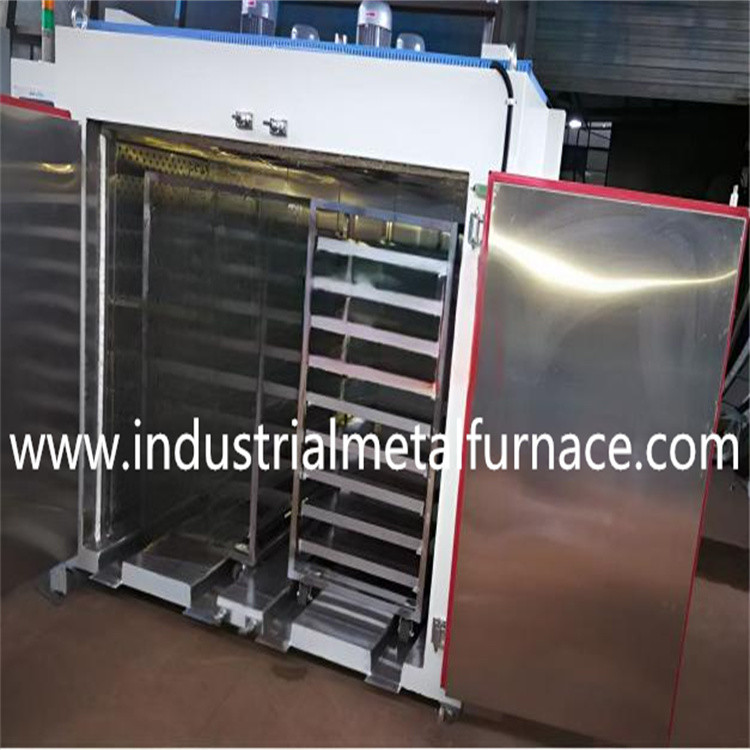

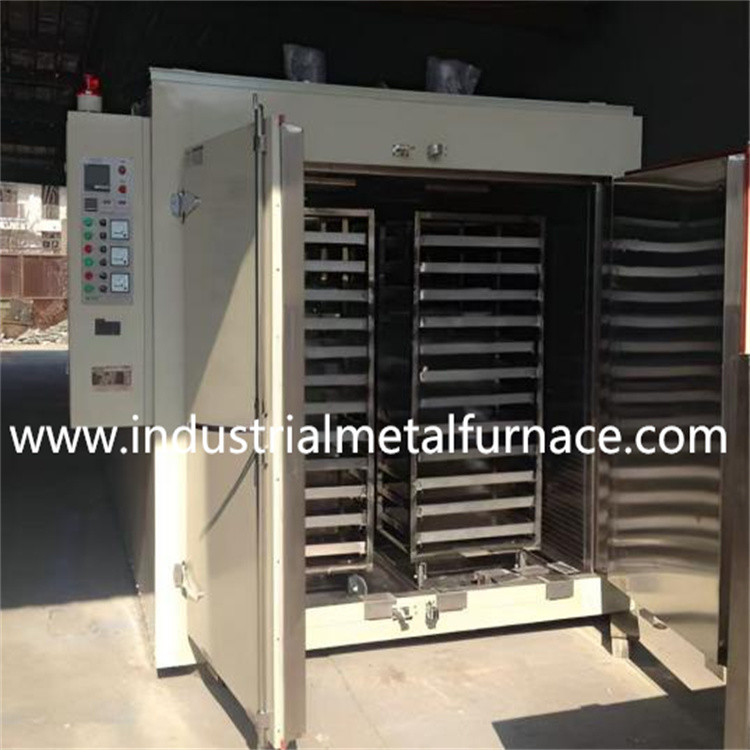

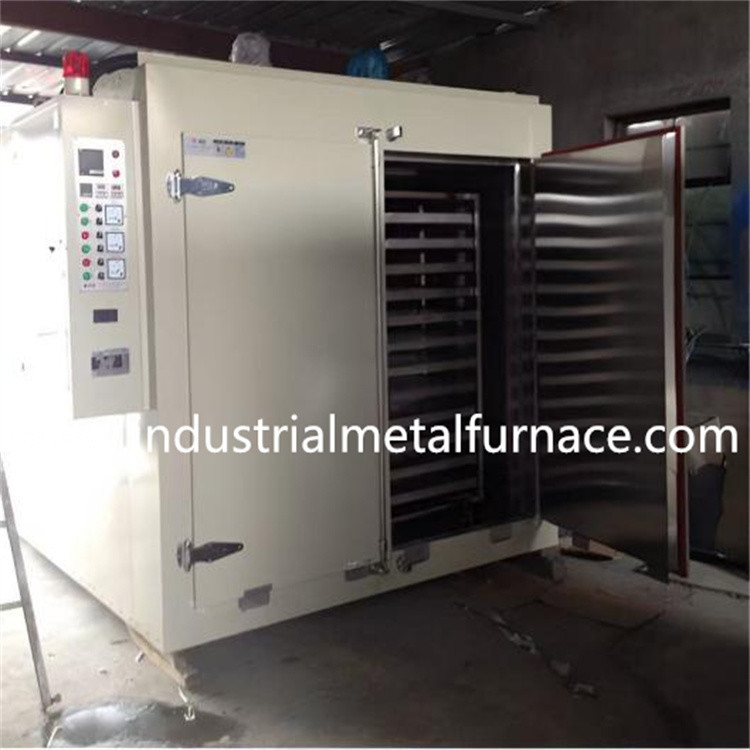

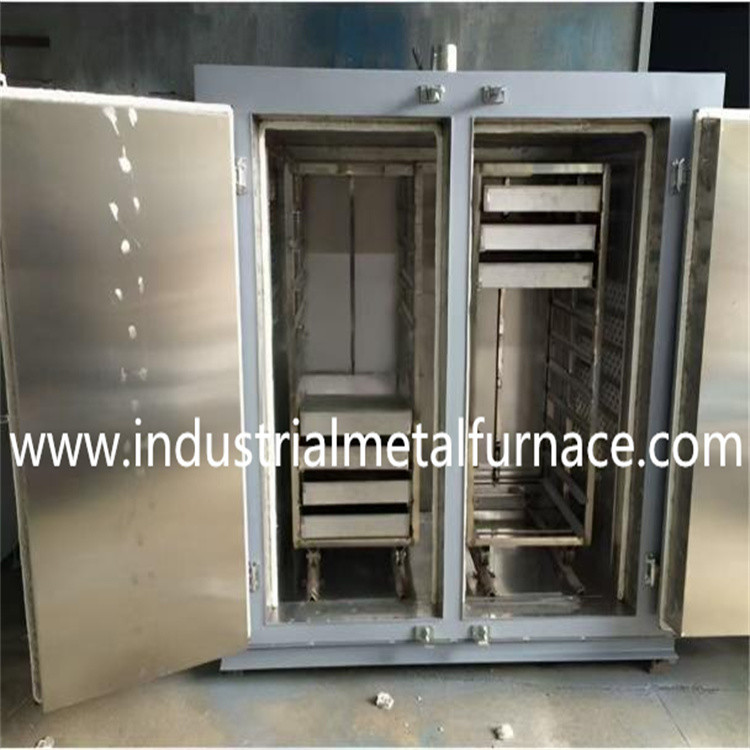

الفرن الصناعي الصحن المستخدم لتجفيف وتجفيف المكونات
1.وصف
فرن الدوران الهوائي الساخن هو نوع من معدات التجفيف المستخدمة للتسخين
في عملية الإنتاج. هذا المنتج لديه سلامة جيدة، طاقة ممتازة
تأثير توفير، الحفاظ على الحرارة الجيدة وتوحيد درجة الحرارة الجيدة.
يستخدم في الغالب في صناعة المطاط وصناعة الأجهزة وغيرها
المنتجات التي تحتاج إلى التشطيب أو التجفيف أو التجفيف أو الشيخوخة في الإنتاج
عملية. نظام الدورة الدموية القوية مع تصميم فريد يضمن
استقرار درجة الحرارة. جهاز التحكم في درجة الحرارة يتبنى الرقمية
تحكم درجة الحرارة في الشاشة ، وهو بديهي ومثير للنظر ، و
مجهزة بجهاز حماية الموثوقية.
العديد من المؤسسات والمؤسسات مثل الصناعة والمختبرات والبحوث
معاهد، كليات وجامعات!
2طريقة التداول ومبدأ العمل:
هذه المعدات تستخدم مروحة دائمة لامتصاص الهواء في غرفة العمل
امتصه الى قناة الهواء، مرر من خلال عنصر التدفئة، وتسخين الهواء، و
ثم نفخ الهواء الساخن بالتساوي في غرفة العمل من الهواء الجانبيين
القنوات لتبادل الحرارة مع قطعة العمل. ثم يعود إلى أعلى
غرفة العمل ويمتص قناة الهواء العليا، وتشكيل محاورة قسرية
هذه الدورة المتكررة تزيد من درجة حرارة غرفة العمل.
هيكل هذه المعدات ومبدأ تدفق الهواء الساخن
توحيد درجة الحرارة لكل منطقة في الفرن ، والقضاء على درجة حرارة منخفضة
الزوايا العمياء والنقاط العمياء قفل الباب يعتمد قفل الباب من نوع الرافعة
جميل و سخي!تعتمد المعدات على بنية قابلة للتبادل بسهولة
للتدفئة والمروحة الدائرة، وتتبنى نظام التحكم في المروحة والتدفئة.
هذا يضمن سلامة منتجات معدات الخبز.
3المبدأ الكهربائي:
يسيطر عداد التحكم الرئيسي على درجة الحرارة طوال العملية بأكملها
يتحكم في درجة الحرارة في غرفة العمل وفقًا للبرنامج المحدد أصلاً.
إذا فشل نظام التحكم في درجة الحرارة، مما يؤدي إلى درجة حرارة غرفة العمل
تستمر في الارتفاع، عندما ترتفع درجة حرارة غرفة العمل إلى درجة حرارة الميكانيكية الثانوية
تحديد قيمة الحماية، سيتم تشغيل نظام الحماية على الفور، وقطع التدفئة
إمدادات الطاقة، وإصدار إشارة إنذار بصرية وصوتية.
| 4المعلمات الأساسية للمعدات: | |
| المواد الخارجية: | Q235 الصفيحة الصلبة المطاطية باردة |
| مادة الاستوديو: | SUS304 الفولاذ المقاوم للصدأ |
| حجم الاستوديو: | 1100*850*1700 (عمق*عرض*ارتفاع) حجم جهاز الصورة |
| هيكل قاع المعدات: | أقدام تحمل، عجلات وأقدام ضبط، عجلات فوما (محددة من قبل العميل) |
| نطاق الحرارة: | درجة حرارة الغرفة RT ~ 300 °C |
| مادة التدفئة/القوة: | عنصر تسخين معدني ذو حمولة منخفضة على السطح ، عمر الخدمة 30،000 إلى 50،000 ساعة |
| قوة الجهاز: | 2200واط |
| توحيد الحرارة: | ± 3 درجة مئوية (يتم اختبارها بعد 20 دقيقة من درجة حرارة ثابتة بدون حمولة) |
| دقة التحكم في درجة الحرارة: | ± 1°C |
| طريقة التحكم: | وحدة SSR تتحكم في الإخراج لتحقيق التحكم الدقيق في درجة حرارة PID.(إنه يغطي تأثير تأثير التيار الفوري الكبير وتقلبات التحكم الكبيرة الناجمة عن عابرة الصفر التقليدية، ويمكن أن تجعل التيار الكهربائي الخارجي يتغير بسلاسة وخطية، وتعديل حجم الطاقة الخارجة تلقائيًا وفقًا لخطأ درجة الحرارة،بحيث تكون درجة الحرارة الداخلية للمعدات مستقرة والأداء ممتاز) |
| وضع إمدادات الهواء: | إمدادات الهواء الأفقي القسري/إمدادات الهواء الأفقي الضغط القوي |
| جهاز توقيت: | يمكن تشغيل جهاز توقيت HS48S-99.99 وإيقاف تشغيله يدوياً أو تلقائياً. عندما تصل درجة الحرارة إلى درجة الحرارة المحددة، يبدأ التوقيت. عندما يصل الوقت إلى النطاق المحدد،تم قطع طاقة التدفئة-إنذاراً صاخب |
| حماية ميكانيكية ثانوية: |
لمنع نظام التحكم في درجة الحرارة الرئيسي للمعدات من الفشل، مما يسبب ارتفاع درجة الحرارة باستمرار. عند الوصول إلى قيمة إعداد الحماية الثانوية، يتم قطع التدفئة وإطلاق إنذار صوتي ومرئي. |
| تكوين الاستوديو: | |
| أجهزة التحكم الاختيارية: |
جهاز تسجيل، التحكم بشاشة اللمس، التهوية وخراب الدخان، تشغيل و إيقاف تشغيل جهاز التوقيت، التحكم عن بعد |

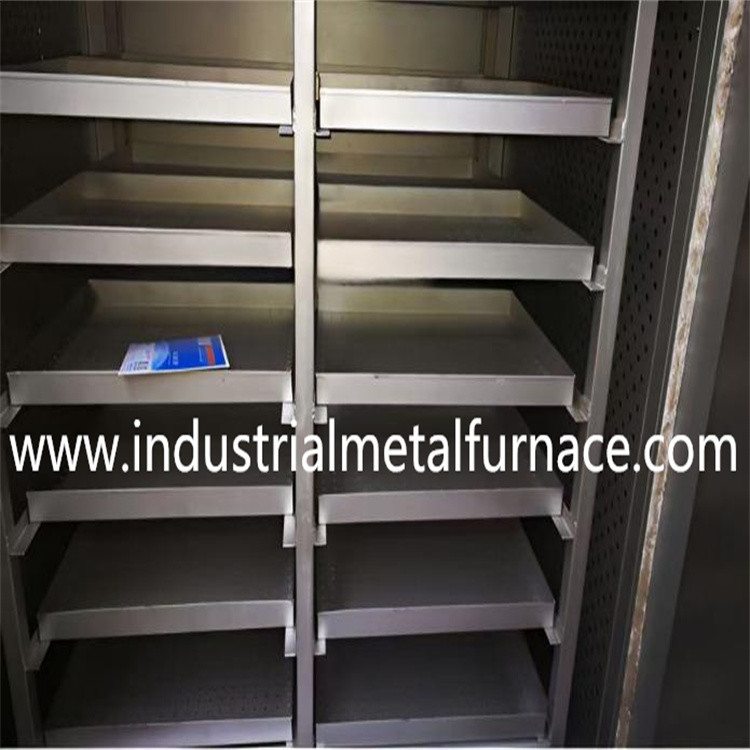

| ملحقات الاستوديو: | العربات، الحافلات، الحوائط، الشبكة |
| متطلبات أخرى: | يمكننا تصميم وتصنيع المعدات وفقًا لمتطلبات الحجم الفعلي والوظيفة للعملاء. |
※ شركتنا توفر النماذج التقليدية التالية للمرجعية:
| شركتنا متخصصة في تصنيع وتصميم المعدات غير القياسية | ||||
| النموذج | حجم الغطاء | الأبعاد الخارجية | طاقة المعدات (كيلوواط) | الجهد ((V) |
| WDL304-1 | 350*450*450 | 500*1070*1020 | 2.4 | 220/380 |
| WDL304-2 | 450*550*550 | 650*1120*1020 | 3.6 | 220/380 |
| WDL304-3 | 500*600*750 | 750*1200*1390 | 5 | 220/380 |
| WDL304-4 | 800*800*1000 | 1050*1400*1720 | 9.75 | 220/380 |
| WDL304-5 | 1000*1000*1000 | 1250*1400*1720 | 12.75 | 380 |
| WDL304-6 | 1000*1200*1200 | 1250*1600*1980 | 16 | 380 |
| WDL304-7 | 1000 * 1200 * 1500 | 1250*1600*2280 | 19.5 | 380 |
| WDL304-8 | 1200 * 1500 * 1500 | 1450*1900*2280 | 23.2 | 380 |
