فرن صناعي ذوبان المعادن عالي الكفاءة لإطفاء العمود HRC50-55 2.5-3mm طبقة تصلب
1متطلبات المستخدم
| فئة مواد المعالجة/التجربة | تستخدم في إطفاء العمود | |
|
نطاق الأبعاد للمنتجات المصنعة
|
مادة المنتج | |
| أقصى قطر للمنتج | Φ22 (يجب أن تكون الرسومات الهندسية ذات الأهمية) | |
| طبقة تصلب فعالة | 2.5-3ملم | |
| متطلبات القسوة | HRC50-55 | |
| المتطلبات التقنية بعد المعالجة الحرارية | يجب أن تكون المتطلبات التقنية بعد المعالجة الحرارية متوافقة مع المعايير الوطنية الحالية والمعايير الوزارية ذات الصلة. | |
| حماية السلامة | تتوافق مع المعايير الوطنية الحالية، ومجهزة بغطاء وقائي وملصقة بوضوح للخطر ودرجات الحرارة العالية. | |
| المتطلبات البيئية | يمتثل للمعايير الوطنية الحالية | |
| متطلبات المظهر | يجب أن يخضع لون مصدر الطاقة لمواصفات مصنع المورد ، ويتم تحديد آلة الآلة بمواصفات مصنع المشتري.تتطلب تخطيط أنابيب النفط، مصادر الغاز، وخطوط الكهرباء تكون معقولة ونظيفة، وجميلة من الناحية الجمالية. | |
2المعداتSانتخابات،جالموقف ودإيزينRالمواصفات
الاختيار التكوين: استنادا إلى المتطلبات المقترحة من قبل شركتك، ونحن نوصي
المجموعة الكاملة التالية من معدات تصلب الاستقبال (قوة إمدادات الطاقة الاستقبال
200 كيلوواط، وتردد العمل 8-30 كيه هرتز) ، بما في ذلك المعدات الخاصة التالية:

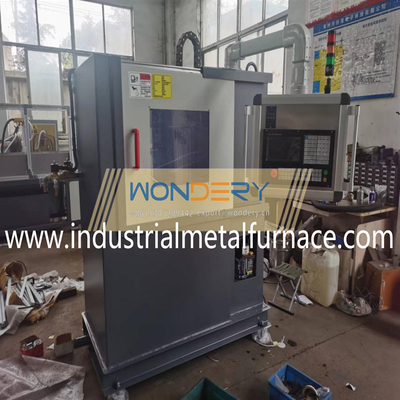

| لا، لا، لا | البند | النموذج | كمية | ملاحظة |
| 1 | إمدادات الطاقة للتدفئة بالاندحاث | 160 كيلوواط | مجموعة واحدة | |
| 2 | آلة CNC العمودية للتخفيف (التحول يتحرك صعودا وهبوطا) | LS-1000 | مجموعة واحدة | |
| 3 | لفائف التوصيل الخاصة | جهاز استشعار مخصص | خمسة قطع |
حسب الحجم المنتج |

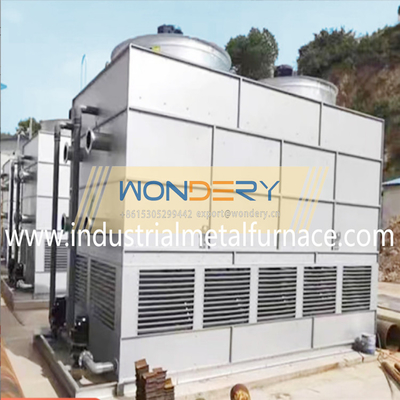

| 4 | مضخة المياه والتبريد المغلقة | 30T | مجموعة واحدة |
3عملية التشغيل:المعدات تحرك قطعة العمل صعودا وهبوطا للفحص
إطفاء.
عملية إطفاء: يمكن تحميلها يدوياً أو بواسطة الروبوت.
لفائف إلى مركز التسخين للمنتج، واستخدام البرنامج المحرر لبدء التسخين التلقائي،
ضبط الطاقة المقابلة وفقًا لدرجة الحرارة أثناء التدفئة ، وعندما
انتهى التدفئة، توقف التدفئة، تأخير التبريد، إعادة تعيين أجهزة الخدمة العليا والسفلية،
ويتم الانتهاء من المعالجة
متطلبات التصميم: يطلب من المعدات أن يكون لها وضع تلقائي ووضع يدوي.
المتطلبات الخاصة هي كما يلي:
1) أداة الماكينة تعتمد هيكل أداة الماكينة الرأسي.
و وظائف تلقائية، و يمكن تدوير محطة العمل و رفعها و خفضها.
2) يجب أن يكون لتشغيل وإيقاف مصدر الطاقة وضعين: "تحكم يدوي" و "تحكم عن بعد".
3) توفير الطاقة تردد التذبذب 8-30KHZ ، الطاقة الاسمية 200KW.
4) متطلبات دقة تحديد المواقع المتكررة للمنصة المتحركة لجهاز التخفيف
محول الأدوات ≤0.05mm.
5) يجب أن يكون لجميع المعدات وظائف تشغيل يدوي وأوتوماتيكي،
يجب أن يكون لوحة تحكم المعدات وظيفة سرعة قابلة للتعديل.
مطلوب أن يكون لها وظائف برمجة وتخزين تعسفية، ومعالجة مختلفة
يمكن تعيين المعلمات وفقًا لمتطلبات العملية لمختلف قطع العمل.
يجب أن يكون نظام التحكم وظيفة قفل كلمة المرور لمنع الموظفين غير المصرح لهم
من تعديل معايير العملية.
6) لون المعدات بأكملها: يجب أن يكون الوضع المعتاد في المصنع هو الأول.
يتم تنفيذ الألوان وفقاً لمعايير السلامة الوطنية المقابلة.
الشعور العام قوي وسهل التحديث والصيانة وتخطيط أنبوب النفط
مصدر الغاز وخط إمدادات الطاقة مطلوب أن يكون معقولة ونظيفة وجميلة.
جهاز النقل يحتاج لاتخاذ التدابير الضرورية ضد الغبار.

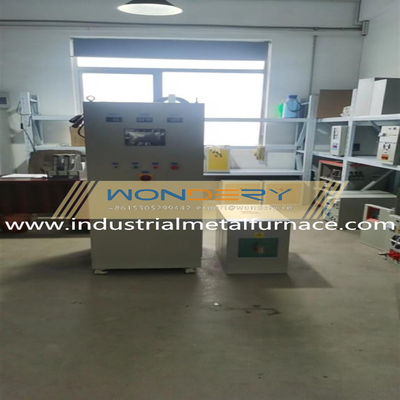

4إمدادات الطاقة للدفء عن طريق الإدخال
4.1 المعلمات التقنية
| النموذج | 160 كيلوواط |
| النوع | إمدادات الطاقة للتدفئة بالاندفاع عالية التردد |
| الجهد القياسي | AC380V، 50Hz |
| الطاقة المسجلة (التكوين القياسي) | 200 كيلوواط |
| نطاق ضبط الطاقة | قابلة للتعديل في نطاق 10٪ إلى 100٪ |
| دقة تحكم الطاقة | ± 0.5% |
| تردد الإخراج | التردد 5-30KHz |
| عامل طاقة المحول | ≥98% |
| أساليب التحكم | التحكم الداخلي والتحكم عن بعد يمكن أن يتم تبديلها عند الرغبة |
| درجة حرارة البيئة | 0-40 درجة مئوية |
| رطوبة بيئة العمل | ≤ 90% RH |
| استخدم الارتفاع | ≤ 1000 متر |
| طريقة التبريد | مزيج من التبريد بالماء القسري وتبريد تكييف الهواء |
4.2 جزء التحكم في المعدات: يتكون أساساً من مصدر الطاقة والمنظم
تحكم التحول المرحلي، دائرة حماية، دائرة تكييف تسلسل المراحل، حساب بدء التشغيل
الدائرة، تتبع تردد المحول، تشكيل نبض المحول، تضخيم نبض و
المحول النبض. تطبق مكوناتها الأساسية عالية الأداء، عالية الكثافة، واسعة النطاق
الدوائر المتكاملة الخاصة ASIC-2 المنتجة في الولايات المتحدة، بحيث الدوائر الداخلية
ما عدا أن المنظم كلها رقمنة، وجزء محرك المباشر لا يتطلب أي
تعديل، ولها خصائص من الموثوقية العالية، وتناظر النبض العالي، قوية
أداء مكافحة التداخل، سرعة الاستجابة السريعة، الخ، وبسبب تسلسل المرحلة
الدائرة التكيفية، لا يتطلب محول متزامن، لذلك عمل ضبط المرحلة
يتم القضاء على التسلسل والتزامن أثناء التحليل في الموقع.
لربط خط البوابة من الترانزستور إلى المحطة المقابلة لوحة التحكم،
ويمكن تشغيل الجزء المباشر.
4.3 وضع بدء جهاز الاستشعار: وضع بدء جهاز الاستشعار هو تردد المسح
بدء الجهد الصفر، مما يعني أنه خلال عملية بدء جهاز الاستشعار، فإن الحمل
الجهد والتيار تزيد تدريجيا من الصفر، لذلك لا يوجد تأثير حاليا على
الشبكة الكهربائية. يتم تجهيز دائرة البدء بدوائر البدء التكرارية التلقائية،
والذي يجعل نسبة نجاح البدء 100 ٪.
مخطط أخذ عينات القيمة المتوسطة، الذي يحسن القدرة على مكافحة التداخل في المحول.
4.4 محرك تشغيل العاكس: يتبنى التردد التجويف صفر الجهد بداية ناعمة التي تحتاج فقط إلى
يأخذ إشارة رد فعل لجهد التردد المتوسط، ولا يحتاج إلى إشارة التيار
على مكثف التردد العالي في دائرة الفتحة.
دائرة الإثارة الذاتية، والتي تنتمي إلى دائرة ردود الفعل القيمة المتوسطة.
الدوائر المطلوبة لإضافة إلى الدائرة الرئيسية، لا وجود مغناطيسية أو شحن مسبق
عملية البدء مطلوبة، لذلك يتم تبسيط الدائرة الرئيسية وعملية تحديد الأخطاء بسيطة
4.5 دائرة الحد من الجهد والتيار: لحماية IGBT ، بمجرد أن يتم تحويل الجهد والتيار من
IGBT تتجاوز القيمة الاسمية، زاوية الزناد من الترانزستور على جانب المُستقيم هو على الفور
يتم تعديلها لتقييدها تلقائيًا إلى القيمة المسجلة.
4.6 جميع دوائر التحكم على لوحة دائرة مطبوعة واحدة، مما يقلل كثيرا من الأخطاء الناجمة عن
اتصالات الاتصال
4.7 يتم تحديد معايير المكونات الكهربائية الرئيسية من خلال محاكاة الحاسوب
وقد أثبتت التجارب أنها أكثر دقة من تلك التي تستخدم في الأساليب الكلاسيكية
التصميم لديه دقة وموثوقية أعلى.
4.8 دائرة حماية المستشعرات
4.8.1 دائرة حماية من التيار الزائد والقطع:
يتم تحديد القيمة الحد الأقصى عموماً إلى 105% من التيار المسموح به ، وقيمة التيار الزائد هي:
عندما يصل التيار المباشر إلى 1.05 مرة التيار المباشر
التيار الاسمي، يتم عكس إشارة التيار التي تم أخذها من محول التيار بواسطة المحول،
ويتم سحب نبض الزناد المباشر مرة أخرى. وهذا هو أن زاوية الزناد النبض يتم تغييرها إلى
يقلل من التيار و يلعب دورا في قطع التيار. عندما يصل التيار المستمر
1.1 مضروبة في التيار الاسمي، يتم سحب زاوية إطلاق النبض إلى 150 درجة، و
إمدادات الطاقة عالية التردد تُغلق تلقائياً
ضوء المؤشر مضاء لإرسال إشارة إنذار
4.8.2 دائرة حماية من الإفراط في الجهد وقطع الجهد
يتم تحديد القيمة المحدودة عموماً إلى 105% من الجهد الاسمي ، وقيمة الجهد الزائد
عادةً ما يتم تعيينها على 110% من الجهد المسموح به عندما يصل الجهد عالي التردد إلى
1.05 مضروبة في الجهد القياسي، إشارة الجهد المأخوذة من الجهد عالي التردد
يتم عكس المحول، ويتم سحب نبض الزناد للمصحح.
وهذا هو، يتم تغيير زاوية إطلاق النبض لتقليل الجهد ولعب دورا في
عندما يصل الجهد عالي التردد إلى 1.1 مرة من القيمة المسجلة
الجهد، يتم سحب زاوية الزناد نبض إلى 150 درجة، والطاقة عالية التردد
يتم إيقاف إمدادات الكهرباء تلقائيًا. في نفس الوقت ، يتم تشغيل ضوء مؤشر الإزدحام
إرسال إشارة إنذار.
4.8.3 دائرة حماية من انخفاض الجهد وخسائر المراحل
يتم تجهيز دائرة التحكم في إمدادات الطاقة عالية التردد باكتشاف انخفاض الجهد
عندما يكون الجهد في الخط الداخل أقل من 10 ٪ ، حماية انخفاض الجهد
الدائرة تحجب نبض الزناد المباشر، بحيث لا يمكن أن تكون إمدادات الطاقة عالية التردد
بدأت. عندما مدخل التيار المتردد ثلاثي المراحل مفقودة، بالإضافة إلى حجب محرك التمرير
النبض، كما أنه يدفع الضوء المؤشر لإطلاق إنذار.
4.8.4 حماية نقص المياه
توصيل الاتصال مفتوح عادة من رلاي ضغط المياه في سلسلة مع التردد العالي
دائرة التحكم في إمدادات الطاقة. عندما يكون ضغط المياه أقل من 1.5kg/cm3 ،
لا يمكن تشغيل الدائرة ولا يمكن تشغيل مصدر الطاقة عالي التردد ، وبالتالي
لعب دور في حماية نقص المياه.
4.8.5 عملية تصنيع أجهزة الاستشعار: يتم تصنيع لفائف أجهزة الاستشعار من النحاس خالي الأكسجين T2
أنبوب بعد التسخين ، المخلل ، المسبوب ، ويرش مع 167 نوع درجة حرارة عالية
مقاوم للطقس والرطوبة والطلاء العازل عالي القوة.
3.9 الموردين ومصادر مكونات مصدر الطاقة الرئيسية:
| لا، لا، لا | الاسم | المواصفات والنماذج | المصنع |
| 1 | IGBT | FF200K12KS4 | تقنيات إنفينيون |
| 2 | الجهاز الرئيسي للاتصال | 400A | تشينت، تشجيانغ |
| 3 | وحدة المصلح | 400A /1600V | (روهي) ، (تشانغتشو) |
| 4 | مكثف الرنين | 2.6 | ألكون، الهند |
| 5 | مكثف المرشح | 1000uF/800VDC | كري نيو إنرجي، ووكسي |
| 6 | محول التحكم، مرشح | قطع كهربائية مساعدة | تشينت، تشجيانغ |
| 7 | لوحة التحكم الرئيسية | 200 كيلوواط | مصنعنا |
| 8 | لوحة محرك العاكس | 200 كيلوواط | مصنعنا |
