| الاسم التجاري: | WONDERY |
| رقم النموذج: | 90 كيلو واط |
| مو: | 1 مجموعة / مجموعات |
| السعر: | TO BE ENGOTIATED |
| موعد التسليم: | 60 يوما |
| شروط الدفع: | L/C، T/T |
فرن الاندفاع الصناعي للصب الجاذبية للصهر
1.نظرة عامة
يتبنى فرن الصب الجاذبية بقدرة 90 كيلوواط تصميم خندق ذوبان مزدوج وهيكل جسد إدخال مزدوج.
مزايا هذا الهيكل هي أنه يوازن درجة حرارة خندق الذوبان وكل جزء من الفرن
لتحقيق تأثيرات توفير الطاقة، ويزيد من نطاق التحريك الكهرومغناطيسي لجعل توزيع كل
الغرض من فرن الصب الجاذبية: ذوبان النحاس والبرونز والنحاس
سبائك النحاس الأخرى للذوبان والحفاظ على الحرارة.
2.المعلمات التقنية
المعلمات التقنية لفرن صهر النحاس بنظام الجاذبية 90KW
| لا، لا، لا | الاسم | الوحدة | البيانات |
| 1 | الحد الأدنى للقدرة | T | 0.1 |
| 2 | الطاقة الإجمالية الاسمية | T | 1.2 ((يمكن زيادة أو تقليل حسب متطلبات العميل) |
| 3 | الطاقة المسجلة | KW | 90 |
| 4 | الجهد القياسي للمحفز | V | 380 |
| 5 | مرحلة جهاز الاستشعار | 3 | |
| 6 | تردد جهاز الاستشعار | هرتز | 50 |
| 7 | معدل الذوبان | طن/ساعة | 0.3 |
| 8 | قوة العزل | KW | 50 |
| 9 | درجة حرارة العمل الاسمية | °C | 1250 |
| 10 | عامل القوة |
0.45 ~ 0.5 ((قبل التعويض) 0.9~1 ((بعد التعويض) |
|
| 11 | ضغط مياه التبريد | أبي | (2~3) × 105 |
| 12 | استهلاك مياه التبريد | طن/ساعة |
7 (ملف التشغيل: 3) (السترة المبردة بالماء: 4) |
3.مبدأ العمل والهيكل الرئيسي
3.1 تم تصميم هذا المنتج باستخدام مبدأ الحث الكهرومغناطيسي.
عندما يتم تطبيق جهد التيار المتردد على لفائف الحث، يتم إنشاء تدفق مغناطيسي متبادل.
دائرة مغناطيسية مغلقة من خلال النواة الحديدية. هذا التدفق المغناطيسي المتناوب يحفز قوة الكهربائية الحركية
هذا التيار يمر عبر مقاومة الشحنة المعدنية ويحول الطاقة الكهربائية
إلى طاقة حرارية، والتي تذوب المعدن في الخندق المنصهر.

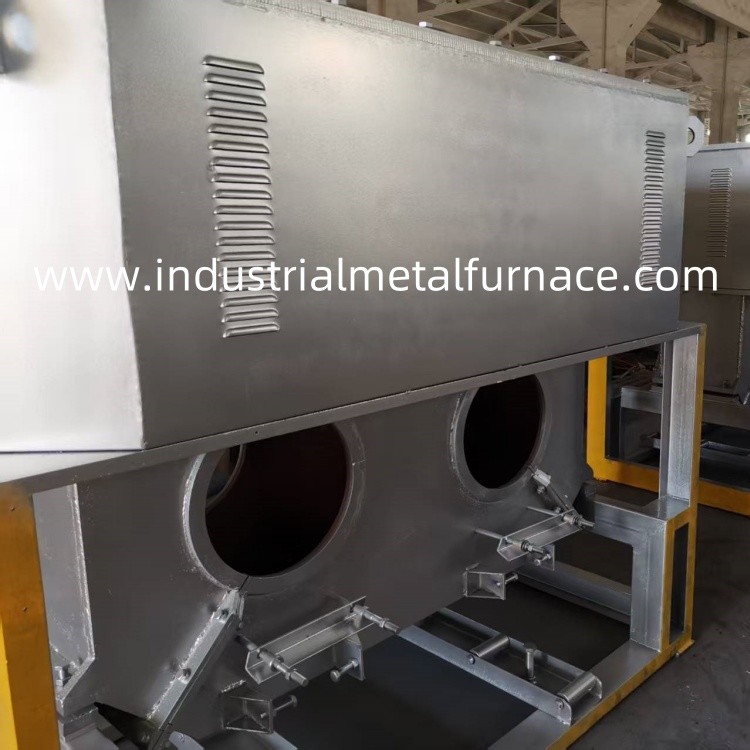

3.2 يتكون هذا المنتج من جسم الفرن، وإطار الفرن، و جسم التشغيل، ونظام تبريد الفرن الكهربائي،
خزانة التحكم، الخ
نطاق فولتاج الفرن الكهربائي: 90 فولت، 120 فولت، 150 فولت، 180 فولت، 210 فولت، 250 فولت، 300 فولت، 380 فولت
3.3 يستخدم فرن ذوبان النحاس الكهربائي الذي يتم صبّه بواسطة الجاذبية بنية استقبال عمودية "فم" للقلب الحديدي
مطوية ولوحات الصلب المطاوعة، والبركة المنصهرة مصنوعة من الطوب المقاوم للنيران بعد مواد العزل والمواد المقاومة للنيران
هممربوطة معاً
3.4 تتكون جسد الحث من اثنين من الحوافز، اثنين من النواة الحديدية، واثنين من خروط الصهر.
من المواد المقاومة للنيران المربوطة و سترة تبريد المياه.
المواد وتقليل خسارة الطاقة من غلاف الجسم الحثية، وتتكون غلاف الحثية من نصفين، مع العزل
مادة في الوسط. قشرة جسم التشجيع تستند إلى سطح اللحاء العلوي عند تجميعه.
3.5 أثناء عملية الصهر ، لا يجب أن تكون درجة حرارة المياه المدخلة أعلى من 35 درجة مئوية ، ودرجة حرارة المياه الخارجة
يجب أن تكون درجة الحرارة أعلى من 55 درجة مئوية، ويجب قياس معدل تدفق المياه بشكل متكرر.
المستوى المطلوب، يجب تنظيف الميزان.
3.6 هذا الفرن الصناعي لذوبان المعادن يتطلب أن تكون جودة مياه التبريد تلبي المتطلبات التالية: قيمة الحموضة
داخل النطاقمن 7 ~ 8، والصلابة ليست أكبر من 7، والمحتوى الإجمالي للمواد المعلقة والمواد الصلبة المذابة لا
تتجاوز العشرة، لذا لتجنب تلوث مياه التبريد وتسديد قنوات المياه.
5.نطاق التوريد
| لا، لا، لا | الاسم | كمية | ملاحظة |
| 1 | غلاف فرن الصب الجاذبية | 1 مجموعة | تخفيف الضغط |
| 2 | مواد مقاومة للحريق | 1 مجموعة | للإنشاءات ذات الأفران الواحدة |
| 3 | سترة مائية من الفولاذ المقاوم للصدأ | 2 قطع | 1Cr18Ni9Ti (321) |
| 4 | لفائف الحث | 2 قطع | |
| 5 | قلب التوصيل | 2 قطع | مستوردة من اليابان، Z10 |
| 6 | قناة الذوبان | 2 قطع | سبيكة النحاس |
| 7 | الخزانة الكهربائية 45 كيلوواط | 2 قطع | النوع الجاف الموازن ثلاثي المراحل |
