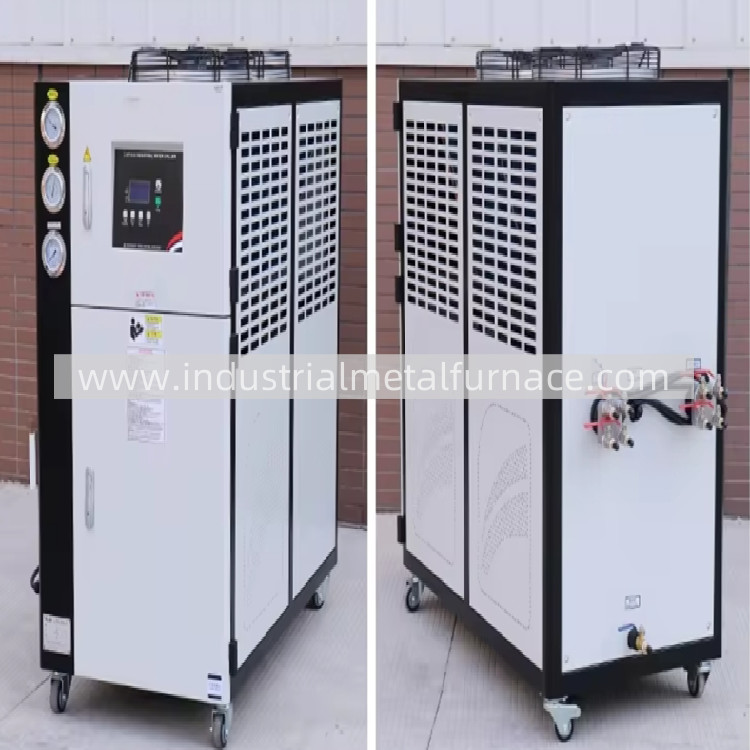

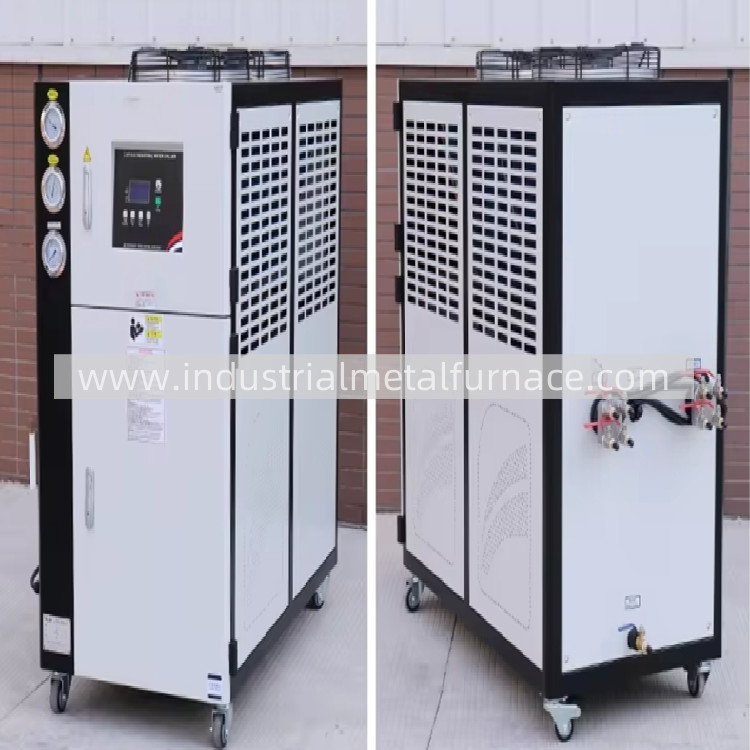

طلاء هواء صناعي مخصص فرن ذوبان المعادن الصناعية
1تعليمات الاستخدام
1يتم استخدام هذه الوحدة التبريد الصناعية في ظروف العمل القياسية ويجب استخدام مياه الصنبور النظيفة كسائل تبريد.
3معيار إمدادات الطاقة: 3P-380V-50Hz، تقلبات الجهد المسموح بها ±10٪، فرق الجهد المرحلي المسموح به ±2٪.
4الرفع الفعلي للمحرك الرئيسي هو رفع المضخة ناقص خسارة الرأس داخل المحرك الرئيسي (1mH2O=9.8kPa)
5. إذا كان لديك متطلبات أخرى ، يرجى الإشارة. يمكننا قبول الطلبات الخاصة ؛
6المبردات المبردة بالهواء تولي اهتماماً كبيراً لتفريغ الحرارة. قبل التثبيت، يرجى اختيار مكان مع أساس مستقر، الهواء غير المعوق، وبدون تلوث تآكل.إذا كان هناك غطاء، من الأفضل أن تكون على ارتفاع أكثر من 2 متر فوق الآلة.
إذا كنت لا تزال تجد أن الهواء المحيطة هو خنق أثناء الاستخدام، يرجى تثبيت مروحة العادم للحفاظ على الحمل الهوائي، أو
استخدام قناة العادم لتفريغ الهواء الساخن الصادر إلى الخارج. وهذا لن يزيد فقط من عمر الخدمة
التبريد الهوائي، ولكن أيضا تحسين الكفاءة وخفض التكاليف.
7يجب أن تكون درجة الحرارة المحيطة لتثبيت الآلة أقل من 36 درجة مئوية لضمان أن الآلة يمكن أن تؤدي
في أقصى كفاءتها
2.المعلمات التقنية
| لا، لا، لا | البند | المواصفات | المعلمات |
| 1 | النموذج | المبرد بالهواء | WDL-AE-06A |
| نطاق تحكم درجة الحرارة | °C | +5 +35 | |
| دقة التحكم في درجة الحرارة | °C | ±1-2 | |
| 2 | قدرة التبريد الاسمية | كيلوواط | 16.9 |
| كيلو كالوريا/ساعة | 14530 | ||
| 3 | إمدادات الطاقة | V | 3P-380V-50HZ |
| 4 | قوة الجهاز | كيلوواط | 6.6 |
| 5 | تيار الجهاز | أ | 14.2 |
|
6
|
ضاغط | النوع | المجلد المرفق بالكامل |
| طاقة دخول التبريد (كيلوواط) | 4.5 | ||
| تيار تشغيل التبريد (A) | 9.8 | ||
| 7 | مروحة | النوع | مروحة التدفق المحوري للدوار الخارجي |
| حجم الهواء (m3)/(هـ) | 6000 | ||
| 8 | مضخة مياه مدمجة | النوع | مضخة المياه النظيفة الطائرة المركزية |
| الرفع (mH)2أ) | 20 | ||
| معدل التدفق (m3 / h) | 4 | ||
| 9 | المكثف | النوع | نوع أنبوب النحاس ذو غلاف زعانف الألومنيوم |
| قدرة تبادل الحرارة (كيلوواط) | 21.4 | ||
| 10 | مُبخر | النوع | نوع الملف |
| قدرة تبادل الحرارة (كيلوواط) | 17.0 | ||
| معدل التدفق (m3 / h) | 2.91 |
| 11 | خزان المياه المدمج | المواد | SUS304 أو PP |
| الحجم ((L) | 70 | ||
| 12 | أنابيب | منفذ وسائل الإعلام المائية المبردة | DN25 ((وفقا لمتطلبات العميل) |
| مدخل وسائل المياه المبردة | DN25 ((وفقا لمتطلبات العميل) | ||
| 13 | جهاز تحكم كمبيوتر صغيراً يظهر درجة الحرارة رقمياً | عرض الحالة | عرض أنبوب رقمي باللمس |
| الناتج | Gw532A | ||
| اختيار جهاز الإخراج | مخرج رله | ||
|
14
|
جهاز الإنذار | درجة حرارة غير طبيعية | درجة حرارة المياه الدائرة منخفضة جدا للإنذار وقطع ضاغط |
| مرحلة عكسية إمدادات الطاقة | الكشف عن مرحلة الطاقة يمنع المضخة والضاغط من العكس | ||
| خطأ الجهد العالي والمنخفض | مفتاح الضغط يكتشف حالة الضغط لنظام المبرد | ||
| الحمل الزائد للضاغط | حماية ضاغط | ||
| ارتفاع درجة حرارة الضاغط | الحامي الداخلي يحمي الضاغط | ||
| زيادة في حمولة المضخة | حماية المضخة | ||
| إنذار منخفض للمياه | مفتاح مستوى الماء | ||
| دائرة قصيرة | مفتاح الهواء | ||
| 15 | الأبعاد | الطول ((ملم) | 1200 ((الإشارة) |
| العرض ((ملم) | 650 ((الإشارة) | ||
| الطول ((ملم) | 1480 (الإشارة) | ||
| 16 | وزن الجهاز | كيلوغرام | 250 ((الإشارة) |
