550 درجة مئوية بوجي محرقة أسلاك الألومنيوم التسخين سيارة فرن أسفل للفولات الألومنيوم
1التطبيق
RT3-380-5 فرن المعالجة الحرارية من نوع العربة يستخدم أساسا لعمليات المعالجة الحرارية مثل
تبرئة أسلاك مختلفة من سبيكة الألومنيوم
2المعلمات التقنية الرئيسية
| لا، لا، لا | البند | المعلمات التقنية |
| 1 | الطاقة المسجلة | 220 كيلوواط + 5٪ (1-100٪) قابل للتعديل |
| 2 | معايير إمدادات الطاقة | 440 فولت، ثلاث مراحل، 60 هرتز |
| 3 | درجة الحرارة الاسمية | 550 درجة مئوية، درجة حرارة مشتركة 300-500 درجة مئوية |
| 4 | سرعة تسخين الفرن الفارغ | ≤1.5 ساعة |
| 5 | عدد مناطق الرقابة | 4 مناطق مستقلة لتحكم درجة الحرارة في الأمام والخلف مع 4 ثيرموبار |
| 6 | حجم العمل الفعلي | 5700×1800×2100ملم (الطول × العرض × الارتفاع) |
| 7 | أبعاد جسم الفرن | 6450×2800×3620ملم (الطول×العرض×الارتفاع) الارتفاع لا يشمل ارتفاع إطار باب الفرن |
| 8 | العربة خارج المنطقة | طول ~ 14000mm |
| 9 | وصلة عنصر التدفئة | ي ي ي ي ي |
| 10 | توحيد درجة الحرارة | ± 5°C |
| 11 | دقة التحكم في درجة حرارة الأداة | ± 1°C |
| 12 | خسارة الطاقة في الفرن الفارغ | ≤ 10% |
| 13 | طريقة التحكم في درجة الحرارة |
منظم الطاقة، منظم PID، جزيرة اليابانية عداد مع 32 مرحلة التحكم في درجة الحرارة، 485 واجهة الاتصال وشاشة لمسة 15 بوصة،والتي يمكن توصيلها بنظام MES للمصنع أو نظام ERP في المستقبل. الشاشة التي تعمل باللمس يمكنها تسجيل البيانات التاريخية لأكثر من عام، وتخزين أكثر من 10 عمليات، ولديها إنذار زيادة درجة الحرارة. |
| 14 | ارتفاع درجة حرارة الجدار الخارجي الجانبي للمكّة | <40 درجة مئوية |
| 15 | مواد عناصر التدفئة | 0Cr2 5 AL 5 ((شريط) |
| 16 | مواد قاع الفرن | ZG3 0 Cr 18Mn12 Si 2 N الصلب المقاوم للحرارة سمك إجمالي 30mm |
| 17 | طريقة التحميل | يتم رفع قطعة العمل على سطح العربة ، ويتم دفع العربة في التدفئة |
| 18 | نموذج غطاء الفرن | تبني بنية الألياف المقاومة للحرارة العالية |
| 19 | نموذج فتح وإغلاق أبواب الفرن | 1 مجموعة من الرفع الكهربائي 2 طن تتحرك صعودا وهبوطا وزنها الخاص يضغط ويغلق |
| 20 | نموذج دخول وخروج العربة | 1 مجموعة من 5.5KW الحد من عجلة الدبوس الدورية تدفع العجلة في وخارج |
| 21 | أقصى قدرة تحميل | 48 قطعة Ø630 × 475 ملم، 250 كجم/قطعة، 12 طن في المجموع |
| 22 | مروحة الدوران |
4 مجموعات × 11KW من مروحة التردد المتغير، قطر شفرة المروحة φ600mm، سمك 180mm، حجم الهواء 15000m3 / h، مادة شفرة المروحة: 310S، مادة عمود المروحة: 310S. تم تصميم فرن سبائك الألومنيوم للدورة 45 مرة في الدقيقة لتحقيق توحيد درجة حرارة فرن عالية. |
| 23 | منقلبات الرياح | مصنوعة من صفيحة من الفولاذ المقاوم للصدأ 304 سميكة 2 مم ، وهي مقلوبة ومثبتة. وهي مقسمة إلى 4 مناطق رئيسية لتحويل الهواء الساخن. |
| 24 | وضع إمدادات الطاقة للسفر بالعربة | محرك سلسلة الخزان |
3مقدمة هيكلية

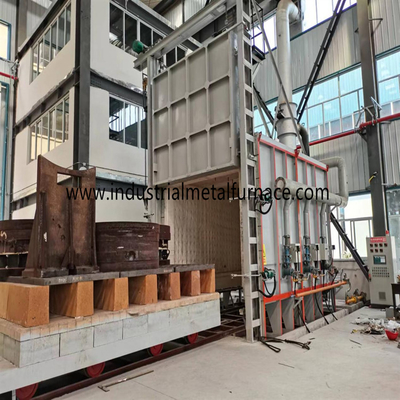

RT3-380-5 فرن المعالجة بالمقاومة الكهربائية من نوع عربة يتكون بشكل رئيسي من غلاف الفرن ،
باب الفرن وآلية رفع باب الفرن وآلية ضغط باب الفرن وآلية الختم؛ عربة تحمل
وآلية سحب العربة، وهيئة الفرن وآلية إغلاق العربة؛ عناصر التدفئة وأجهزة التثبيت.
نظام التحكم التلقائي في درجة حرارة الفرن ، نظام المروحة الدائرة ، الخ
نظام تداول الهواء الساخنتدور الهواء الساخن لهذه المعدات تتكون أساسا من 4 مروحة طرد مركزي

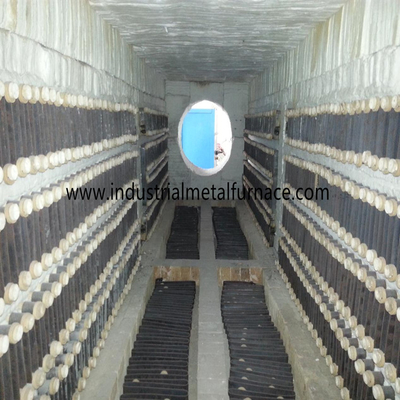

لوحات توجيه من الفولاذ المقاوم للصدأ. يتم نفخ الحرارة المنبعثة من عنصر التدفئة بالتساوي في منطقة العمل الفعالة بواسطة
المروحة والعمود مصنوع من Cr20Ni20. لضمان الاستخدام الطبيعي لل
يتم تبني محمل، تبريد الهواء.
