صناعية 6 محور 6.5kg روبوت أوتوماتيكي الألومنيوم إنغوت تكوين آلة صب
1الوظيفة الأساسية

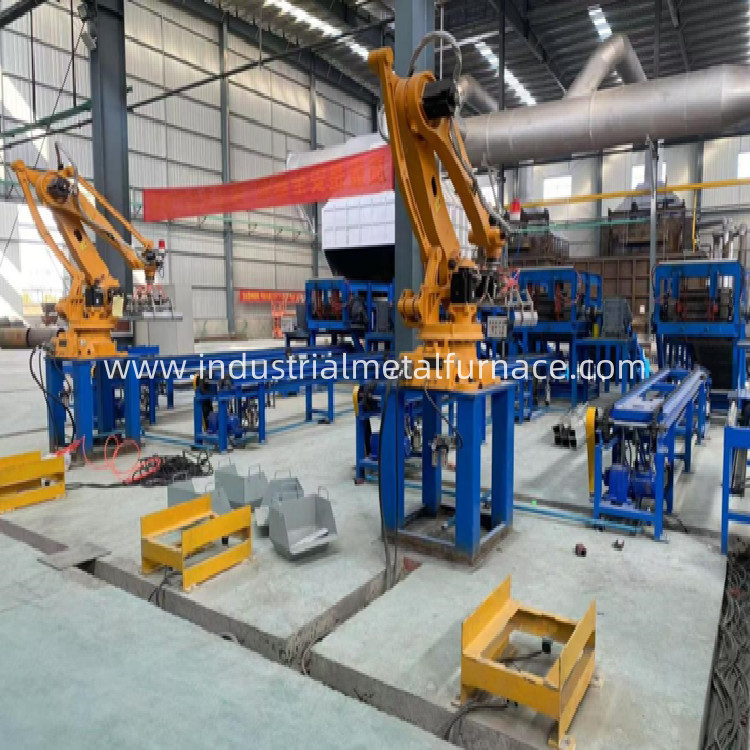

الروبوت آلة تراكم البلاط هو جهاز صناعي الآلي مصممة لتراكم بكفاءة

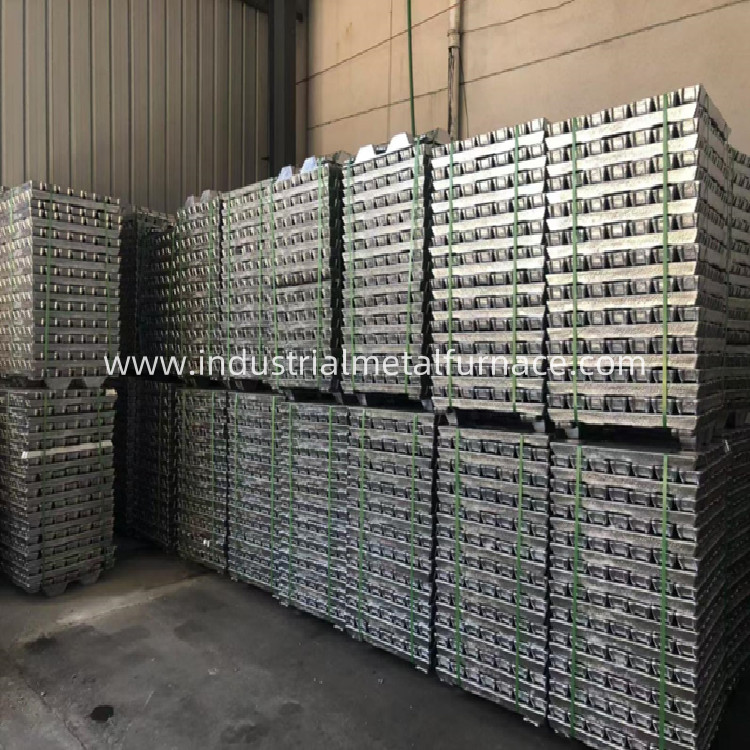

البلاطات المعدنية (مثل الألومنيوم) إلى أكوام منظمة للتخزين أو النقل أو المعالجة.
فيما يلي أهم وظائفها وميزاتها بناءً على نتائج البحث:
1التراكم الآلي:
آلة ناقلة صب البلاط الألومنيوم تحل محل العمل اليدوي عن طريق التقاط البلاطات المبردة بشكل مستقل من
ناقل أو خط التبريد وترتيبها في أنماط مكدسة مبرمجة مسبقاً (على سبيل المثال، طبقات متناوبة عند 90 درجة)
أو زوايا 180 درجة لتحقيق الاستقرار).
2الدقة والكفاءة:
• مجهزة بأذرع الروبوتات (على سبيل المثال، الروبوتات ذات 4 محاور) ومقبضات، فإنها تضمن سرعة عالية، ويمكن تكرار
مع الحد الأدنى من الأخطاء.
• تتضمن بعض الأنظمة PLC (المتحكم المنطقي القابل للبرمجة) للتحكم الدقيق في الحركة
حساب الطبقات
3السلامة والحد من العمالة:
• يزيل المخاطر المرتبطة بالتعامل اليدوي مع السبائك الثقيلة (على سبيل المثال ، 20 كجم أو أكثر) أو الساخنة
(> 100 درجة مئوية)
يقلل من متطلبات القوى العاملة (على سبيل المثال ، من 3 ٪ إلى 4 عمال إلى 1).
4أنماط التراكم القابلة للتخصيص:
• قابلة للتكوين لأحجام البلاط المختلفة وترتيبات الطبقات (على سبيل المثال، مجموعات 11 طبقة مع
التوجهات المتغيرة).
• بعض الأنظمة تتضمن آليات للقفز بشكل آمن.
6التوافق مع خطوط الإنتاج:
يعمل بسلاسة مع نظام الصب، التبريد، ونظم النقل، وتشكيل سلسلة مستمرة
سير العمل الآلي
تطبيقات: تستخدم بشكل رئيسي في صناعات صب الألومنيوم ومصانع التحليل الكهربائي وإعادة تدوير المعادن
المرافق.
2المعلمات التقنية للروبوت الصناعي لإنتاج البلاط
| لا، لا، لا | المعلمات التقنية | |
| 1 | الحجم الفعلي للمشبك | 700 × 840 ملم (الطول*حجم فتحة) |
| 2 | سرعة الدوران | قابلة للتعديل، دورة واحدة 3.5 ثانية 5.0 ثانية |
| 3 | الوزن المطبق للبرميل الألومنيوم | 5.5±0.5 كجم / قطعة |
| 4 | الحد الأقصى لارتفاع التراص | 1650 ملم (يمكن تعيين عدد طبقات البلاط) |
| 5 | زاوية دوران الروبوت | 360 درجة إعداد حر |
| 6 | سرعة تجميع البلاط | حوالي 5-8 طبقة/دقيقة |
| 7 | وزن رفع الجهاز | 120-200 كجم |
| 8 | عدد البلاطات الألومنيومية التي يتم نقلها في كل مرة | 7 زجاجات، فم كبير متجه للأعلى |
3الخصائص التقنية
| لا، لا، لا | الخصائص التقنية |
| 1 | محرك محرك الستة محاور ، ضوضاء تشغيل منخفضة ، تشغيل مستقر ، معدل فشل منخفض ، دقة التراكم العالية ، باستخدام روبوت كاواساكي الياباني. |
| 2 | كفاءة عمل عالية ، 3-5 مرات كفاءة تراكم البلاط التقليدي. يمكن أن يدرك تراكم البلاط المتزامن لآلة صب 1 أو 2 ، مما يوفر تكاليف المستخدم. |
| 3 | إنها تحتل مساحة صغيرة ولديها طرق تثبيت مختلفة ، والتي يمكن أن تحقق التقاط متعدد النقاط والتراكم متعدد النقاط. |
| 4 | استخدام شاشة LCD ملونة 6.4 بوصة، شاشة لمسة حساسة للغاية، واجهة تشغيل بسيطة وبديهية، ويمكن تحقيق تشغيل بارع بعد نصف ساعة من التدريب. |
| 5 | جهاز تحكم روبوت محمول / مضمن: يمكن للمستخدمين تعيين عدد طبقات التراص وزاوية الدوران وفقًا لاحتياجاتهم ، ويمكن تخزين عشرات الآلاف من البرامج. |
| 6 | يمكن استخدامه بشكل موثوق في درجة حرارة المحيط من -25 °C ~ 50 °C وفي الغبار والضباب النفطي. |
|
7 |
تتبنى مجموعة الروبوتات المتراصمة التحكم البرمجية طوال العملية بأكملها. صيانة كاملة وسهلة: 0 درجة ، 90 درجة ، 180 درجة ، 270 درجة (أو 0 درجة ، 90 درجة).مسطحة الزوايا الأربعة من حزمة كاملة مضمونة. |
|
8 |
يمكن تعيين عدد طبقات التراص تعسفاً ضمن النطاق المتفق عليه، وارتفاع التراص ثابت.تطبيق جهاز نقل محرك الخدمة في آلية الحركة يجعل تشغيل المعدات أكثر استقرارا، موثوقة ودقيقة. فإنه يجلب الراحة الكبيرة لاستخدام وصيانة مستقبلية، بسيطة وتكلفة منخفضة التشغيل. |
| 9 | يتم زيادة مسافة فتح قبضة آلة صب البلاط لمنع تلف الروبوت بسبب انحراف البلاط الألومنيوم. |
| 10 | تتبنى آلية القبض على البلاط نوع التشبيك والدعم لتجنب سقوط البلاط بسبب الفرق في طول البلاطات المصبوبة. |
| 11 | سرعة الإمساك قابلة للتعديل |
4.المعلومات التقنية المقدمة
| البيانات التقنية |
| لا. | البند | الوحدة | كمية | ملاحظات |
| 1 | دليل المستخدم | 1 | مجموعة | الصورة المادية أو ملف PDF |
| 2 | مخطط كهربائي | 1 | مجموعة | الصورة المادية أو ملف PDF |
| 3 | مشكلة إطلاق النار: | 1 | حصة | الصورة المادية أو ملف PDF |
| 4 | قائمة أجزاء الارتداء | 1 | حصة | الصورة المادية أو ملف PDF |
| 5 | خطة ترتيب المعدات | 1 | حصة | الصورة المادية أو ملف PDF |
5مكونات التحكم الكهربائية
| لا، لا، لا | البند | أورجين | العلامة التجارية | ملاحظات |
| 1 | التوسع الرقمي | 8 في 8 خارج | سيمنز | |
| 2 | نظام الروبوتات | نظام التحكم العددي لـ 6 محاور | التنمية الثانوية | |
| 3 | الخزانة الرئيسية | 800*1900*500 | ||
| 4 | مكونات كهربائية منخفضة الجهد (بما في ذلك نظام التحكم في الناقل الأمامي والخلفي) | الطاقة حوالي 26 كيلوواط | (شنايدر) | |
| 5 | صمام الكهربائي | 4V210-08- DC 24V- LD 1 | (هينغي) | |
| التثبيت الكهربائي | ||||
| 6 | إمدادات الطاقة والبناء قبل خزانة التحكم | توصيل إلى خزانة تحكم النظام | واجب العميل | |
| 7 | جميع خنادق الكابلات والجسور والأنابيب | المواد والبناء | واجب العميل | |
| 8 | مواد الكابلات بعد خزانة التحكم | كابلات توصيل المعدات | واجب المورد | |
