فرن المعالجة الحرارية بالكرات الفولاذية من النوع الدوار
1. التطبيق
الكرة الفولاذية من النوع الدوارفرن المعالجة الحرارية للبيعيستخدم في
الكربنة والتبريد والتنظيف والتقسية لأجزاء الدرفلة
(مثل المحمل الداخلي والخارجي ، الكرات الفولاذية ، الأسطوانة ، الأسطوانة الدبوسية ، إلخ)
بقطر أقل من 30 ملم.
خذ Chrome Steel Ball كمثال:
أجزاء العمل: كرة فولاذية كروم
أفران المعالجة الحرارية بالجملةالعملية: تبريد مشرق ، تلطيف ؛
الجودة: فرق صلابة الكرة الفولاذية من الكروم هو 2-4HRC
لنفس الدفعة.
صلابة مختلفة لنفس الكرة الفولاذية هي 1-1.5 HRC ، السطح
بدون نزع الكربنة والأكسدة.
2. الميزات
النوع الدوارأفران المعالجة الحرارية بالجملةتم تصميمه خصيصا.ال
الأجزاء المعالجة لها أسطح مشرقة ونظيفة وصلابة موحدة و
سطح لامع خالي من نزع الكربنة.
3. الميزات الرئيسية

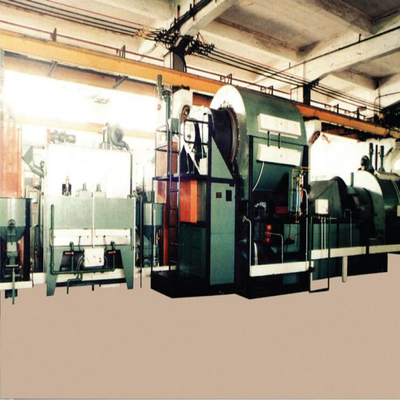

3.1 يتكون خط الإنتاج من آلة شحن دوارة
نوع آلة التنظيف ، فرن التبريد من النوع الدوار ، النطاط الصافي
نوع خزان التبريد ، آلة تنظيف النطاط الصافي ، تبريد النطاط الصافي
آلة ، فرن تقسية النطاط الصافي ، ونظام التحكم الكهربائي.
3.2 يعتمد خط الإنتاج على المحول للتدفئة ذات الجهد المنخفض.
كل أنبوب إشعاع تسخين متصل بالتوازي مع المحول ،
مما يزيد بشكل كبير من عمر أنابيب الإشعاع.
3.3 يتم معالجة أجزاء العمل في الفرن الدوار من نوع الأسطوانة المزدوجة.
يتم تسخين الأجزاء بشكل متساوٍ ، ويكون للغطاء عمر خدمة أطول.
3.4 يعتمد فرن المعالجة الحرارية من النوع الدوار على الغلاف الجوي بالتنقيط.
يدخل الغلاف الجوي إلى الفرن من خلال جهاز تغويز ويتم اكتشافه و
يتحكم فيها مسبار الأكسجين.
4. المواصفات والمعلمات الرئيسية
| نموذج | الطاقة المقدرة (kw) | درجة الحرارة المقدرة | حجم العمل (مم) |
إنتاج السعة (كجم / ساعة) |
|
GTB
|
65 | 950 | ̛740 * 110 * 1100 | 80 ~ 130 |
|
GTZ-1
|
90 | 950 | ̛770 * 130 * 1700 | 180 ~ 250 |
|
GTZ-2
|
110 | 950 | ̛770 * 130 * 2100 | 230 ~ 300 |
ملاحظات: GTB يمثل خط الإنتاج الأوتوماتيكي للفرن الدوار من نوع ذراع التعليق أثناء
تمثل GTZ خط إنتاج أوتوماتيكي من النوع الذي يدعم الأسطوانة.
