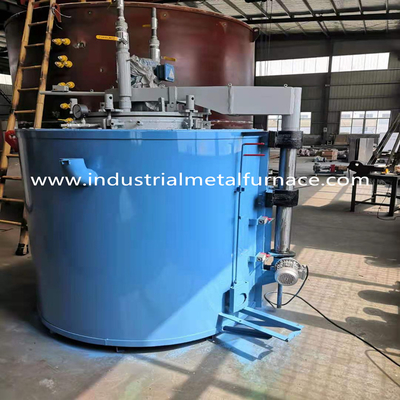

نوع الحفرةفرن أكسدة النيتروجين والمعالجة الحراريةفرن
1. التطبيق
هذه السلسلة من فرن غاز النيترة والأكسدة من نوع الحفرة الموفرة للطاقة هي دورية
نوع العملية الفرن الكهربائي ، وهوتستخدم لنترة الغاز والنترة والأكسدة ،
وكربنة الفولاذ الكربوني ، وسبائك الصلب ، والحديد الزهر ، ومسحوق المعادن
المنتجات والمواد الأخرى.
2. معايير التنفيذ
الفرن مصنوع وفقًا للمعايير الوطنية التالية:
2.1 المتطلبات الفنية الأساسية للمعدات الصناعية الكهروحرارية
(غب 10067.1-88)
2.2 الشروط الفنية الأساسية لفرن المقاومة (GB 10067.4-88)
2.3 طريقة قياس طبقة التسخين الفعالة للمعالجة الحرارية
الفرن (GB9452-88)
2.4 سلامة المعدات الكهروحرارية الجزء الأول عام
المتطلبات (GB5959.4-92)
2.5 سلامة المعدات الكهروحرارية الجزء الرابع: عام
متطلبات أفران المقاومة (GB5959.4-92)
3. المعلمات الفنية
| العنصر | وحدة | RN2-150-6 |
| الفولطية | الخامس | 380 |
| القوة المصنفة | كو | 150 ± 10 ％ |
| رقم المرحلة | 3 | |
| تكرر | هرتز | 50 |
| طريقة التوصيل | ص | |
| عدد مناطق التحكم في درجة الحرارة | منطقة | 3 |
| أقصى درجة حرارة للتشغيل | ℃ | 700 |
| توحيد درجة حرارة الفرن | ℃ | ± 5 (عند 650 درجة مئوية) |
| ارتفاع درجة حرارة الجدار الخارجي لغلاف الفرن | ℃ | ± 45 |
| فقدان الطاقة للغلاية الفارغة | 15٪ | |
| أبعاد العمل | مم | Ф 1000 × 2000 |
| حجم مجرى الهواء | مم |
Ф 1000 × 2000
|
| حجم الفرن | مم | Ф1200 × 2400 |
| التحكم في درجة الحرارة | التحكم الآلي بشاشة اللمس PLC | |
| وضع التحكم في النيتروجين | التحكم الآلي في النيتروجين | |
| وضع رفع غطاء الفرن | الرفع الكهربائي الأوتوماتيكي | |
| مروحة تدوير الهواء الساخن | 3KW المياه المبردة المضادة للتآكل مختومة المحرك | |
| منفاخ تبريد | 1.5KW منفاخ | |
| نوع الغلاف الجوي | الأمونيا ، الأمونيا المتحللة ، النيتروجين ، الهواء ، | |
| التحكم في الغاز | يتم التحكم في الغاز بواسطة صمام الملف اللولبي ومقياس التدفق ، | |
| سطح التسخين | حول جسم الفرن | |
| نوع حلقة الختم | حلقة ختم مطاط السيليكون | |
| طريقة التبريد من الختم الدائري | تبريد الماء | |
| مضخة فراغ (إزالة الأكسدة ، وتقليل وقت التطهير واستهلاك النيتروجين والأمونيا) | مضخة تفريغ 2X-70 | |
| قدرة التحميل | كلغ | |
| مادة الفرن | 10mmm سميكة 310S الفولاذ المقاوم للصدأ | |
| مادة درع الرياح السفلي لغطاء الفرن | 6 مللي متر سميكة من الفولاذ المقاوم للصدأ 310S | |
| مادة مجرى الهواء | 4mm سميكة الفولاذ المقاوم للصدأ 310S | |
| مادة صندوق عزل غطاء الفرن | 8 مللي متر سميكة من الفولاذ المقاوم للصدأ 310S | |
| مادة عنصر التسخين | 0Cr21AL6Nb شريط مقاومة سبائك درجات الحرارة العالية | |
| درجة الفراغ | -0.1 ميجا باسكال |
4.Using الشرط
4.1 للاستخدام الداخلي ؛
4.2 لا يوجد غبار موصل وغاز قابل للانفجار وغاز تآكل يمكن أن يلحق أضرارًا جسيمة
المعادن والعزل.
4.3 لا يوجد اهتزاز واضح.
4.4 درجة حرارة البيئة: 0 ~ 35 ℃ ؛
4.5الرطوبة النسبية≤95٪ (25 ℃) ؛
4.6ارتفاع<2000 م
4.7 مدخل درجة حرارة مياه التبريد ≤30
4.8 الهواء المضغوط: الضغط 0. 4 0.6 ميجا باسكال ؛

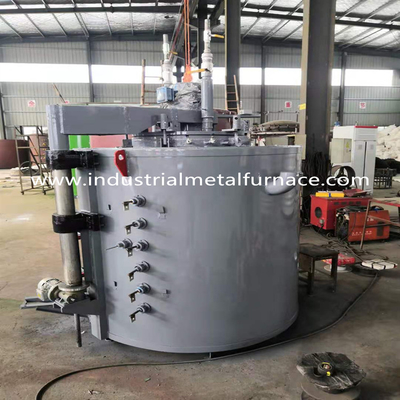

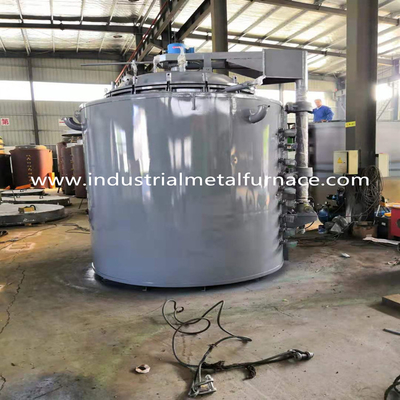

5. هيكل الفرن
يتكون هيكل الفرن الكهربائي بشكل أساسي من جسم الفرن ، وعنصر التسخين ، والمروحة
آلية الدوران ، فرن الفولاذ المقاوم للصدأ ، نظام التحكم في درجة الحرارة ، إمكانات النيتروجين
نظام التحكم ، إلخ. طريقة فتح وإغلاق غطاء الفرن هي الرفع الأوتوماتيكي الكهربائي ،
وحماية آلية التعشيق من خلال مفتاح السفر.
5.1 غلاف الفرن: الغلاف مصنوع بشكل أساسي من فولاذ 12 # -14 # وسماكة عالية الجودة 4 مم
لوحة فولاذية ملحومة في إطار صلب.يتميز الهيكل الفولاذي بالكامل بمزايا الجمال
المظهر ، الصلابة العالية والقوة. مظهر جسم الفرن مستقيم وجميل
بدون تجاعيد أو تفاوت ، يجب طلاء الجزء الخارجي من جسم الفرن بطبقتين من
دهان تمهيدي وطبقتين من دهان التشطيب حسب المواصفات ذات الصلة ويتم اختيار كود اللون
وفقًا لمعيار الصناعة العام أو معيار مصنع الطرف أ ، ويجب أن تكون الأجزاء الرئيسية
مطلية بطلاء مقاوم للحرارة العالية.
5.2 بطانة الفرن: البطانة عبارة عن هيكل مركب.الجسم الرئيسي مصنوع من الألومنيوم عالي الجودة
كتل مطوية من ألياف السيليكات المقاومة للحرارة من ماركة Luyang و Shandong. المثبتات القياسية والعلمية والعلمية
يتم استخدام طرق تركيب معقولة.يتم ضغط كتل الألياف مسبقًا مرة أخرى قبل التثبيت ،
ومثبتة على الغلاف بمثبتات خاصة من الفولاذ المقاوم للصدأ.السماكة الكلية للتركيب للفرن
البطانة 350 مم ، يتميز الهيكل بموصلية حرارية منخفضة ، وقابلية منخفضة للذوبان في الحرارة ، واستقرار كيميائي ممتاز ،
الاستقرار الحراري ، مقاومة الاهتزاز الحراري ، قوة الشد الممتازة ومقاومة التآكل
مقاومة درجات الحرارة لألياف سيليكات الألومنيوم هي 1260 ℃ ، ومواد التركيب مصنوعة من الفولاذ المقاوم للصدأ
جولة الصلب.بعد تصنيع جسم البطانة ، يتم تعظيم الكفاءة الحرارية للفرن.
5.3 عناصر التسخين:
إنها مصنوعة من سبيكة 0Cr21AL6Nb المقاومة للحرارة العالية. شرائط المقاومة مثبتة بـ
براغي سيراميك خاصة ، ملائمة للتركيب والصيانة والاستبدال.
لن يشكل أبدًا دائرة قصر حراري مع غلاف الفرن ويسبب ارتفاع درجة حرارة محلية
قذيفة الفرن.أثناء التثبيت ، يتم استخدام حشيات السيراميك لإفراغ جدار الألياف والجدار
شرائط المقاومة للتأكد من أن سطح الألياف لا يتلامس مباشرة مع شرائط المقاومة ،
وذلك لزيادة تأثير التسخين لشرائط المقاومة المسامير والحشيات الخزفية
مصنوعة من مادة اكسيد الالمونيوم ومتكلس في درجة حرارة عالية للتأكد من أنها لديها
قوة كافية وعمر خدمة. تنقسم المعدات إلى ثلاث مناطق تسخين ، و
ترتيب عناصر التسخين يتوافق مع تحديد مناطق التسخين.
تركيب عناصر التسخين الكهربائي: بهيكل معلق متطور ، الإشعاع
الكفاءة عالية ، يتم تعزيز التبادل الحراري في الفرن ، والكفاءة الحرارية
تم تحسين الفرن ، وإطالة عمر خدمة عنصر التسخين الكهربائي.
تتم معالجة عنصر التسخين في هيكل موجة بواسطة قوالب خاصة ويتم تثبيتها حولها
الفرن.عند استخدام المسامير اللولبية الخزفية لتثبيت شرائط المقاومة ، يكون السيراميك
تستخدم الحشيات لفصل حزام المقاومة عن البطانة الليفية.المسامير اللولبية الخزفية
تمر عبر جوانات السيراميك من قمة الموجة لشرائط المقاومة وتدور
في اتجاه عقارب الساعة لربط البطانة الليفية.لأن المسامير الخزفية لها ضلع شبه منحرف و
لديه التصاق قوي بالألياف ، شرائط المقاومة ثابتة بإحكام وسهلة التركيب.
5.4 خزان فرن النيتروجين
يوجد خزان غط من الفولاذ المقاوم للصدأ في الفرن ، وخزان الفرن مصنوع من الفولاذ المقاوم للصدأ
صفيحة فولاذية وفولاذ مقاوم للصدأ 310S من أجل عزل الغلاف الجوي الوقائي في الفرن
من الهواء الخارجي والحفاظ على حالة الختم ، تم تجهيز الجزء العلوي من الفرن أيضًا
مع جهاز الختم المبرد بالماء ، والذي يستخدم حلقة السليكون ذات درجة الحرارة العالية.
عندما يتم إغلاق غطاء الفرن ، يتم ضغطه بواسطة جهاز ضغط غطاء الفرن ،
ويتم تحقيق تأثير الختم عن طريق التبريد بالماء.
5.5 مجاري الهواء
من أجل جعل الهواء الساخن ينفخ بواسطة مروحة شكل الحمل الحراري في الفرن ، يكون الفرن
مجهزة بمجاري هواء.مجرى الهواء ملحوم بلوح من الفولاذ المقاوم للصدأ 4 مم (310S).
يتم وضع مجرى الهواء في خزان دثر.يتم تفجير الهواء الساخن بواسطة المروحة
الفرن من خلال عاكس الرياح ويدخل إلى قاع الفرن.بعد المرور
من خلال مجرى الهواء من أسفل الفرن ، يتم إدخال الهواء من الأسفل إلى
وسط الفرن وإعادة تدويره إلى أعلى الفرن.الهواء في الكعك
يصل الخزان إلى الحمل الحراري وتكون درجة حرارة الفرن أكثر اتساقًا.
5.6 مروحة دائرية
من أجل جعل درجة الحرارة في الفرن أكثر اتساقًا ، تدفق كبير 3kW
يتم تثبيت مروحة مضادة للتآكل مبردة بالماء بالهواء الساخن على غطاء الفرن ،
الذي يستخدم لتحريك الهواء في الفرن أثناء عملية التسخين لتشكيل حراري
دورة في الفرن.يتكون النظام من محرك مضاد للتآكل ، وجهاز تبريد بالماء ،
مروحة شفرة والمكره.عندما تكون قيد الاستخدام ، يحتاج المشغل فقط إلى النقر فوق عنصر التحكم
الزر ، ومصدر طاقة المروحة متصل بغطاء الفرن.عندما يكون الفرن
يرتفع الغطاء ، وينقطع التيار الكهربائي عن المروحة ، وتتوقف المروحة عن العمل.

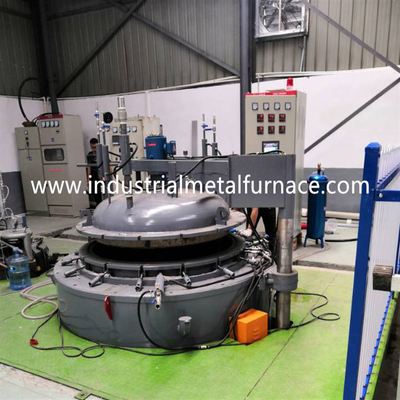

5.7 غطاء الفرن وآلية رفع الغطاء
وهي تتألف من جسم غطاء ، وصندوق عازل للحرارة ، ومروحة حرارية قوية ، و
أنبوب العادم وأنبوب مدخل الهواء اللوحة الخارجية للغطاء عبارة عن لوح فولاذي A3
بسمك 30 مم.
يتم الانتهاء من رفع غطاء الفرن بواسطة آلية الرفع الكهربائية ، والتي
يتم توفيره بواسطة جهاز محرك الطاقة.
عندما يحتاج غطاء الفرن إلى الرفع ، فقط ابدأ تشغيل جهاز الرفع ، الفرن
سوف يرتفع الغطاء ببطء.إذا كان غطاء الفرن بحاجة إلى خفض ، فقط افتح الغطاء
زر ، غطاء الفرن سوف يسقط ببطء.هناك مفتاحان حد في عمود الرفع.
عندما يرتفع عمود الرفع ، يقوم مفتاح الحد الأدنى بقطع مصدر الطاقة تلقائيًا
المروحة الدوارة وعنصر التسخين في الفرن لتجنب خطر سوء الاستخدام
عملية.عندما يرتفع غطاء الفرن إلى الموضع المحدد ، مفتاح الحد الأعلى
يقطع مصدر الطاقة تلقائيًا.
5.8 نظام ذكي للتحكم في درجة الحرارة
من أجل جعل درجة الحرارة في الفرن تصل إلى متطلبات التوحيد ،
الفرن مقسم إلى 3 مناطق للتحكم في درجة الحرارة.أداة التحكم الرئيسية
يعتمد نظام التحكم في درجة حرارة الفرن على ذكاء ياباني متقدم
جهاز تحكم بدرجة الحرارة الخبير لا يتجاوز الحد ، وهو مزود بقوة Shimadian
الزناد للتحكم في درجة حرارة الفرن.القيمة المقاسة والقيمة المعروضة هي
مستقل وأربعة أرقام ، ويتم ضبط قيمة التحكم في درجة الحرارة مسبقًا من قبل المستخدم.
في الوقت الحاضر ، يتم اختيار الثايرستور المتقدم عالي الطاقة ليكون المحرك والفرن
يتم التحكم في درجة الحرارة تلقائيًا بواسطة جهاز التحكم في درجة حرارة العرض الرقمي الذكي.
يحتوي النظام على خوارزمية تحكم ذكية متقدمة PID وضبط ذاتي مثالي
ووظائف التكيف الذاتي.يتم عرض المتحكم الذكي بدرجة الحرارة مرتين
يتم عرض الأنبوب الرقمي LCD المكون من أربعة أرقام ، وقيمة SV و PV في نفس الوقت.ثمانية
يمكن إدخال أنواع إعدادات النطاق بحرية.مصدر طاقة واسع النطاق AC100-240V
تم اعتماده ، لذلك لا داعي للقلق بشأن تذبذب جهد مصدر الطاقة.
يمكن للنظام أن يقوم تلقائيًا أو يدويًا بضبط قوة كل منطقة ، والتي يمكنها ذلك
تحكم أفضل في توحيد درجة حرارة الفرن.بعد ضبط الطاقة يدويًا ،
سيتحكم النظام تلقائيًا في درجة الحرارة وفقًا يدويًا
الطاقة المعدلة ، وهي مريحة للتشغيل ودقيقة للتحكم في درجة الحرارة.
أ) نظام التحكم في الطاقة:
يعتمد نظام التحكم والتنفيذ وحدة تجميع الثايرستور عالية الطاقة ،
سبائك الألومنيوم تبديد الحرارة ومجموعة من نظام تبريد الهواء ، وهي مجهزة
مع قاطع دارة أوتوماتيكي وفتيل سريع للحماية الثانوية.
تحتوي كل منطقة من النظام على موصل تيار كبير مثل درجة حرارة الفرن
وحدة الحماية.بمجرد كسر الثايرستور بواسطة التيار بسبب الخطأ ، فإن
لا يمكن التحكم في التيار إذا لم يتم تثبيت موصل الحماية الحالي الكبير.
حتى لو تم تركيب جهاز الإنذار ، لا يمكن قطع مصدر طاقة التحكم الرئيسي.
إذا غادر المشغل ، فإن درجة حرارة الفرن ستكون خارجة عن السيطرة.بعد التثبيت
موصل الحماية الحالي الكبير ، بمجرد كسر الثايرستور بواسطة التيار ،
يصل الفرن إلى الحد الأعلى فوق قيمة إنذار درجة الحرارة ، يمكن أن يقطع الموصل
إيقاف تشغيل مصدر الطاقة الرئيسي في نفس وقت التنبيه ، والذي يمكن أن يضمن بشكل موثوق
التشغيل العادي للفرن وتجنب فقد الفرن بعد الخروج عن السيطرة.
بيان ظروف العمل في كل منطقة فرن كهربائي:
تحتوي كل مرحلة ومنطقة على ضوء مؤشر للإشارة إلى ما إذا كانت تعمل أم لا.عندما
يتم تسخين الفرن ، وميض ضوء المؤشر مع حجم التيار والموظفين
يمكن أن يرى بشكل بديهي ظروف العمل لكل مرحلة في كل منطقة من الفرن.
تم تجهيز كل منطقة ومرحلة من نظام التحكم في درجة حرارة الفرن بـ
مقياس التيار الكهربائي لعرض تيار العمل في الوقت الفعلي لعنصر التسخين.
جهاز الإنذار:
تم تجهيز كل منطقة من نظام التحكم الداعم بوظيفة
إنذار الصوت والضوء الزائد.ما دامت أي منطقة في الفرن
تصل إلى قيمة إنذار الحد الأعلى التي حددتها درجة الحرارة ، إنذار النظام
سيعطي إنذارًا ، وسيصدر مؤشر الإنذار المقابل لهذه المنطقة أيضًا
فلاش.في الوقت نفسه ، يتم قطع مصدر الطاقة الرئيسي للسخان بواسطة
موصل تيار كبير ، ويمكن للمشغل معرفة السبب مباشرة وفقًا لذلك
إلى إشارة الإنذار ، وذلك لضمان التشغيل الآمن للفرن.
وظيفة حماية الانترلوك:
كل جزء من أجزاء النقل الميكانيكي للفرن الكهربائي يعتمد تحكم التعشيق ،
بمعنى ، يتم قطع طاقة عنصر التسخين تلقائيًا بعد غطاء الفرن
يفتح قليلاً ، ويتم إيقاف غطاء الفرن تلقائيًا عند رفعه إلى
الموقف المعين.يتم استعادة طاقة السخان تلقائيًا عند الفرن
الغطاء مغلق ، وذلك لمنع سوء التشغيل والفشل بشكل فعال.
خزانة التحكم الرئيسية:
يعتمد جسم خزانة التحكم الرئيسية للفرن المعيار الوطني GGD ،
وأبعادها الإجمالية هي 2100 * 800 * 600 مم ، والتهوية وتبديد الحرارة
التأثير جيد.هيكل الخزانة مطلي باللون الرمادي الصناعي.تم تركيب مروحة تدفق محورية
على الباب الخلفي لكل خزانة تحكم ، والتي يمكن أن تقلل درجة الحرارة بشكل فعال
في خزانة التحكم بعد الحمل الحراري باستخدام مروحة تبريد SCR.
المكونات الكهربائية من ماركات محلية مشهورة.
5.9 معدات التبريد السريع
من أجل تلبية متطلبات التبريد للعملاء ، تم تركيب منفاخ تبريد
في الجزء السفلي من الفرن الكهربائي.الجزء العلوي من الفرن مزود بفتحة
منفذ التبريد ، والذي يتم إغلاقه عندما يعمل الفرن الكهربائي.عند التبريد ، افتح
منفذ التبريد وبدء تشغيل مروحة التبريد ، مما يجعل الهواء يتدفق في الفرن و
إخراج الحرارة ، وذلك لتحقيق الغرض من التبريد السريع

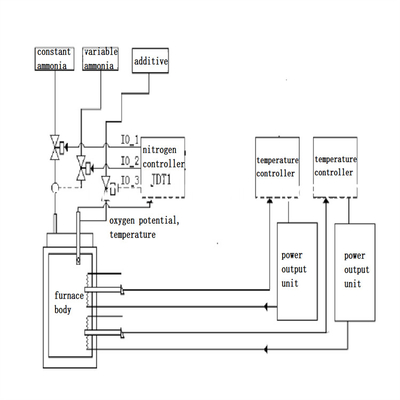

5.10 نظام التحكم في عملية النيتروجين
5.10.1 الميزات
أ) النموذج: نوع حفرة الفرن النيتروجين / درجة الحرارة (معدل تحلل الأمونيا)
نظام التحكم.
ب) العملية: يمكن استخدامها في عملية النتردة والنترة اللينة والتحكم الآلي في النيتروجين
المحتملة (معدل تحلل الأمونيا) ودرجة حرارة العملية.
ج) الجو المناسب: الأمونيا النقية والأمونيا والميثانول / الإيثانول وثاني أكسيد الكربون ، إلخ.
د) وضع التحكم: وضعان للتحكم في تحلل الأمونيا:
ه) في ظل الوضع التلقائي ، يتم استخدام محلل الهيدروجين الموصلية الحرارية
يتم استخدام المستشعر ووحدة التحكم في النيتروجين القابلة للبرمجة للتحكم في الأمونيا
معدل التحلل في الفرن عن طريق ضبط تدفق الأمونيا عبر صمام الملف اللولبي.
و) في الوضع اليدوي ، يكون غاز الأمونيا الثابت وغاز الأمونيا المنظم
يتم التحكم فيها بتدفق مستقر.
ز) برمجة العمليات: أداة التحكم في النيتروجين وأداة التحكم في درجة الحرارة
لتحقيق التحكم المتزامن في درجة الحرارة وإمكانات النيتروجين.كل عملية
يمكن تقسيم الإجراء إلى 10 أقسام ، ويمكن تخزين 100 مجموعة من الإجراءات.
يمكن تعديل البرامج من قبل المستخدمين بحيث يمكن استدعاؤها لاحقًا.
ح) وظائف النظام الأخرى: النظام له وظائف وقت العملية
الإنذار الانتهاء وإمكانية تجاوز الأمونيا.
5.10.2 التحكم في درجة حرارة الفرن
بالنظر إلى الموثوقية ودقة التحكم والتشغيل البسيط للنظام ،
يتم استخدام وحدة التحكم في درجة الحرارة المستوردة من اليابان كأداة أقل ،
ويتم استخدام الأداة الذكية للتحكم ، والتي يمكنها الضبط الذاتي والتكيف الذاتي
التحكم في كل منطقة ، بحيث تصل دقة التحكم لكل منطقة إلى أفضل قيمة ،
ويمكن أن تصل دقة التحكم في درجة الحرارة إلى ± 1 ℃.
5.10.3 تحكم PLC
يحسب نظام PLC ويحلل درجة الحرارة وتحلل الأمونيا
المعدل ، ويرسل القيمة المستهدفة لدرجة الحرارة وإمكانات النيتروجين إلى الأسفل
نظام لإدارة شاملة وموحدة حسب العمل الفعلي
الظروف التي تم جمعها بواسطة النظام السفلي ، يعرض النظام أيضًا درجة الحرارة ،
معدل تحلل الأمونيا ، إمكانات النيتروجين والوقت في عملية النيتروجين الفعلية.
وفقًا للنموذج الرياضي العام الذي وضعته شركتنا ، النظام
يتحكم تلقائيًا في عملية النيتروجين بأكملها (درجة الحرارة ، إمكانات النيتروجين ، الوقت ، إلخ).
في العملية الفعلية ، يحتاج العمال فقط إلى إدخال رقم العملية المقابل
وفقًا للمتطلبات المادية والتقنية لقطعة الشغل المراد تصنيعها
تتم معالجتها في كل منطقة ، واضغط على زر البدء ، والعملية برمتها
سيتم التحكم تلقائيًا بواسطة الكمبيوتر.
ج) التحكم في العملية لديه وظيفة التبديل لقسم الخطوة والتخطي.
5.10.4 المؤشر الفني:
دقة التحكم في إمكانات الأمونيا: ± 3.0٪ + H2 ؛
نطاق التحكم في معدل تحلل الأمونيا: 0٪ 100٪ ؛
دقة التحكم في درجة حرارة الفرن: ± 1 ℃ ؛
5.11 مولد البخار
5.11.1 المعلمات الفنية
الطاقة المقدرة: 9KW ،
قدرة التبخر المقدرة: 25 كجم / ساعة ؛
درجة حرارة البخار المقدرة: 171 درجة مئوية ؛
جهد العمل: 380 فولت ؛
حجم الماء: 28 لتر ؛
الوزن: 75 كجم ؛
البعد الكلي: 77 * 51 * 92 سم ؛
مزود الطاقة: 3 مراحل ، 380 فولت ، 50 هرتز ؛
قطر البخار الرئيسي (DN): 15 ؛
قطر صمام الأمان (DN): 15 ؛
قطر المدخل (DN): 15 ؛
5.11.2 تصميم وهيكل مولد البخار
أ) يتوافق مع معيار مولد البخار الصيني
ب) إنذار إغلاق مستوى الماء المنخفض
ج) أكثر من إنذار التوقف الحالي
5.11.3 الأجهزة الكهربائية الرئيسية ونظام التحكم في مولد البخار:
أ) يجب أن يكون السخان الكهربائي الرئيسي منتجًا مشتركًا.
ب) إن مكونات خزانة التحكم الكهربائية الرئيسية هي علامات تجارية مشهورة في الصين
ج) جهاز التحكم الآلي للحد من الضغط
د) جهاز تفريغ صمام التنفيس الأوتوماتيكي
ه) إيقاف التشغيل وفتح وظيفة حماية المرحلة
5.11.4 المكونات الرئيسية لمولد البخار
5.11.5 تغذية مضخة المياه
ب) مؤشر مستوى السائل
ج) صمام الأمان
د) تحكم الضغط
ه) صمام الصرف
و) مرحل مستوى السائل
ح) مستشعر مستوى السائل
5.12 مجفف الأمونيا
الفرن مجهز بمجفف للأمونيا لتجفيف الأمونيا
قبل أن تغذي داخل الفرن.
5.13 جهاز حرق الغاز العادم
الفرن مجهز بجهاز حرق غاز العادم.يمكن أن تسخن
الغاز الضائع وحرقه.لا يوجد تلوث للبيئة.
5.13 مضخة فراغ
الفرن مزود بمضخة تفريغ (2X-70) لشفط الهواء للخارج.
يمكن أن تقلل من استهلاك الأمونيا.
6. نطاق العرض
| رقم. | العنصر | الكمية | ملاحظة |
| 1 | جسم الفرن | 1 مجموعة | |
| 2 | عنصر التسخين | 1 مجموعة | |
| 3 | آلية رفع غطاء الفرن | 1 مجموعة | |
| 4 | خزان دثر | 1 مجموعة | 310 ثانية |
| 5 | مجاري هواء من الستانلس ستيل | 1 مجموعة | 310 ثانية |
| 6 | حامل تحمل الوزن في الأسفل | 1 مجموعة | |
| 7 | مروحة دوران الهواء | 1 مجموعة | |
| 8 | مروحة تبريد | 1 مجموعة | |
| 9 | مضخة فراغ | 1 مجموعة | 2 × -70 |
| 10 | مجفف الأمونيا | 1 مجموعة | |
| 11 | جهاز حرق غاز العادم | 1 مجموعة | |
| 12 | مولد البخار | 1 مجموعة | |
| 13 | نظام التحكم في درجة الحرارة | 1 مجموعة | نظام التحكم في النيتروجين |
| 14 | مجلس الوزراء السيطرة | 1 قطعة | PLC ، شاشة تعمل باللمس ، مشغل الثايرستور ، SCR ، إلخ |
| 15 | تحكم في درجة الحرارة | 3 قطع | |
| 16 | تعويض سلك التوصيل | 60 مترا | |
| 17 | الحرارية | 6 قطع | نوع K. |
| 18 | المكونات الكهربائية | كل مجموعة | المقاولين ، ومفتاح الهواء ، ومقياس الأمبير ، ومقياس الجهد ، ومفاتيح التشغيل الحراري ، |
7. مكونات نظام التحكم
| رقم. | العنصر | نموذج | الكمية | أصل |
| 1 | تحكم في إمكانات النيتروجين | سلسلة JDT | 1 | جينغشين ، الصين |
| 2 | مسبار الهيدروجين | QRO-113B | 1 | جينغشين ، الصين |
| 3 | تحكم في درجة الحرارة | MAC50 | 3 | شيماكس ، اليابان |
| 4 | صمام الملف اللولبي | 4 | كد ، اليابان | |
| 5 | عداد التدفق | 2 | بكين | |
| 6 | مكونات الجهد المنخفض | 1 | علامة تجارية ذات جودة محلية | |
| 7 | عداد التدفق | مقياس تدفق العينات | 1 | جودة عالية محلية ؛مقاومة التآكل |
| 8 | PLC | 1 | سيمنز S7-200 | |
| 9 | شاشة لمسية | 10 بوصة | 1 | MCGS ، بكين |
| 10 | 485 محول | 3 | ووهان | |
| 11 | كابل الاتصالات | العديد من | علامة تجارية ذات جودة محلية |
ملاحظات: يمكن تغيير العلامات التجارية للمكونات إلى العلامات التجارية المكافئة دون ملاحظة العميل
بسبب عدم توافر الحالية.
8. أصل الأجزاء الميكانيكية الرئيسية
| رقم. | العنصر | الصانع |
| 1 | صلب | MA ستيل ، الصين |
| 2 | مادة حرارية | لويانغ ، شاندونغ |
| 3 | المعجب | دانيانغ ، الصين |
| 4 | آلية الرفع | تشانغتشو ، جيانغسو |
| 5 | عنصر التسخين | بكين |
9. الوثائق الفنية المقدمة
| التخطيط العام | نسخة واحدة |
| مخطط الأسلاك الخارجية للفرن الكهربائي | نسخة واحدة |
| رسم الأساس | نسخة واحدة |
| دليل تشغيل الفرن الكهربائي | نسخة واحدة |
| شهادة فرن كهربائي | نسخة واحدة |
| دليل تشغيل خزانة التحكم | نسخة واحدة |
| دليل التشغيل وشهادة المنتجات الداعمة | نسخة واحدة |
