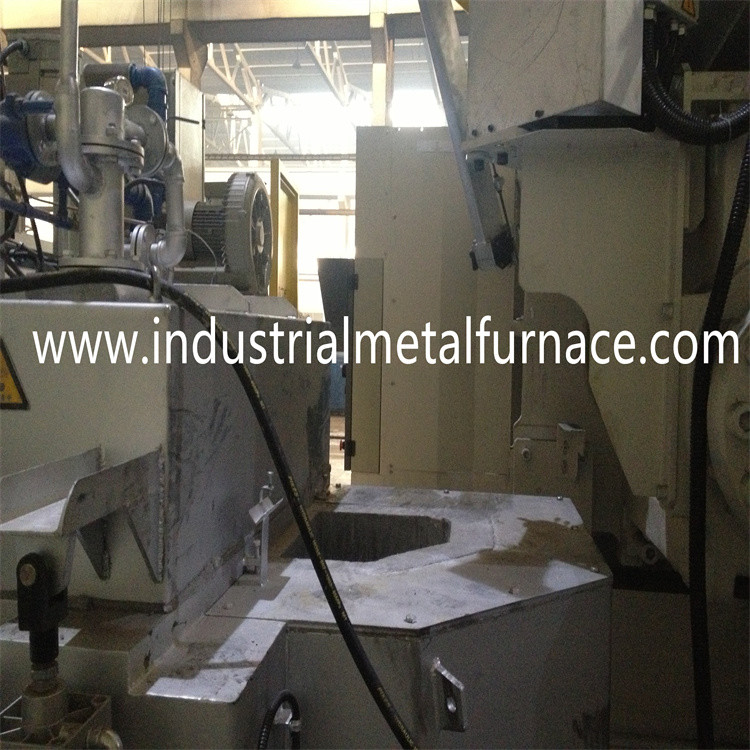

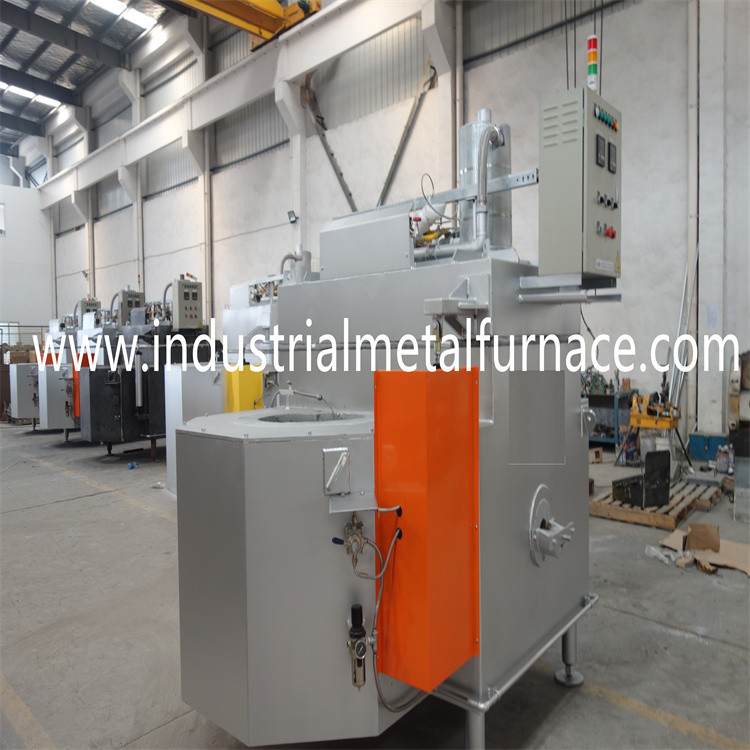

فرن حمل سبائك الألومنيوم يعمل بالغاز لصب الجاذبية
1. مقدمة عامة
فرن الحفظ الذي يعمل بالغاز هو عبارة عن سائل من سبائك الألومنيوم
الفرن الذي يمكن أن يعيد تدوير حرارة الدخان ويحفظ
استهلاك الطاقة بشكل كبير.
يستخدم الفرن الموقد عالي الجودة مع حجم إشعاع اللهب الكبير
وكفاءة حرارية عالية.يتم الاحتفاظ بدرجة حرارة سائل الألومنيوم عند
دقة ± 5 ℃.محتوى الأوكسجين داخل الفرن أقل من 5٪ أي
فعال يمنع تولد الأكاسيد.
تم تصميم فرن الإمساك للصب بالقالب مع عزل حراري خاص
الهيكل الذي يمكن أن يقلل بشكل فعال من فقدان الحرارة السطحية ، والحد
ارتفاع درجة حرارة البيئة وتحسين كفاءة الحرارة.
جدار فرن الألمنيوم من نوع المسبح مبطّن بمقاومة عالية للألومينا
الطوب التي لها عمر خدمة أكثر من 3 سنوات.
2. المواصفات الفنية
| قدرة ذوبان تجمع |
8000 كجم (كثافة السائل: 2.4 جم / سم 3)
|
| نوع الوقود | قيمة حرارة الغاز الطبيعي: 8600Kcal / m3 ؛ |
| ضغط إمداد الغاز | 5 كيلو باسكال. |
| تصنيف درجة حرارة العمل | 850 (الغلاف الجوي) |
| دقة التحكم في درجة الحرارة | ± 3 |
| استهلاك الطاقة |
8 م 3 / ساعة (مجهز بمقياس تدفق الغاز ، يعمل بشكل مستمر) ؛
|
| مزود الطاقة | 415 فولت ، 60 هرتز ، 3P 5 سلك |
3. هيكل الفرن
3.1 غلاف الفرن
غلاف الفرن مصنوع من صفيحة فولاذية وفولاذ مقطعي.حافة الباب مصنوعة
من مادة الحديد الزهر.
3.2 بطانة الفرن
تم بناء حوض الانصهار من طوب الألومينا العالي الذي يتميز بسمات عالية
القوة ، الالتصاق بالألمنيوم الحر ، والعمر الطويل.(قوة الضغط: 140 ميجا باسكال
عندما تكون درجة الحرارة أعلى من 110 درجة مئوية ؛المعدل الخطي: 0.1٪ فقط).العزل الحراري
الطبقة المستخدمة من لوح ألياف الألومنيوم سيليكات الدرجة الأولى.
3.3 نظام الحرق:
نظام الحرق سهل التشغيل ، وله عمر خدمة طويل.الفرن
لديه وظائف التحكم التلقائي في درجة الحرارة ، والاشتعال التلقائي ، واللهب
كشف.عندما يصل الفرن إلى درجة الحرارة المحددة ، يتوقف الموقد عن العمل.
عندما تكون درجة حرارة الفرن أقل من الحد الأدنى المحدد لدرجة الحرارة ، فإن
يدخل الموقد إلى منفذ الموقد ويعمل تلقائيًا.يشتعل الموقد
تلقائيًا بجهاز كشف اللهب.عندما يكون الفرن جاهزًا للعمل ،
يجب على المستخدم أولاً تشغيل منفاخ الهواء لتطهير الموقد.يشتعل الموقد
تلقائيًا بعد التطهير ويعمل بلهب صغير.الشعلة
يكتشف قضيب الكشف اللهب ، وسيعمل الموقد بلهب كبير.ال
يراقب قضيب الكشف عن اللهب حالة الاحتراق للموقد طوال الوقت.
تم تجهيز نظام حرق الفرن أيضًا بإجراءات السلامة.اذا كان هناك
في حالات مثل الاحتراق غير الكامل أو اللهب ، ينقطع نظام التحكم
إيقاف تشغيل الموقد الرئيسي وحارق الإشعال لإيقاف إمداد الوقود.هناك أيضا
جهاز التعشيق بين خط أنابيب الغاز وخط أنابيب الهواء.إذا كان هناك أي
حالة الاحتراق غير الطبيعية ، يقوم جهاز التعشيق بقطع إمدادات الوقود.ال
يتم التحكم في درجة حرارة الألومنيوم السائل من خلال تنظيم PID.المروحة
يقوم العاكس تلقائيًا بضبط سرعة دوران المروحة لتنظيم تدفق الغاز.
قام الفرن بضبط قيمة الحد الأعلى لدرجة حرارة الغلاف الجوي.
3.4 فتحة التفريغ
يتم تفريغ سائل الألمنيوم بمساعدة التشغيل اليدوي.
أثناء عملية تفريغ السائل ، يجب ألا تكون هناك مشكلة تسرب.
3.5 التحكم في درجة الحرارة
تم ضبط الفرن بوظائف التحكم مثل مفاتيح اللهب الأوتوماتيكية ،
إنذار درجة الحرارة الزائدة ، حماية اللهب ، إلخ.
التحكم في درجة حرارة سائل الألومنيوم
التحكم في درجة حرارة الموقد
جهاز امان ونظام تحكم اوتوماتيكي
عندما يبدأ الفرن في العمل ، يجب على المستخدم أولاً تشغيل مصدر الطاقة
وتشغيل المنفاخ لتطهير الفرن.اضبط درجة حرارة الفرن و
افتح صمام الملف اللولبي لخط أنابيب الغاز.عندما يشتعل الموقد الطبيعي
يدخل الغاز إلى الموقد.
