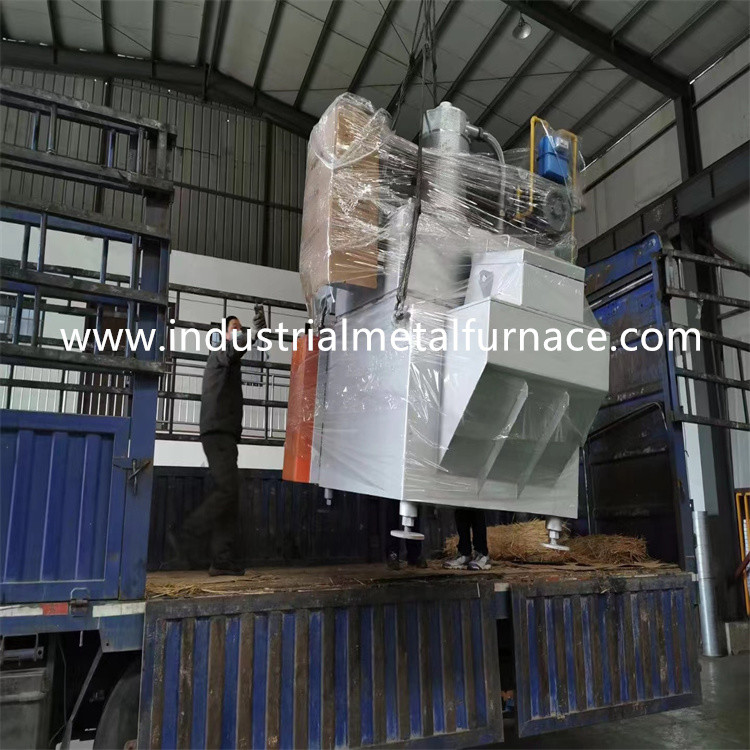

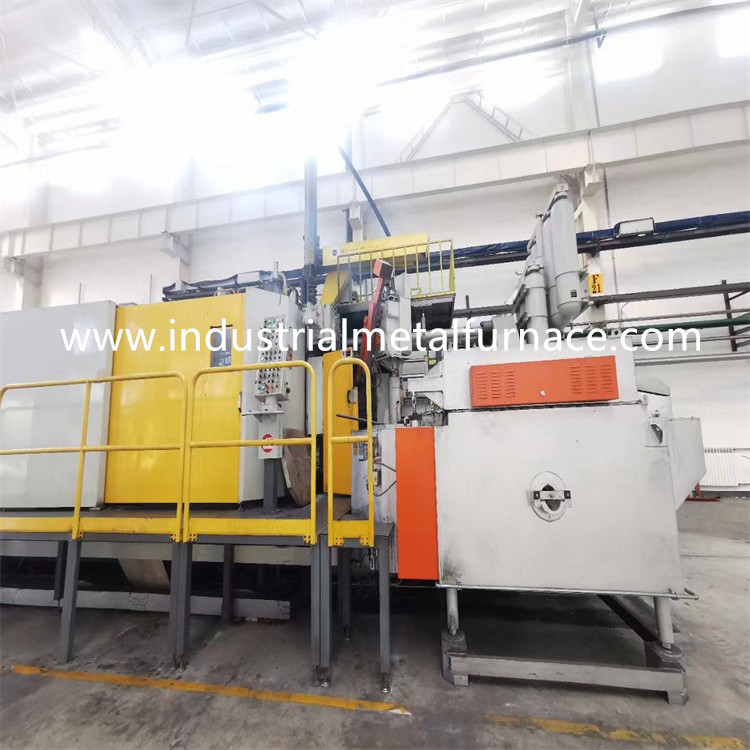

فرن حمل سبائك الألومنيوم يعمل بالغاز بوزن 800 كجم
1. نوع تجمع سبائك الألومنيوم الغازفرن عقد
فرن الألمنيوم بالغاز من نوع المسبح مناسب بشكل أساسي للحفاظ على الحرارة
من محلول المعادن غير الحديدية ، والتي يمكن استخدامها في آلة صب القوالب ،
الصب بالطرد المركزي ، الصب بالجاذبية ، الصب الدقيق والعمليات الأخرى.
يتكون المنتج من جسم الفرن ونظام الاحتراق والتحكم الكهربائي
النظام: يتم تركيب نظام احتراق باللهب المسطح في الجزء العلوي من جسم الفرن ،
الذي يشع مباشرة مستوى سائل سبائك الألومنيوم في البركة المنصهرة ،
بكفاءة حرارية عالية وصيانة مريحة وتنظيف وحركة.
فرن الألمنيوم من نوع حوض الغاز هو نوع من سبائك الألومنيوم
الفرن الذي يمكن أن يقوم باستعادة الحرارة ويحد من السعي وراء ذلك
توفير الطاقة. تم اعتماد الموقد ذو اللهب المسطح المستورد عالي الجودة ، مع
مساحة إشعاع لهب كبيرة وكفاءة حرارية عالية.درجة حرارة
يمكن التحكم في سائل الألمنيوم في حدود ± 3 ℃ ، ومحتوى الأكسجين في
يكون جو الفرن أقل من 5٪ ، مما يمكن أن يمنع بشكل فعال
توليد الأكسيد في الفرن.بسبب هيكل العزل الحراري الفريد ،
يمكن أن تقلل بشكل فعال من تبديد حرارة السطح ، وتقليل البيئة المحيطة
درجة الحرارة وتحسين الكفاءة الحرارية.
بطانة الفرن مصنوعة من الألمنيوم المقاوم للالتصاق عالي القوة
castable (Allied Mineral) ، بعمر خدمة أكثر من 5 سنوات (ضمان لمدة ثلاث سنوات).
اعتماد نظام احتراق خاص ومروحة دعم الاحتراق لتحقيقها
عمل منخفض الضوضاء.
2.هذهعقد الألومنيومتم تصميم الفرن لغرض
الحفاظ على حرارة سبائك الألومنيوم حسب متطلبات شركتنا.
لديها ما يليالمعايير الفنية.
| العنصر | معامل |
| نموذج | المكتبة الرقمية العالمية (WDL-BCQ-800) |
| الكمية (مجموعة) | 1 |
| السعة (كجم) | 800 |
| درجة الحرارة المقدرة لسائل الألومنيوم (℃) | 700 |
| قدرة الاحتراق (كيلو كالوري) | 50000 |
| سعة التدفئة (℃ / ساعة) | 40 |
| استهلاك الطاقة | 2.8Nm3 / ساعة |
| محتوى الأكسجين في الفرن | أقل من 5٪ |
| تغيير مستوى السائل | 275 ملم |
| نوع الوقود |
الغاز الطبيعي ، القيمة الحرارية 8600 كيلو كالوري / م 3 ، ضغط إمداد الغاز: 5 كيلو باسكال
|
| درجة حرارة الغلاف الجوي المقدرة |
850 ℃
|
| دقة التحكم في درجة الحرارة | ± 5 ℃ |
| مزود الطاقة | 380 فولت ، 50 هرتز ، نظام 5 أسلاك ثلاثي الأطوار |
| ارتفاع درجة حرارة جدار الفرن | درجة حرارة الغرفة + 25 ℃ |
3. هيكل الفرن
3.1 الهيكل الفولاذي:
غلاف الفرن مصنوع من صفيحة فولاذية وقسم فولاذي ومادة
حول باب الفرن مصنوع من الحديد الزهر. الفرن بأكمله لديه وظيفة رفع ،
وهو مناسب للتوافق مع المعدات.
3.2 تكوين البطانة:
يتكون جزء البركة المنصهرة من لبنة نيتريد كربيد السيليكون ، والتي
يتميز بخصائص القوة العالية ، والألمنيوم غير اللاصق ، والخدمة الطويلة
الحياة ، وما إلى ذلك ، يجب استخدام طبقة عازلة نانو للحفاظ على الحرارة في الأعلى و
الطرف العلوي لجدار الفرن.ارتفاع درجة حرارة جدار الفرن أقل من 25 ℃.
3.3 نظام الاحتراق:
3.3.1 تم تحديد موقد الغاز المستورد.التشغيل والصيانة
بسيطة وعمر الخدمة طويل.في نفس الوقت ، لديها درجة حرارة
التحكم والاشتعال التلقائي ومراقبة عين اللهب.عندما ضبط درجة الحرارة
يتم الوصول إليه ، يتوقف الموقد عن الاحتراق.عندما تكون درجة الحرارة في الفرن
أقل من حد درجة الحرارة المحددة ، يدخل الموقد إلى منفذ الاحتراق
تشعل وتحترق تلقائيا.بعد تحضير الألمنيوم
تم الانتهاء من فرن الإمساك ، ونفخ الهواء أولاً.عندما
يتم الكشف عن اللهب بواسطة قضيب الكشف عن اللهب ، وسوف يقوم الموقد تلقائيًا
وتدخل تدريجيًا في حالة الاحتراق العالي.وفي الوقت نفسه ، كشف اللهب
يراقب القضيب دائمًا حالة احتراق الموقد.
3.3.2 يمكن لنظام الأمان الخاص بفرن التعليق قطع الموقد الرئيسي
والاشتعال بالموقد فورًا وقطع إمداد الوقود في حالة عدم اكتماله
احتراق أو انقراض الموقد.تم ضبط جهاز التعشيق بين
مفاتيح ضغط الوقود وأنابيب هواء الاحتراق ، بحيث يتم الإغلاق
يمكن إغلاق صمام إمداد الوقود من خلال استجابة التعشيق
الجهاز في حالة وجود أي ظروف احتراق غير طبيعية حسب درجة الحرارة
من سائل الألمنيوم في فرن الإمساك ، يجب التحكم في درجة الحرارة
اضبط تلقائيًا سرعة دوران مروحة الاحتراق من خلال
محول التردد لمروحة الاحتراق ، وذلك لضبط الاحتراق
كمية الموقد.الطريقة هي تنظيم PID ضبط درجة الحرارة العليا
الحد من خلال تسخين درجة حرارة الغلاف الجوي في الغطاء للتحكم في درجة حرارة الغلاف الجوي.
3.4 المكونات الرئيسية لنظام الاحتراق
| 1 | رأس الاحتراق الرئيسي | 1 كروم |
| 2 | صمام الملف اللولبي الرئيسي للحريق | 1 هانيويل |
| 3 | محرك المقارنة | 1 هانيويل |
| 4 | مفتاح ضغط الرياح | 1 هانيويل |
| 5 | صمام تخفيض الضغط | 1 فيشر |
| 6 | مفتاح ضغط الغاز | 1 سيمنز |
| 7 | تحكم الاحتراق | 1 هانيويل |
| 8 | مروحة الاحتراق | 1 ماركة تايوان |
3.5.الجهد الكهربائي المنخفض يعتمد مكونات العلامة التجارية Schneider و Chint.
شاشة اللمس سيمنز.
4.التحكم في درجة الحرارة
4.1 مفتاح لهب التحكم في درجة الحرارة التلقائي ، إنذار درجة الحرارة الزائدة ،
حماية اللهب ، إلخ
4.2 التحكم في درجة حرارة الألومنيوم
4.3 التحكم في درجة حرارة الفرن
4.4 جهاز أمان ونظام تحكم آلي:
عند الانتهاء من تحضير الفرن ، استخدم المنفاخ أولاً
نظف الفرن بعد تشغيل المفتاح ، اضبط درجة حرارة التحكم ،
في نفس الوقت ، قم بتشغيل صمام الملف اللولبي لخط أنابيب الغاز ، وحقن
الغاز في الفرن ، ويشتعل تلقائيًا.
5.نطاق أعمال المستخدم:
5.1 يجب توصيل خط أنابيب الغاز إلى جانب جسم الفرن حسب الحاجة.
5.2 أعمال التمديدات الكهربائية.سلك من خزانة التحكم إلى جسم الفرن هو
يتم توفيرها من قبل شركتنا.(ضمن 5 م) مصدر الطاقة 380V ± 10٪ ، 50Hz.
5.3 عمل وضع الفرن (منسق أيضًا من قبل الطرفين).
6.التكوين القياسي
| 1 |
جسم الفرن
|
1 مجموعة |
| 2 |
نظام التحكم
|
1 مجموعة |
| 3 | قياس درجة الحرارة المزدوجة الحرارية |
2 قطعة (1 لقياس درجة حرارة سائل الألومنيوم و 1 لقياس درجة حرارة الفرن ، حيث تم تجهيز المزدوجة الحرارية لقياس درجة حرارة سائل الألومنيوم بغلاف واقٍ من نيتريد السيليكون)
|
| 4 |
نظام الاحتراق
|
1 مجموعة |
| 5 | مواد ضعيفة | 2 قضيب إشعال |
| 6 |
مقياس تدفق Chint (اختياري)
|
1 مجموعة |
| 7 | دليل التشغيل | نسخة واحدة |
7.موادسانتزاعدإتيلز
جزء جسم الفرن
| اسم | مواد | تخصيص | ماركة | آخر |
| قذيفة الفرن | 235 صحن فولاذ | 6 مم | أنستيل | |
| لوحة غطاء الفرن | 235 صحن فولاذ | 14 ملم | أنستيل | |
| عزل الفرن | 1000 لوح كالسيوم سيليكون | 510 * 300 * 50 ملم | كيوشي | |
| عزل الفرن | 1200 ℃ لوح ألياف سيراميك | 1000 * 600 * 50 مم | إيزوليت ، اليابان | |
| عزل الفرن | 1200 ℃ نانو لوح عازل للحرارة | 1000 * 600 * 25 ملم | Unithermal ، السويد | |
| طبقة الألومنيوم السائلة المضادة للاختراق | خفيفة الوزن castable | 51ACX | ألايد مينيرال ، الولايات المتحدة الأمريكية | |
| جزء الموقد | لبنة نيتريد السيليكون عالية | SI230 * 115 | علامة تجارية محلية | |
| أجزاء المرساة | ستانلس ستيل | 310 | علامة تجارية محلية | |
| عزل غطاء الفرن | 1000 لوح كالسيوم سيليكون | 510 * 300 * 50 ملم | البحث عن الحقيقة | |
| عزل غطاء الفرن | 1200 ℃ نانو لوح عازل للحرارة | 1000 * 600 * 25 ملم | Unithermal ، السويد | |
| عزل غطاء الفرن | 1200 ℃ لوح ألياف سيراميك | 1000 * 600 * 50 مم | إيزوليت ، اليابان | |
| طبقة صهر غطاء الفرن | كاستابل | AR 65 | الحلفاء المعدنية | |
| طلاء شل | مسحوق الفضة درجة حرارة عالية | 14 # | كايلين ، شنغهاي |
8.جنظام الاحتراق
| اسم | تحديد | ماركة | آخر |
| موقد غاز | بيو 6580 | كروم | |
| صمام الملف اللولبي الغاز | DN25 40 | هانيويل | |
| مفتاح هوائي | DG50-U | هانيويل | |
| مفتاح ضغط الرياح | DG150-U | هانيويل | |
| الصمام النسبي | DN25 40 | هانيويل | |
| محرك نسبي | CN7505A2001C | هانيويل | |
| تحكم الغاز | TBC2800 | هانيويل | |
| صمام تخفيض الضغط المنخفض | R622 DFF | فيشر | |
| قضيب كشف اللهب | AL6 | النار | |
| مشعل اللهب | KP6 | هانيويل | |
| محول اشتعال عالي الجهد | مدمج 8/20 م | زيي ، شنغهاي | |
| صمام الكرة | ستانلس ستيل | شنغهاي | |
| مروحة ضغط عالي | EHS-329-9 | ماركة تايوان | |
| خرطوم معدني | ستانلس ستيل | شنغهاي |
9.جزء التحكم الكهربائي
| اسم | تخصيص | ماركة | آخر |
| جسم الصندوق | 600 * 500 * 250 | مصنع | |
| شاشة لمسية | SMA / T. | سيمنز | |
| مؤشر إشارة | XB2BVM | شنايدر | |
| مفتاح محدد | XB2BD25C | شنايدر | |
| زر مع مصباح | XB2-BW34M1C + 1NC | شنايدر | |
| وقف التحول في حالات الطوارئ | XB2BS542 + 1 | شنايدر | |
| قاطع دائرة | IC65N-3P-D63A | شنايدر | |
| قاطع دائرة | IC65N-3P-D10A | شنايدر | |
| المقاولين | LC1-D12M7C | شنايدر | |
| تناوب | RXM4LB2P7 | شنايدر | |
| محطة اتصال | RXZE1M2C | شنايدر | |
| فتيل | 2P 10A | شنايدر | |
| خط السيطرة | 1 مم² 10 مم² | شنغهاي باندا | |
| موصل التعويض | 1 مم * 2 | شنغهاي باندا | |
| الحرارية | ك 0-1300 ج | هوانيا ، جيانغسو |
