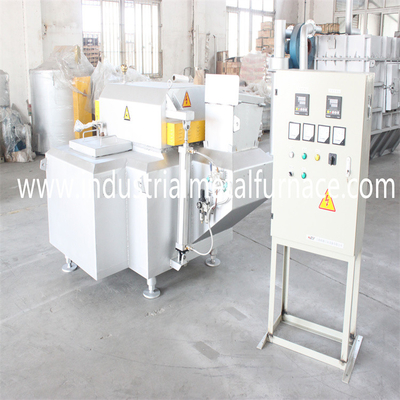

500 كلغسبائك الألومنيوم نوع تجمع الفرن الكهربائي
فرن الحفظ الكهربائي من نوع المسبح قابل للتطبيق بشكل أساسي
لعقد محلول المعادن غير الحديدية ، ويمكن أن يكون
تستخدم في آلة الصب يموت ، الصب بالطرد المركزي ، صب الجاذبية ،
الصب الدقيق والعمليات الأخرى.
يتكون المنتج من جسم الفرن وعنصر التسخين و
صندوق التحكم الكهربائي الجزء العلوي من التحكم الكهربائي
المربع هو خط التحكم والجزء السفلي هو خط الكهرباء.ال
يتكون جسم الفرن بشكل أساسي من غرفة التغذية ، ومنفذ الشحن ،
غرفة التسخين والعقد ، وما إلى ذلك غلاف الفرن
الجسم مصنوع من الصلب المقطع والصفائح الفولاذية ، ومبطن بمختلف
مواد حرارية خفيفة.تم بناء المسبح المنصهر بمواد غير لاصقة
الألومنيوم المصبوب لضمان تكوين سبيكة للسائل المصهور.
عنصر تسخين قضيب كربيد السيليكون ومواد عازلة للحرارةل
على سطح الفرن الخفيف لإشعاع الألمنيوم مباشرة
مستوى سائل في المسبح المنصهر ، بكفاءة حرارية عالية و
سهولة الصيانة والتنظيف والحركة.
Ⅰ.تكوين جسم الفرن
يتكون جسم الفرن من فرن الحفظ بشكل أساسي
منفذ التغذية وغرفة الحجز ومخرج التفريغ وفرن الحجز
التغطية.تم دمج المدخل وغرفة التخزين والمخرج ، و
يستخدم المعدنية 80ACX castable (المواد المتحالفة) للصب لمرة واحدة ،
(مقاومة الانضغاط: 140MPa أعلى من 110 ℃ ، بينما معدل التغيير الخطي 0.1٪).
يتميز هذا الصب بخصائص الألمنيوم غير اللاصق ، القوة العالية ،
سهولة التنظيف وعمر خدمة طويل.غطاء الفرن مصنوع من اليابانية
القطن الليفي المقاوم للحرارة Isolite ، والذي يتميز بخصائص حرارية جيدة
العزل والصيانة المريحة وعمر الخدمة الطويل
Ⅱ.نظام التدفئة والتحكم الكهربائي
1). المكونات الرئيسية
1.عنصر التسخين - قضيب كربيد السيليكون (6 قطع / مجموعة)
2.نظام التحكم - تحكم في درجة الحرارة (ماركة Taisee) ، إلكتروني
منظم الجهد ، المقاولين ، التتابع ، إلخ
3-عنصر الكشف عن درجة الحرارة - المزدوجة الحرارية (كل مجموعة تشمل
اثنين من المزدوجات الحرارية ، واحدة لدرجة حرارة جو الفرن و
الآخر لدرجة حرارة سائل الألومنيوم)
2) -مقدمة إلى منظم الجهد الإلكتروني (تحكم PID)
يستخدم الثايرستور كعنصر تحكم رئيسي ، وتغيير
تستخدم زاوية التوصيل الثايرستور للتحكم في تغيير الإخراج
التيار والجهد.مشغل تحويل الطور الثايرستور الخاص المستورد
يتم تحديد الدائرة المتكاملة للتحكم في زاوية التوصيل للثايرستور.
وحدة التحكم لديها مجموعة متنوعة من وظائف الحماية لضمان أن
لن يؤدي جهاز التحكم إلى إتلاف المعدات الخارجية في حالة حدوث عطل.
الوظائف: بداية ناعمة ، حماية من التيار الزائد وحماية من درجة الحرارة الزائدة.
عندما يرتفع تيار خطأ الحمل أو درجة الحرارة إلى ما بعد نطاق العمل
وحدة التحكم ، يمكن لجهاز التحكم إيقاف تشغيل إخراج النبض تلقائيًا و
أوقف مصدر طاقة الحمل.
3) -دقة التحكم في درجة الحرارة ± 5 (في ظل ظروف العمل القياسية)
Ⅲ.Tمعلمة echnical
| نموذج | الطاقة المقدرة (kw) | السعة (المنيوم) كجم | درجة الحرارة المقدرة (℃) | الفولطية المقدرة (V) | التردد (H) | رقم المرحلة | طريقة توصيل عنصر التسخين | وقت تسخين الفرن الفارغ (H) | وزن الفرن الكهربائي (كلغ) |
| SC-BCD-500 | 18 | 500 | 850 | 380 | 50 | 3 | ص | ≤3 | 4200 |
1.مؤشر درجة حرارة سطح الفرن: في حدود 50 درجة تقاس عند نقطة المركز
2. يمكن تعديل جسم الفرن بواسطة المسمار
3 يتم رفع وخفض أسطوانة غطاء الفرن لتسهيل إزالة الخبث من جدار الفرن
4.Three مصباح إنذار اللون.
Ⅳالمكونات الرئيسية للنظام الكهربائي
<1> خزانة تحكم مخصصة.1 مجموعة
<2>. تحكم في درجة الحرارة ، تايوان Tai see ، (1 مع ضبط PID) ، مجموعتان ؛
<3>. منظم الطاقة ، تايوان Taisee ، 1 مجموعة ؛
<4>. المكونات الكهربائية ذات الجهد المنخفض ، CHINT ، عدة ؛
<5> أزواج حرارية ، 2 قطعة (1 للجو و 1 لسائل الألمنيوم) ؛
<6>. الأسلاك ، عدة ؛
Ⅴ.التكوين القياسي
1. جسم فرن واحد
2. خزانة تحكم واحدة
3- مجموعة واحدة من عناصر التسخين (ثلاثة أخرى)
4-اثنين من المزدوجات الحرارية (واحد لقياس درجة حرارة الفرن والآخر للقياس
درجة حرارة الألمنيوم المصهور) ومجموعة واحدة لوضع الاستعداد
5. نسخة واحدة من دليل التشغيل
Ⅵ.جودةأضمان
الفرن مضمون لمدة سنة واحدة.ومع ذلك ، فإن المواد الاستهلاكية الطبيعية الناجمة عن ارتفاع
درجة الحرارة ، باستثناء عوامل الجودة ، لا تنتمي إلى نطاق الضمان.
بالإضافة إلى ذلك ، في حالة حدوث عطل بسبب سوء التشغيل ، يكون المورد مسؤولاً عن الإصلاح ،
ولكن سيتم فرض رسوم معينة ، وسيتم تقديم قائمة المواد الاستهلاكية بعد ذلك
اكتمال الإصلاح.
Ⅶ.المهلة ووقت الخبز
المهلة الزمنية: 40 يومًا بعد دخول العقد حيز التنفيذ.يجب أن يكون جسم الفرن
مخبوز في الموقع لمدة 10 أيام قبل الاستخدام الأول
