فرن كهربائي للألمنيوملسبك الألومنيوم
1. مقدمة عامة
يستخدم فرن الألمنيوم من نوع المسبح بشكل أساسي في الحفظ
درجة حرارة المعادن غير الحديدية.تستخدم بشكل رئيسي في صب القوالب ،
الصب بالطرد المركزي ومنطقة الصب بالجاذبية.

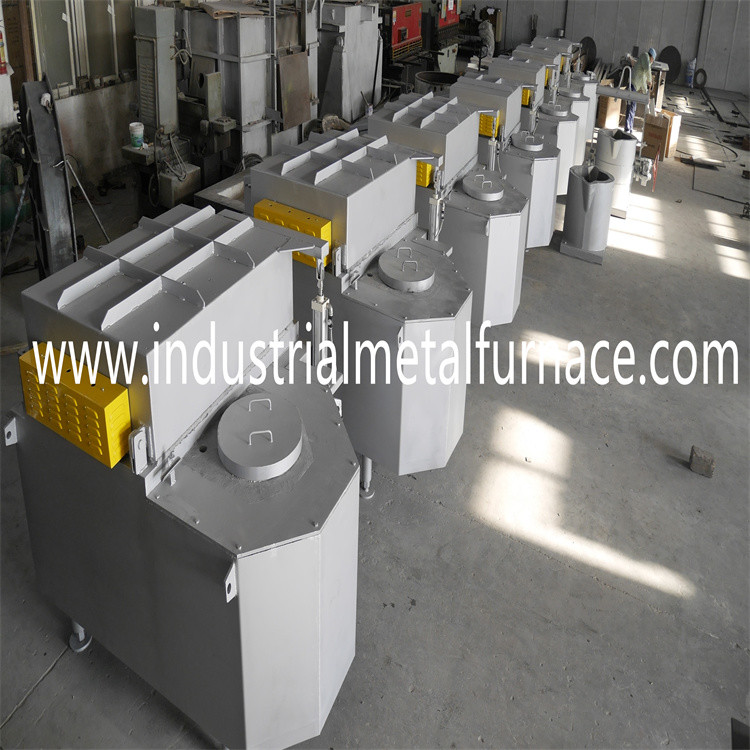

يتكون فرن الصب بالقالب من الألومنيوم من جسم الفرن والتدفئة
المكونات ونظام التحكم الكهربائي.الجزء العلوي من عنصر التحكم
المربع لحلقة التحكم بينما الجزء السفلي لحلقة الطاقة.جسم الفرن
يتكون بشكل أساسي من منفذ الشحن وغرفة التخزين ومنفذ التفريغ.
جسم الفرن مصنوع من فولاذ مقطعي ولوحة فولاذية.عقد
الغرفة مصنوعة من مادة صب الألمنيوم غير اللاصقة.على السطح هناك
هي مكونات التسخين والمواد الحافظة للحرارة التي يمكن أن تشع
فوق سطح الألمنيوم المصهور.يحتوي نظام التسخين الكهربائي هذا على
كفاءة حرارة عالية ، وسهلة الصيانة.
2. البطانة
مادة الصب هي عبارة عن اسمنت مصبوب مرة واحدة (يتم توفيره بواسطة Allied
Mineral Products، Inc.) ، التي تتمتع بمزايا القوة العالية ، لا
الإلتصاق بالألمنيوم المصهور ، سهولة التنظيف ، والخدمة الطويلة
الحياة (قوة الضغط: 140 ميجا باسكال عند درجة حرارة أعلى من 110 درجة مئوية ؛
معدل التغيير الخطي: 0.1٪).غطاء فرن الألمنيوم مبطن
مع ألياف مقاومة للحرارة يابانية تمتاز بالحرارة الجيدة
أداء الحفظ وعمر خدمة طويل.
3. نظام التحكم الكهربائي
3.1 المكونات الرئيسية
أ) عنصر التسخين: قضيب الكربون السيليكوني (6 قطع لكل مجموعة) ؛
ب) نظام التحكم: جهاز التحكم في درجة الحرارة (ماركة تايوان ، قطعتان) ،
منظم الطاقة الإلكترونية ، المقاولين ، التتابع.
مكون استشعار درجة الحرارة: اقتران حراري (قطعتان معًا ،
1 لقياس درجة حرارة الغلاف الجوي للموقد وآخر ل
قياس درجة حرارة الألمنيوم المصهور)
3.2 نظام التحكم الكهربائي (التحكم PID)
الثايرستور هو عنصر التحكم الرئيسي في التحكم الكهربائي
النظام.يتم التحكم في تيار الإخراج من خلال تغيير
زاوية توصيل الثايرستور.الفرن يوظف المتقدم
التحكم في الطور ودائرة الإطلاق للتحكم في زاوية التوصيل الخاصة بـ
الثايرستور.وحدة التحكم في درجة الحرارة لديها وظائف حماية مختلفة مثل
مثل بدء التشغيل الناعم والحماية من التيار الزائد والحماية من درجة الحرارة الزائدة.
عندما ترتفع درجة حرارة الفرن عن الحد الأعلى أو التيار
أناغير طبيعي بسبب الأعطال ، يمكن لوحدة التحكم إيقاف النبض تلقائيًا
الإخراج ، وإيقاف التيار الكهربائي.
3.3 دقة التحكم في درجة الحرارة
± 5 ℃ (في ظل ظروف العمل القياسية)
4. المواصفات الفنية
| نموذج | WDL-CCD-3000 |
| القوة المصنفة | 60 كيلو واط |
| سعة حوض السباحة | 3000 كجم |
| درجة الحرارة المقدرة | 850 ℃ |
| الفولطية | 380 فولت ، 3 ف ، 50 هرتز |
| توصيل مكون التسخين | ص |
| وقت ارتفاع درجة حرارة الفرن الفارغ | أقل من 3 ساعات |
| وزن الفرن | حوالي 8 طن |
| درجة حرارة سطح الفرن | درجة حرارة الغرفة ± 30 ℃ |
