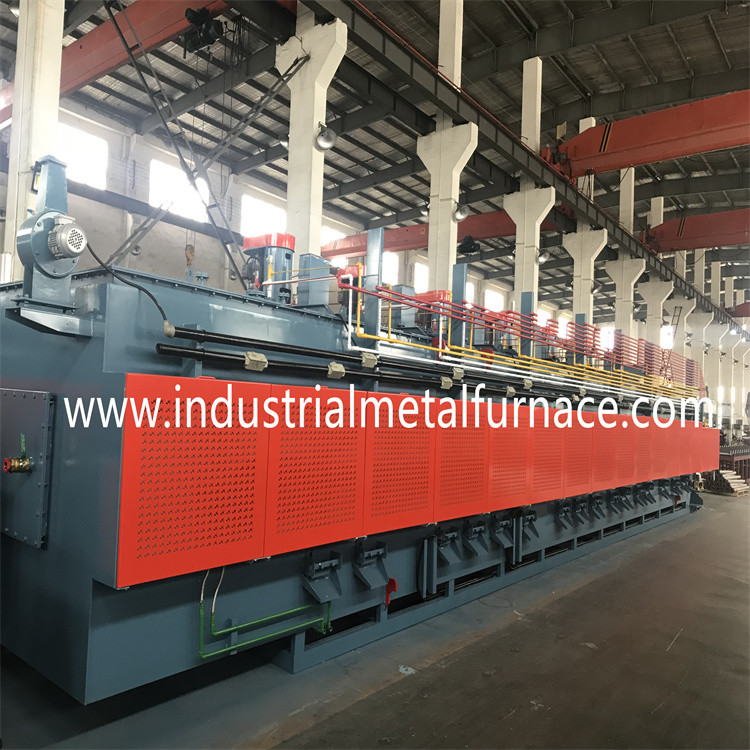

فرن الحزام الشبكي المستمر للتسخين الكهربائي 40400 كمية عالية
1.يتكون خط فرن المعالجة الحرارية من:
ساحمرارFجرة→ ساحمرارجاولينجتيank→ بريد دتنحير
وجيميلتيank→ جمحدودحبعد التمديدأالأشعة تحت الحمراءتلطيف Fجرة→
أأوتوماتيكيتيإمبيراتورجأونترولصآنيل.
(1) الطاقة الإجمالية: حوالي 170KW (بما في ذلك الطاقة المساعدة) ؛
(2) الطول الإجمالي: حوالي 23 مترا ؛
(3) الوزن الإجمالي: حوالي 22000 كجم ؛
2 د.المعلمات التقنية الرئيسية لفرن الحزام الناقل
السعة: التبريد والتلطيف حوالي 130-180 كجم / ساعة ، الكربنة
حوالي 60-120 كجم / ساعة ، والإخراج يختلف مع الشكل والحجم والتكديس
من الشغل. أجزاء العمل: أدوات الأجهزة ، الأجزاء القياسية ، إلخ.
3.المواصفات الفنية لكل وحدة
فرن التسقية
3-1.تخصيص
| 3-1-1 درجة حرارة العمل: | 760 ℃ 920 ℃ |
| 3-1-2 طاقة التسخين المقدرة: | 70-90 كيلو واط ؛ |
| 3-1-3 منطقة التسخين: | 3 مناطق |
| 3-1-4 كمية السخان: | 27 قطعة |
| 3-1-5 طول موقد التسخين للحزام الشبكي | 4000 مم ؛ |
| 3-1-6 طول منطقة التسخين المسبق: | 1500 مم ؛ |
| 3-1-7 طول رف المدخل: | 2000 مم ؛ |
| 3-1-8 الوزن الإجمالي لجسم الفرن | حوالي 8 أطنان |
| 3-1-9 العرض الكلي لجسم الفرن: | حوالي 1850 مم ؛ |
| 3-1-10 شبكة عرض الحزام: | W = 400 مم (اليابان SUS314S-Φ2.5 * Φ3.0) ؛ |
| 3-1-11 انتقال: | N = 1.5KW ، i = 900 ، p ＝ 25.4 (تروس الاختزال + محرك التردد المتغير) ؛ |
| 3-1-12 جهاز العادم: | N = 0.37KW ؛ |
| 3-1-13 مروحة: | N = 2－1.5KW ؛ |
| 3-1-14 توحيد درجة حرارة الفرن: | ± 5 ℃ (نفس المقطع العرضي) ؛ |
| 3-1-15 درجة حرارة غلاف الفرن: | ≤50 ℃ + درجة حرارة الغرفة (جانب القيادة) ؛ |
| 3-1-16 دقة التحكم في درجة الحرارة: | ± 1 ℃ ؛ |
| 3-1-17 دقة التحكم في إمكانات الكربون: | ± 0.05 ؛ |
4. التسقيةخزان
4-1.سانتزاع
4-1-1 فرن الحزام الشبكي: B = 600 مم المادة: 204 ، 1 قطعة ، ¢ 1.6 * ¢ 1.6 * تنحنح 30 05075-AL
4-1-2 ناقل الحركة: N = 1.5KW ، I = 450 ، P = 25.4 الكل ، محرك Nanfang + مخفض Xintao
(بما في ذلك محدد عزم الدوران) ؛
4-1-3 مضخة التبريد: 5.5HP × 3 "، مجموعة واحدة ، Shanghai Jiajin ؛
4-1-4 مضخة التدوير: 5.5HP × 3 "، مجموعة واحدة ، Shanghai Jiajin ؛
4-1-5 مبادل حراري لوحي: (20 م2) ، مجموعة واحدة ، التبادل الحراري Yuanxiang ؛
4-1-6 شريط الرفع مصنوع من سبائك الألومنيوم ، مجموعة واحدة ، صنع Wondery ؛
6. postخزان إزالة الشحوم والتنظيف
6-1.سانتزاع
6-1-1 حزام شبكي: المادة: W = 400 مم ، 1 قطعة ، ¢ 1.6 * ¢ 2.0 تنحنح 30 05075-AL ؛
6-1-2 ناقل الحركة: N = 0.75KW ، I = 450 ، P = 19.05 قطعة واحدة ، محرك Nanfang + مخفض Xintao
(بما في ذلك محدد عزم الدوران) ؛
6-1-3 مضخة الرش: N ＝ 2.2kw ، 1 جهاز كمبيوتر ، Jiajin ؛
6-1-4 محرك فصل الزيت عن الماء: N = 0.10KW ، مجموعة واحدة ، حسب الطلب ؛
6-1-5 التسخين الكهربائي: N = 18.9KW ، 3 قطع ، حسب الطلب ؛
فرن التقسية
7-1.تخصيص
7-1-1 درجة حرارة العمل: ≤ 650 ℃ ؛
7-1-2 طاقة التسخين المقدرة: حوالي 80-95KW ؛
7-1-3 عدد السخانات: 81 مجموعة ؛
7-1-4 عدد المناطق: 3 مناطق ؛
7-1-5 طول فرن التسخين: 6000 مم ؛
7-1-6 طول رف الخروج: 1000 مم ؛
7-1-7 عرض حزام شبكة: B ＝ 600mm (مادة SUS304) ؛
7-1-8 الوزن الإجمالي لجسم الفرن: حوالي 7 أطنان ؛
7-1-9 إجمالي عرض جسم الفرن: حوالي 1825 مم ؛
7-1-10 ناقل الحركة: N = 0.75KW ، I = 1800 ، P = 25.4 ؛
7-1-11 مروحة: N = 3－1.5kw ؛
7-1-12 اتساق درجة حرارة الفرن: ± 6 ℃ ؛
7-1-13 دقة التحكم في درجة الحرارة: ± 1 ℃ ؛
7-1-14 درجة حرارة جدار الفرن: ≤ 40 ℃ + درجة حرارة الغرفة (جانب النقل) ؛
التحكم الكهربائي
8. المكونات الرئيسية
| 1 | تحكم الكربون المحتمل | حاسب شخصي 1 | يوروثيرم |
| 2 | تحكم رقمي في درجة الحرارة | حاسب شخصي 1 | فوجي ، اليابان |
| 3 | نظام إنذار مسموع ومرئي | 1 مجموعة | حسب الطلب |
| 4 | تحويل التردد | حاسب شخصي 1 | ميتسوبيشي ، اليابان |
| 5 | قاطع دائرة | الجميع | شنايدر |
| 6 | المقاولين | الجميع | شنايدر |
| 7 | تناوب | الجميع | اومرون ، اليابان |
| 8 | زر | الكل | تياند ، تايوان |
| 9 | الجهد والتيار الكهربائي | الكل | تايوان |
| 10 | مسبار الأكسجين | مجموعة واحدة | ماراثون ، الولايات المتحدة الأمريكية |
| 11 | زوجان حراريان | حاسب شخصي 1 | داتشنغ ، تشونغتشينغ |
| 12 | تحكم الطاقة | حاسب شخصي 1 | فنغدي ، هانغتشو |
| 13 | تحويلة تقريبية | حاسب شخصي 1 | اومرون |
9.نظام التحكم الآلي بتركيز الكربون بنقطة واحدة O2
الجهد 220-380 فولت × واحد Ф × 50 هرتز ؛
1. CP الكربون تحكم المحتملة ، 1 جهاز كمبيوتر ؛

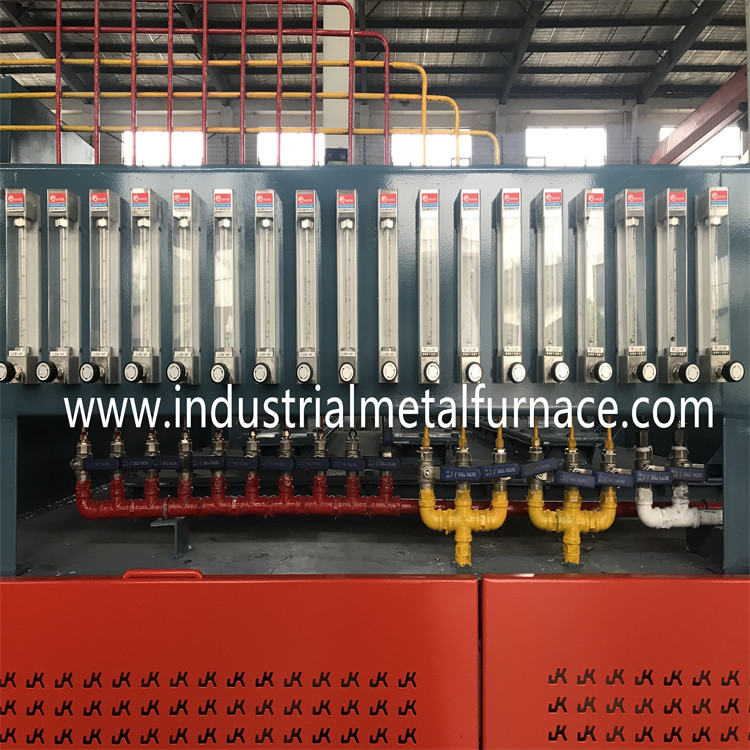

2. مضخة الهواء: 2 مجموعات.مقياس تدفق الهواء المرجعي: 1 ؛مقياس تدفق الهواء بحرق الكربون: 1.
3. مسجل: 1 مجموعة؛
4. مجموعة صمام الملف اللولبي للتحكم في التدفق: مجموعة واحدة ؛
5. مسبار الأكسجين Ф 27m / m × 600m / m: 1 قطعة ؛
6. أنابيب الهواء: 1 جهاز كمبيوتر.
7. الأسلاك الكهربائية: 1 جهاز كمبيوتر.
10العمل في الموقع
1 الأنابيب: يتم تحضير أنابيب فرن الحزام المستمر من قبل المشتري ، ولكن يتم ترتيبها
حسب تعليمات البائع.
الأسلاك: يتم توفير الأسلاك بين الخزانة لكل قسم من أقسام المعدات بواسطة
المشتري ، ولكنهم متصلون وفقًا لتعليمات البائع.
3 لوحات ؛فرن المقاومة الكهربائية مطلي بلون عميق.
توصيلات الأنابيب: يتم تجهيز أنابيب العادم وتصميمها ذاتيًا من قبل المشتري بدءًا من
حواف نقطة اتصال الجهاز.
