90-130كجم لكل ساعة فرن مقاومة حزام شبكة دثر للسحابات

1. متطلبات المشتري

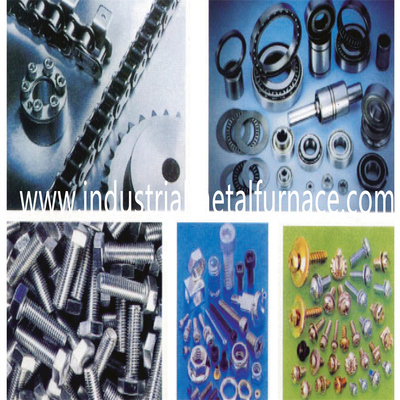

1.1 المنتج: السحابة.

1.2 العملية: التبريد، التنظيف، التقسية؛

1.3 الإنتاجية: حوالي 90-130 كجم/ساعة

1.5 وفقًا لمتطلبات المشتري، نوصي بذلك

فرن مقاومة للحزام الشبكي ذو الحجم الفعال 300 * 3200 * 5 مم.

2. المعلمات الأساسية لخط فرن المعالجة الحرارية

مصدر الطاقة: 380 فولت، 3 مراحل، 50 هرتز؛

مصدر الطاقة للخط بأكمله: 190KW؛

الوزن الإجمالي للمعدات: 18000 كجم

إجمالي طول الفرن: حوالي 19500 مم؛

تدفق العملية: فرن التبريد → خزان التبريد → آلة التنظيف →

فرن التقسية ونظام التحكم الكهربائي؛

3.الميزات

3.1 يمتص فرن المعالجة الحرارية التكنولوجيا الأجنبية.الفرن

مصنوع في الصين، ولكنه يعتمد على علامة تجارية خارجية عالية الجودة للأجزاء الرئيسية.

أوالجودة الشاملة للفرن تصل إلى المستوى الدولي.

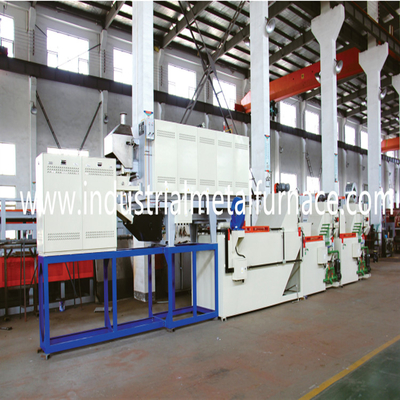

3.2 يتكون فرن المعالجة الحرارية بالحزام الشبكي من فرن التبريد،

خزان التبريد، آلة التنظيف، فرن التقسية ونظام التحكم الكهربائي.

4. معلمات المعدات

4.1 درجة الحرارة المقدرة

فرن التبريد، آلة تنظيف الخزانات، فرن التقسية

820~920°C 40~80°C 40-60°C 300-650°C

4.2 الإنتاجية

التسقية: 90-130 كجم/ساعة (تختلف حسب شكل المنتج، الوزن، وحالة التراص)

4.3 الغلاف الجوي

فرن التبريد: الميثانول والبروبان.

فرن التقسية: الهواء؛

4.4 فرن التبريد من نوع الحزام الشبكي

عرض الحزام الشبكي 300 ملم

طول منطقة العمل: 3200 مم

ارتفاع العمل: 50 ملم

4.5 خزان التبريد

عرض الحزام الشبكي: 500 مم

عمق الخزان: 1700 ملم

عرض الخزان: 1200 مم

طول الخزان: 3200 ملم

4.6 آلة التنظيف

عرض الحزام الشبكي: 500 مم

الطول الفعال: 2400 ملم

4.7 فرن التقسية

عرض الحزام الشبكي: 500 مم

الطول الفعال: 4000 مم

الارتفاع الفعال: 80 ملم

5. المواصفات الفنية لكل وحدة

فرن تبريد الحزام الشبكي　　

إن فرن التبريد بالحزام الشبكي هو الجزء الرئيسي من خط الإنتاج.وهي مكونة

جسم الفرن، البطانة، الغطاء، اللوحة السفلية، جهاز قيادة الحزام الشبكي، التسخين

الجهاز، وجهاز التحكم في درجة الحرارة.

1 المعلمات الرئيسية:

عرض فرن الحزام الشبكي الكربنة: 300 مم

طول منطقة التسخين: 3200 مم

التحكم في درجة الحرارة: تحكم PID بأربع مناطق؛

الطاقة المقدرة: 70KW؛

توحيد درجة حرارة الفرن: ± ± 5 ℃؛

توحيد درجة الحرارة لنفس القسم: ± ± 3 ℃؛

ارتفاع درجة حرارة الجدار الخارجي للفرن: ≥50 درجة مئوية

2 جهاز قيادة حزام شبكي

يعتمد محرك الحزام الشبكي الدعم المتزامن بواسطة قاع الفرن

لوحة في وضع الحركة الترددية، بحيث يتحمل الحزام الشبكي

الحد الأدنى من التوتر تحت درجة حرارة عالية.

2.1 سرعة قيادة الحزام الشبكي: 30～150 مم/دقيقة، تنظيم سرعة تحويل التردد.

2.2 حزام شبكي: 300*13200*1.2/1.8 مم، SUS314، قطعة واحدة؛

2.4 ترس التخفيض 0.75 كيلو واط، مجموعة واحدة؛

2.5 خزان دثر SUS310، مجموعة واحدة؛

2.6 اللوحة السفلية للفرن المنقولة، 1Cr25Ni20Si2، SUS310 (الصب الدقيق)، قطعة واحدة؛

2.7 ممر العودة، مجموعة واحدة؛

خزان مياه 2.8، مجموعة واحدة؛

3 مواد حافظة للحرارة

3.1 جدار السقف الداخلي مبطنمستوردكتل سيرابلانكيت ذات درجة حرارة عالية.

3.2 الجدران الجانبية لفرن المقاومة الكهربائية مبطنةمستوردارتفاع درجة الحرارة الحرارة

لوحات الحفظ.

3.3 تم بناء الجزء السفلي من الفرن الناقل بالحزام الشبكي بحرارة عالية الجودة

طوب الحفظ .

3.4 عنصر التسخين السفلي للفرن من نوع الحزام الذي يستوعب الطوب مرتفع

طوب الألومينا المشوه، إجمالي 8 قطع.

لوحة سفلية للخزان دثر 3.5 (كربيد السيليكون)، 8 قطع.

4 جهاز تسخين

سلك المقاومة، Cr15Al5، ￠35 مم، 77 قطعة؛

سلك المقاومة، Cr15Al5، ￠19 مم، قطعتان؛

أنبوبة بورسلين مادة ألومينا عالية 154 قطعة؛

• جهاز الدخان (إزالة غاز النفايات من الفرن وخزان التبريد)

مروحة العادم (0.25 كيلو واط)، مجموعة واحدة؛

زوج حراري، نوع K، WRN130، 4 قطع؛

6. فرن داخل الغلاف الجوي

مقياس تدفق الميثانول، مجموعة واحدة؛

مقياس تدفق البروبان، مجموعة واحدة؛

مقياس تدفق الغاز المرجعي، مجموعتان؛

مضخة هواء، 4 وات، مجموعتان؛

مسبار الأكسجين، TC-K-06،1 جهاز كمبيوتر؛

صمام الملف اللولبي، 1/4، 1 قطعة؛

7. جهاز التحكم بدرجة الحرارة

تم تجهيز فرن النقل بالحزام الشبكي بأربعة مناطق لدرجة الحرارة.يتم التحكم في الفرن PID، و

يتم ضبط كل منطقة بمقياس التيار الكهربائي للتحقق من أداء التسخين لكل منطقة.

يتم التحكم في درجة الحرارة وإمكانات الكربون من خلال درجة الحرارة الذكية

مراقب.هناك طريقة تلقائية ويدوية متاحة.

يتم ضبط درجة الحرارة مع درجة الحرارة الزائدة ودرجة الحرارة المنخفضة البصرية و

إنذار مسموع، وإنذار الكسر الحراري. تم ضبط نظام القيادة مع

خطأ غير طبيعي في القيادة إنذار مرئي ومسموع.

جهاز التحكم بدرجة الحرارة، 4 مجموعات؛

زوج حراري، WRN120، نوع K، 4 قطع؛

8. خزان التبريد

يتكون جسم الخزان من جسم الخزان، جهاز الرفع، جهاز التسخين، جهاز التبريد

الجهاز، وجهاز التحكم في درجة الحرارة.وسيلة التبريد هي زيت التبريد اللامع.

1 جسم الخزان: جسم الخزان ملحوم بلوحة فولاذية وفولاذ مقطعي كثيف

طريقة اللحام .

سعة الخزان: حوالي 4000 لتر، 1200*1700*3600 مم (العرض، العمق، الطول)

جهاز الرفع، مجموعة واحدة؛

الحزام الشبكي يعتمد آلية نقل السلسلة.

حامل الرفع، SUS304، قطعة واحدة؛

عرض الحزام الشبكي: 500 مم؛

العجلة المسننة والسلسلة: P = 50.8 مم، SUS304، 4 مجموعات؛

تحمل، UCT، UCP/208، 4 مجموعات؛

حزام شبكي: 500*13250*1.2/2.8 مم، SUS304، قطعة واحدة؛

لوحة حماية على شكل حرف V، 500*50*40 مم، مجموعة واحدة؛

ترس تخفيض القيادة، 0.55 كيلو وات، مجموعة واحدة؛

سرعة حزام الشبكة: 3-15 دقيقة (تحكم عاكس ميتسوبيشي) ؛

حامي الحمولة الزائدة، مجموعة واحدة؛

تبريد نظام تداول السائل

مضخة التدوير، 2.2 كيلو وات، العمق = 50 مم، مجموعة واحدة؛

مبادل حراري من نوع تبريد الهواء، مجموعة واحدة؛

جهاز التدفئة

السخان: 380 فولت/4 كيلو وات، 6 قطع؛

التبادل الحراري من النوع الأنبوبي نمط W: d=25mm (باستخدام حرارة التبريد

زيت لتسخين سائل التنظيف)، مجموعة واحدة؛

زوج حراري، PT100، قطعة واحدة؛

جهاز التحكم في درجة الحرارة، مجموعة واحدة؛

تحكم المستوى

يمكن لوحدة التحكم في المستوى التحكم في مستوى الحد العلوي والسفلي باستخدام إنذار.

وحدة تحكم المستوى، UK-03، مجموعة واحدة؛

مروحة تجفيف، 0.75 كيلو واط، مجموعة واحدة؛

جهاز كشف القيادة، مجموعة واحدة؛

9. آلة شطف الحزام الشبكي

تم تصميم آلة الشطف بفرن الحزام الشبكي المستمر بثلاثة عمل

وضعية واحدة للتنظيف بالغمر في الماء الساخن، وواحدة لرش الماء الساخن، وواحدة للتنظيف بالغمر في الماء الساخن، وواحدة لرش الماء الساخن

مجفف هواء، التجفيف بالهواء.الآلة مزودة بفوهات قوية.

النوع الأول: غمر الحزام الشبكي ونوع التنظيف النفاث؛

يتكون جهاز قيادة الحزام الشبكي من حامل النقل، وسلسلة النقل،

عجلة مسننة وحزام شبكي وعتاد تخفيض القيادة.

عرض الحزام الشبكي: 500 مم

حزام شبكي: 500*6600*1.2/2.8 مم، قطعة واحدة؛

العجلة المسننة وعجلة السلسلة، P = 50.8 مم، مجموعة واحدة؛

محمل، UCT/UCP208، 4 مجموعات؛

ترس التخفيض، 0.75 كيلو وات، مجموعة واحدة؛

3 خزان التنظيف مصنوع من صفائح فولاذية.ويشمل الماء الساخن

نظام تنظيف الغرفة والرش.

سعة الخزان: 200 لتر

جهاز الشطف بالماء والصابون

مضخة الشطف: 1.5 كيلو واط عمق = 40 مم، مجموعة واحدة؛

فتحة القمامة: قطعة واحدة؛

4 التحكم في درجة الحرارة

جهاز التسخين الكهربائي: 380 فولت/4 كيلو وات، 6 قطع؛

قوة التسخين: 24 كيلو وات؛

زوجان حراريان لدرجة الحرارة، PT100، قطعة واحدة؛

جهاز التحكم في درجة الحرارة، مجموعة واحدة؛

جهاز الإمداد الأوتوماتيكي لتجديد المياه، مجموعة واحدة؛

فاصل الزيت والماء، نوع الفائض، مجموعة واحدة؛

مضخة تجديد الزيت، 370 واط، مجموعة واحدة؛

جهاز كشف أخطاء القيادة، مجموعة واحدة؛

10. فرن تقسية الحزام الشبكي

يقوم فرن التقسية بالحزام الشبكي بتسخين الأجزاء من جداره العلوي والسفلي.

تحتوي كل منطقة تسخين على مروحة واحدة لتدوير الهواء لتحسين توحيد درجة الحرارة

داخل الفرن.يعتمد الحزام الشبكي آلية نقل الأسطوانة الداعمة.

1 المعلمات الرئيسية

1.1 عرض الحزام الشبكي: 500 مم

1.2 طول منطقة التسخين: 4000 مم

1.3 الطاقة المقدرة: 48 كيلو واط

1.4 التحكم في التسخين: التحكم PID ثنائي المنطقة؛
1.5 توحيد درجة حرارة الفرن: ± ± 5 درجة مئوية، ارتفاع درجة حرارة الجدار الخارجي للفرن: ≥45 درجة مئوية؛

2 موقف أمامي

الحامل الأمامي هو طاولة المدخل لفرن التقسية.وهي مكونة من

الإطار وبكرات الدعم.

2.1 حجم الحامل الأمامي: 1500*700*980 مللي متر

2.2 بكرة الدعم، ￠219 مم، مجموعة واحدة؛

بكرة الدعم، ￠ 89 مم، مجموعة واحدة؛

3. جسم الفرن

يتكون جسم فرن التقسية من الهيكل والإطار الأساسي.وهي مصنوعة من 5 ملم

ألواح فولاذية و 10 # فولاذ مقطعي.

حجم جسم فرن التقسية: 4000*1375*1760mm؛

11. يتم تصنيع لوحة غطاء سطح الفرن في أقسام للسماح بالسهولة

صيانة.

4. جهاز قيادة الحزام الشبكي

4.1 يتم تشغيل الحزام الشبكي بواسطة إطار الدعم.الحزام الشبكي ذو دفع خلفي

النوع، وبالتالي يتحمل الحد الأدنى من قوة الشد عند درجة حرارة عالية.

4.2 سرعة قيادة الحزام الشبكي::30～120 مم/دقيقة، التحكم في العاكس؛

4.3 حزام شبكي: 500*14000*1.2/1.8 مم، SUS304S، قطعة واحدة؛

4.4 إطار الدعم، 500*4000 مم، SUS304، مجموعة واحدة؛

4.5 سلسلة وعجلة مسننة، P = 19.05 مم، مجموعة واحدة؛

مخفض 4.6، BWEY121-43*43-0.75kW، مجموعة واحدة؛

5. مواد حافظة للحرارة

5.1 يستخدم الجدار طوبًا خفيفًا للحفاظ على الحرارة + بطانية من ألياف الألومنيوم سيليكات.

5.2 الجزء السفلي يستخدم الطوب الخفيف للحفاظ على الحرارة + لوح ألياف الألومنيوم السيليكات.

5.3 الجزء العلوي من جسم الفرن يستخدم قطن ألياف الألومنيوم سيليكات.الحرارة

يتم لف مادة الحفظ حول مجرى الهواء.

5.4 المادة اللاصقة المستخدمة هي درجة حرارة عالية من النوع 1000.

6. جهاز التدفئة

يتم تركيب أنابيب الإشعاع الحراري على المنطقة العلوية والسفلية من الجسم.

6.1 أنابيب الإشعاع الحراري الكهربائي، 220 فولت/1.0 كيلو وات، 24 قطعة؛

6.2 جهاز التحكم في درجة الحرارة، هانيويل، مجموعتان؛

6.3 زوج حراري، نوع K، قطعتان؛

7 مراوح تداول، تكنولوجيا مستوردة، مجموعتان؛

7.1 عمود الريشة، ￠55 مم SUS304،2 قطعة؛

7.2 دوارات طرد مركزي، ￠320، SUS304، قطعتان؛

محمل 7.3، (NSK) UCFY211/209، مجموعتان؛

محرك 7.4، 1.5 كيلو واط، مجموعتان؛

7.5 خزان تبريد الزيت، 2 قطعة؛

جهاز الكشف عن قيادة الحزام الشبكي 7.6، Omron، مجموعة واحدة؛

12. التحكم الكهربائي بالكمبيوتر

الأسلاك الجماعية لخزانة التحكم الكهربائية

خزانة التحكم الكهربائية، 600*700*2000 مم، 5 قطع؛

فرن الحزام الشبكي الناقل المستمرتتم مراقبتها بواسطة PLC الذي يتحكم في

درجة الحرارة ومستوى السائل وجهاز القيادة.نظام التحكم لديه سمعي

والتنبيه البصري ونظام تعشيق الأمان وشاشة محاكاة للمراقبة

أداء الفرن في الوقت الحقيقي.كل وحدة لديها وظيفة حركة واحدة

والربط.عندما تكون هناك حالة انسداد مادي، يتم تثبيت الحزام الشبكي لكل وحدة

يمكن أن تتحرك في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة.خزان التبريد يمكن أن يتوقف عن الحركة

مؤقتا لعملية متساوي الحرارة.
