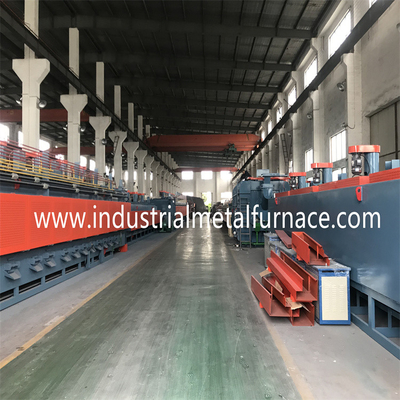

960kw سلسلة الطاقة الغاز الطبيعي نوع شبكة حزام تقسية الفرن

1.متطلبات العميل

الأجزاء المراد معالجتها: قضيب التثبيت ؛

المواد: 55Cr3 ، 50CrV4 ، 60SiCr7 ، 54SiCr6 ؛

العملية: تقسية قضيب التثبيت ؛

الإخراج: 1000-1500 كجم / ساعة (متفاوتة حسب حجم المنتج وشكله و

الشروط المعدنية الأخرى) ؛

2. مواصفات المعدات

بناءً على المتطلبات المذكورة أعلاه ، نوصي بشبكة من نوع السلسلة

فرن تقسية يعمل بالغاز بالحزام 1500 * 14000 * 200 مم.

3-المعلمة التقنية الرئيسية

نوع الفرن: دعم فرن تقسية حزام الشبكة من نوع الأسطوانة ؛

إجمالي الطاقة للمعدات: 960kw (طاقة الغاز الطبيعي) ؛

مصدر الطاقة الكهربائية: 3p-380v ، 50Hz

الطول الإجمالي للمعدات: حوالي 168000 مم ؛

الوزن الإجمالي للمعدات: 32000 كجم

4. المواصفات الفنية

4.1 الطاقة الإنتاجية (التقسية): 1000-1500 كجم / ساعة (يختلف الإنتاج

مع شكل وحجم الشغل ، ووزن قطعة واحدة و

حالة التكديس)

4.2 درجة الحرارة المقدرة 350 ～ 500 ℃ ؛

4.3 الحجم المقدر للمعدات:

عرض حزام شبكة: 1500mm

طول التسخين: 14000 مم

الارتفاع الفعال: 200 ملم

5. الطاقة والاستهلاك المتوسط ​​لخط الإنتاج

امدادات الطاقة الكهربائية

الطاقة: 380V ± 10٪ ثلاث مراحل AC 50 HZ

قوة القياس والتحكم: 220 فولت ± 10٪ 50 هرتز

قوة الإرسال والاتصالات الأخرى: حوالي 22kw

قوة التشغيل العادية: حوالي 18kw

ضغط إمداد الغاز الطبيعي: 0.5-1 بار ؛القيمة الحرارية: 8400 كيلو كالوري / م 3 ؛

طاقة الغاز الطبيعي لفرن التقسية: 960kw ؛

الاستهلاك الفعلي: حوالي 15-20 م 3/1000 كجم.

6. التفاصيل الفنية لفرن تقسية الحزام الشبكي

فرن التقسية بالحزام الشبكي يعتمد التسخين العلوي ، وكل تسخين

تم تجهيز المنطقة بمروحة دائرية لتحقيق درجة حرارة موحدة في

فرن.يتم تحريك الحزام الشبكي من خلال بكرات الدعم.

6.1 المعلمات الرئيسية

6.1.1 عرض الحزام الشبكي: 1500 مم

6.1.2 طول منطقة التسخين: 14000 مم

6.1.3 الطاقة المقدرة: 960kw

6.1.4 التحكم في التدفئة: 56 منطقة ؛التحكم في النبض

6.1.5 توحيد درجة حرارة الفرن: ≤ ± 5 ℃ ؛ درجة حرارة سطح الجدار

الارتفاع: ≤ 45 ℃ ؛

6.2 جسم الفرن

غلاف الفرن: 14000 * 2400 * 1860 مم ، مصنوع من صفيحة فولاذية 6 مم وقسم

الصلب ، وينقسم غطاء الفرن إلى عدة قطع ، قابلة للإزالة و

سهل الصيانة.الإطار السفلي ملحوم بأنبوب مربع 100 * 100 مم

و 100 # قناة فولاذية.يتم توفير الواجهة الأمامية لجسم الفرن

إطار أمامي

6.3 جهاز قيادة الحزام الشبكي

6.3.1 يستخدم ناقل الحركة الشبكي لنقل قطع العمل.

6.3.2 يعتمد الحزام الشبكي دعم نقل الأسطوانة ونوع القيادة الخلفي إلى

اجعل الحزام الشبكي يتحمل الحد الأدنى من التوتر عند درجة حرارة عالية.

6.3.3 سرعة نقل الحزام الشبكي: 30 ~ 120 دقيقة ، العاكس ميتسوبيشي الياباني.

6.3.4 حزام شبكي: 1500 * 34000 * 2.0 / 3.0 ملم SUS304 المادة 1

6.3.5 المخفض: ASX120-155-1.5kW ، 1 مجموعة ؛

6.3.6 بكرات الدعم: ￠ 50 مم ، SUS304 ، 56 قطعة ؛

6.3.7 مقعد من سبائك الألومنيوم ، 112 قطعة ؛

6.3.8 سلسلة وضرس: P = 25.4mm ، مجموعة واحدة ؛

6.3.9 تحمل ، UCP207 ، 112 مجموعة ؛

6.4 مادة عازلة للحرارة: لبنة عازلة + ألياف حرارية ؛

6.4.1 الجزء العلوي مصنوع من ألياف قطنية من ألياف سيليكات الألمنيوم ملفوفة بـ SUS304

لوحة الفولاذ المقاوم للصدأ كغطاء توجيه الهواء.سمك البطانة 280 مم.

6.4.2 يعتمد جدار الفرن على الطوب العازل T3-08 + cera blanket 1260 ،

وسماكة البطانة 330 مم.

6.4.3 يتم استخدام الطوب العازل T3 + لوح سيليكات الكالسيوم 1000 في

قاع الفرن ، وسمك البطانة لقاع الفرن 250 مم.

6.4.4 يتم استخدام هلام السيليكا كمادة لاصقة مقاومة للحرارة ، والتي لها

الخصائص التي تشير إلى أنه كلما ارتفعت درجة الحرارة ، كان الاتصال أقوى

السطح.

6.5 جهاز تسخين

6.5.1 يتم توصيل جميع خطوط أنابيب الغاز الطبيعي الرئيسية عن طريق اللحام أو الفلنجة ،

والمفاصل الملولبة مختومة بمادة مانعة للتسرب خاصة.كشف التسرب

نفذت بعد تركيب خط الأنابيب.تم تركيب مقياس تدفق الغاز الطبيعي المطابق

عند مدخل خط أنابيب الغاز الطبيعي.تم ضبط نظام حماية درجة الحرارة القصوى

غرفة الاحتراق والفرن في كل منطقة لضبط درجة حرارة الحماية المحدودة.

بمجرد أن تخرج درجة الحرارة عن السيطرة وتكون عالية جدًا ، يمكنها قطع الغاز

النظام ومرافق السلامة ذات الصلة في الوقت المناسب.

6.5.2 في حالة فشل نظام الغاز وزيادة درجة الحرارة المحددة ، فمن الضروري

قطع صمام الغاز الرئيسي تلقائيًا في الوقت المناسب وإعطاء إنذار مسموع ومرئي.

6.5.3 نظام التحكم في الاحتراق

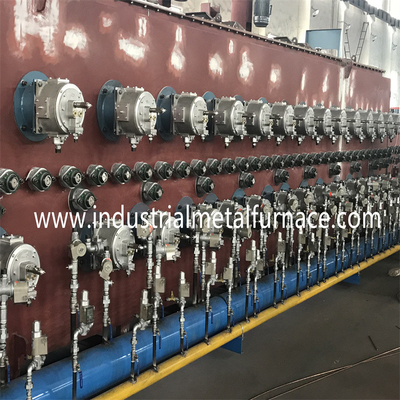

كل مجموعة من الشعلات عالية السرعة مجهزة بـ SIC65HB المستقر والموثوق

تحكم الموقد.وظائف التطهير والاشتعال وكشف اللهب والاشتعال

يتم إكمال الحماية في نظام التحكم ، وتكتمل وحدة التحكم في الموقع

وظائف الاشتعال والكشف عن اللهب والتشغيل في الموقع.كل شعلة

مزود بجهاز إنذار اللهب لتحقيق مراقبة الاشتعال التلقائي و

حماية إغلاق صمام انقطاع التيار الكهربائي.بمجرد خروج الموقد أو حرقه بشكل سيئ ، فإن

سيقطع نظام التحكم على الفور صمام الملف اللولبي للغاز الطبيعي أمام

الموقد وإعطاء إنذار.في نفس الوقت ، يتم إغلاق جميع الصمامات كهربائياً ، والتي

سيتم قطع الصمامات تلقائيًا في حالة انقطاع التيار الكهربائي لمنع الحوادث.

يعتمد نظام التحكم الأوتوماتيكي على وضع التحكم في النبضات المتقدمة ،

التي لها مزايا التحكم الدقيق في درجة الحرارة ، وتحسين

توحيد درجة حرارة أنابيب الإشعاع وجعل درجة حرارة الفرن

أكثر اتساقًا.ينتج التحكم في درجة حرارة فرن المعالجة الحرارية الناقل 220 فولت

موقف الصمامإشارة التحكم إلى جهاز التحكم في الموقد من خلال PLC وفقًا للمزدوج الحراري

تشغيل الإشارة و PID ، وذلك للتحكم في احتراق وإيقاف الموقد.

عندما تكون درجة حرارة الفرن الفعلية أقل بكثير من الفرن المحدد

درجة الحرارة ، تحترق الشعلات الموجودة في منطقة التحكم في درجة الحرارة بأكملها في حريق كبير.

عندما تكون درجة حرارة الفرن الفعلية قريبة من درجة حرارة الفرن المحددة ، فإن

سيقلل PLC من عدد مواقد الاحتراق من خلال تشغيل PID.ال

يتم التحكم في الشعلات التي توقف الاحتراق عن طريق PLC وتتوقف تلقائيًا

لتحسين توحيد درجة حرارة الفرن.في نفس الوقت نسبة الوقت

يمكن ضبط الاحتراق والإغلاق لكل موقد في PLC.نسبة الهواء إلى الغاز

ويتم التحكم في تزامن الغازات الهوائية أثناء احتراق الموقد بواسطة

صمام الهواء والغاز النسبي.عندما يتم فتح صمام الملف اللولبي الهواء ، حجم الهواء

يزداد ، ويفتح الصمام التناسبي بين الهواء والغاز تلقائيًا في نفس الوقت

حان الوقت لزيادة إمداد الغاز ، والعكس صحيح.كل شعلة مجهزة بـ

صمام تناسبي بين الغاز والهواء لتحقيق الاحتراق النسبي للموقد

الهواء والغاز ، ولها تزامن بين الهواء والغاز.بالإضافة إلى ذلك ، الهواء والغاز

يحتوي الصمام النسبي أيضًا على وظيفة تثبيت الضغط لجعل

الضغط في خط أنابيب الغاز أكثر استقرارًا.

6.5.4 موقد الغاز الطبيعي: SIC-65 ، 60kW ، 16pcs ؛

يشع الأنابيب: ￠ 120mm ، 16pcs ؛

6.5.5 تحكم ذكي في درجة الحرارة: هانيويل ، 6 مجموعات ؛

6.5.6 المزدوجات الحرارية: نوع WRN430-800-K ، 6 قطع ؛

6.6 مروحة دوران قسري ، 6 مجموعات ؛

دوارات متصلة بعمود ، ￠ 500mm SUS304 ، 6 مجموعات ؛

تحمل (NSK) ، UCFY211،209 ، 12 مجموعة ؛

المحرك ، 2.2kw ، 6 مجموعات ؛

جهاز تبريد الهواء 6 مجموعات ؛

مفتاح قياس الدوران ، 6 مجموعات ؛

6.7 مفتاح كشف خطأ الإرسال ، Omron ، اليابان ، مجموعة واحدة ؛

7. خزانة التحكم

حجم الخزانة: 600 * 700 * 2000.1 مجموعة ؛

يحتوي فرن المعالجة الحرارية على PLC للتحكم المركزي في العملية ،

درجة الحرارة الزائدة ، وأعطال الإرسال والأعطال الأخرى ، المسموعة والمرئية

قفل أمان وتنبيه ، وشاشة تعمل باللمس لمراقبة العمل

الظروف في أي وقت.
