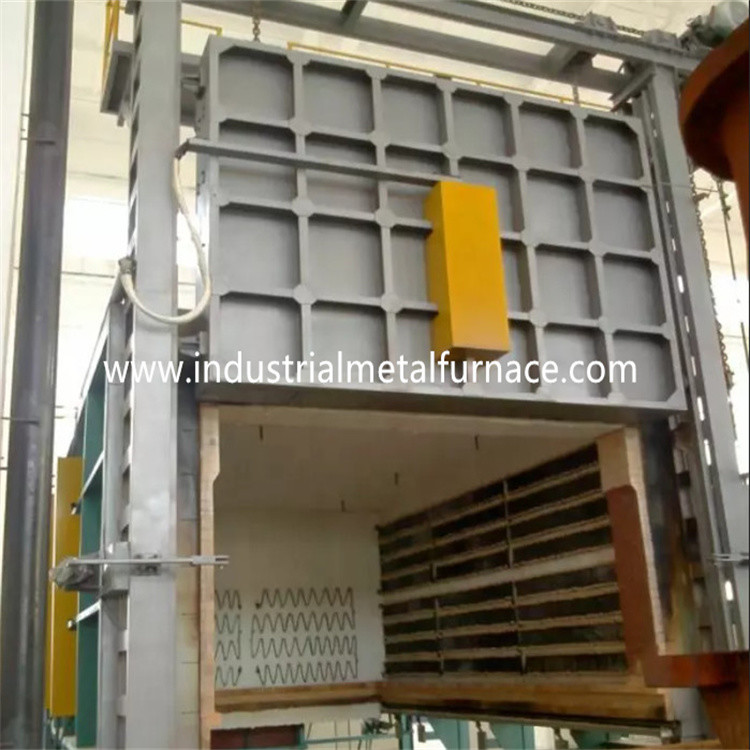

فرن تبريد الموقد الكهربائي 1200 × 1200 × 600 مم
1. التطبيق
فرن المجمرة الكهربائية RT3-75-12 يستخدم بشكل رئيسي في
التبريد ، والصلب الهيكلي ، والفولاذ المصبوب ، والصلب الزنبركي ، وفولاذ الأدوات.
2. مقدمة هيكلية
يتكون فرن المجمرة RT3-75-12 بشكل أساسي من الفرن
الجسم ، البطانة ، باب الفرن ونظام ضغط الباب ، بوجي ، الختم
آلية ، عنصر التسخين ، نظام التحكم في درجة الحرارة.
2.1 الفراءنيس الجسم
هيكل جسم فرن موقد بوجي مصنوع من 8-10 # مقطعي
ألواح فولاذية و فولاذية ≥3mm.الدعامة الجانبية والأعمدة الخلفية مصنوعة من
الصلب المقطعي ، ومدعومة بدعامات فولاذية مقطعية.الخارجي
جدار الفرن مطلي بطبقتين من البادئات وطبقتين من
طلاء طلاء.الجزء الرئيسي من الفرن مطلي بطلاء مقاوم للحرارة.
2.2بطانة
تم بناء مورد الفرن السفلي للسيارة بنظام من الألياف بالكامل.بطانة
المواد المستخدمة هي ألياف ألومنيوم عالية الجودة مثبتة بأجزاء فولاذية مستديرة.ال
يتم ضغط ألياف الألومنيوم مسبقًا في كتل (جاذبية الضغط:
≥230Kg / m3) ثم يتم تثبيتها بجسم الفرن بواسطة الفولاذ المقاوم للصدأ المستدير
القطع.يتميز هيكل البطانة المقاومة للحرارة هذا بمزايا الحرارة المنخفضة
الموصلية ، والقدرة القوية المضادة للصدمات ، ومكافحة التآكل.البطانة لها
بسماكة إجمالية 350 مم.ألياف الألومنيوم السيليكات تقاوم الحد الأقصى
درجة حرارة 1260 ℃.
2.3باب الفرن ونظام الباب من أعلى إلى أسفل
يتكون باب الفرن ذو درجة الحرارة العالية من جميع الألياف
البطانة وغلاف الهيكل الصلب.إطار الباب مصنوع من صفيحة فولاذية 12 مم.
البطانة مبنية من كتل عالية من ألياف الألمنيوم مماثلة لتلك المستخدمة في الفرن
جسم.يحافظ الهيكل العام للفرن على شكله أثناء التسخين.
طريقة قيادة الباب:يتم رفع باب الفرن كهربائيًا لأعلى و
للأسفل بواسطة الرافعة الكهربائية.ويتم ختمه بباب الفرن بالوزن الذاتي.
2.4 العربةوآلية الختم
تتكون العربة من إطار عربة ، عجلات ، هيكل من الطوب المقاوم للحرارة ،
لوحة وجه عربة مقاومة للحرارة وآلية قيادة عربة.
هيكل العربة: إطار العربة مصنوع من شعاع 12 # و 12 ملم فولاذ
لوحات.يمكن أن يعمل العربة لفترة طويلة دون تشوه عند التحميل الكامل.
العجلة: العجلات مصنوعة من المسبوكات الفولاذية ZG55 #.الإرسال
العمود مصنوع من فولاذ 45 # ، وهو معالج بالحرارة.تحمل ناقل الحركة
هو من النوع الثقيل تحمل العمود لتحمل الوزن.هناك ما مجموعه 4
كل عجلة قطرها 240 مم.
جسم البناء: تم بناء العربة بمزيج من الألومينا العالية
طوب حراري ، طوب حراري خفيف ، طوب الحفاظ على الحرارة.ال
هيكل الطوب من بوجي لديه فتحة تركيب عناصر التسخين لسهولة
تركيب عناصر التسخين.الأجزاء المتأثرة وتحمل الوزن
المنطقة مبنية بشكل خاص بالطوب الثقيل من الألمنيوم عالي المقاومة للحرارة.
هناك أيضًا مساحة خالية متبقية لتوسيع البطانة المقاومة للحرارة عند تسخينها.
لوحة الوجه على شكل شريط مصبوب بـ ZG35Cr24Ni7SiN ، 30 مم.ال
أقصى درجة حرارة 1200 ℃.لها استخدام طويل الأمد دون تشوه و
تكسير.
الختم: الختم بين باب الفرن وجسم الفرن والعربة أكثر
مهم.الختم بين باب الفرن وجسم الفرن يستخدم الفرن
هيكل ضغط الباب بالوزن الذاتي.الختم بين العربة والفرن
الجسم عبارة عن ختم من الطوب ذي الشكل الخاص ، وكتلة من الألياف القطنية وختم مزدوج من الرمل.
2.5 عنصر تسخين
عنصر التسخين: مقاومة السبائك المقاومة للتموج 0Cr27AL7Mo2
شرائط مثبتة في جدارين جانبيين.يتم إنتاج شرائط المقاومة من خلال
قوالب خاصة ، ويتم تركيبها في جدار الفرن بواسطة مسامير من البورسلين.و هناك
عبارة عن حشية خزفية بين جدار الألياف وشرائط المقاومة لتجنبها
دائرة مقصورة.إن البراغي والحشيات الخزفية مصنوعة من مواد ألومنيوم عالية
متكلس عند درجة حرارة عالية لضمان القوة الكافية وعمر الخدمة.هناك
يوجد منطقة تدفئة واحدة.جميع قضبان الموصل الرصاص مصنوعة من φ16 0Cr27AL7Mo
مادة.
2.6 نظام التحكم الكهربائي
التحكم في درجة الحرارة: يستخدم الفرن متحكمًا ذكيًا في درجة الحرارة للتحكم
درجة الحرارة التي لها وظيفة الضبط الذاتي لحساب معلمة PID المثالية
وتحقيق استقرار في درجة الحرارة.جهاز التحكم في درجة الحرارة لديه وظائف
إنذار الحرارة الزائدة وحماية الكسر الحراري للزوجين.
يحتوي الفرن على منطقة تحكم في درجة الحرارة واحدة للتحكم في الارتباط بين
درجة الحرارة وحركات المحرك.يتم تعيين كل منطقة مع درجة حرارة زائدة
إنذار.حلقة التسخين تتبنى SCR مزدوج الاتجاه والتحكم في الزناد.ال
يتم تنظيم السلطة بطريقة التنظيم النسبي الزمني.
نظام تشغيل التحكم هو نظام تشغيل كبير الطاقة يكتمل بـ
المبرد ونظام تبريد الهواء.يوجد أيضًا مفتاح هواء.حلقة التسخين
مجهزة بمقياس التيار الكهربائي ، الفولتميتر ، عنصر التسخين على - مؤشر التشغيل ، الطاقة
حماية التعشيق ، وتدابير التأريض الآمن.
التحكم في الحركة: يتحكم نظام التحكم بشكل أساسي في حركة الباب لأعلى ،
ضغط الباب ، وحركة الباب إلى الداخل.أيضا الحركات بالضرورة
مرتبطة لضمان سلامة العملية.
3.المؤشرات الفنية الاساسية
| لا. | غرض | المعايير الفنية |
| 1 | القوة المصنفة | 75KW + 5٪ (1-100٪) قابل للتعديل |
| 2 | مزود الطاقة | 380 فولت ، 3P ، 50 هرتز |
| 3 | درجة الحرارة المقدرة | 1200 ℃ |
| 4 | ارتفاع درجة حرارة الفرن الفارغ | ≤2 ساعات |
| 5 | منطقة التحكم | منطقة واحدة ، تحكم مستقل في درجة الحرارة |
| 6 | حجم العمل الفعال | 1200 × 1200 × 600 مم (L × W × H) |
| 7 | الحجم الكلي للفرن | 2260 × 2100 × 1900 مم (L × W × H) ، الارتفاع لا يشمل إطار باب الفرن |
| 8 | الطول عندما تتحرك العربة خارج الفرن | 5100 ملم |
| 9 | توصيل عنصر التسخين | Ｙ |
| 10 | توحيد درجة الحرارة | ± 10 ℃ |
| 11 | دقة قياس درجة الحرارة | ± 1 |
| 12 | استهلاك طاقة الفرن الفارغ | ≤18٪ |
| 13 | طريقة التحكم في درجة الحرارة | منظم SCR ، PID ؛جهاز التحكم في درجة الحرارة SHIMADEN (اليابان) مع 485 منفذ اتصال ؛شاشة تعمل باللمس مقاس 10.1 بوصة يمكنها تسجيل البيانات التاريخية وتكنولوجيا التخزين وتصدير قرص U ولقطات الشاشة والوظائف الأخرى ، مع إنذار درجة الحرارة الزائدة |
| 14 | ارتفاع درجة حرارة سطح الفرن | 45 |
| 15 | عنصر التسخين | 0Cr27AL7Mo2 |
| 16 | لوحة وجه بوجي | ZG35Cr24Ni7SiN فولاذ مقاوم للحرارة ، بسمك 30 مم |
| 17 | طريقة التحميل | تم تحميل المنتج على العربة ، ثم ينتقل العربة إلى الفرن |
| 18 | بطانة الفرن | ألياف حرارية عالية الحرارة |
| 19 | طريقة فتح باب الفرن | 1 طن رافعة كهربائية مقلوبة ، مختومة بوزن باب الفرن ذاتيًا |
| 20 | طريقة تحريك بوجي | بواسطة 1.5KW مخفض سرعة العتاد الدائري |
