650 درجة مئوية معالجة التلدين والتقسية بالحرارةفرن عربة المعالجة لعمود الكرنك
1. التطبيق
يستخدم فرن المعالجة الحرارية بشكل أساسي لعمليات مثل
التلدين، التقسية، التبريد، التطبيع، إلخ.
فرن العربة الكهربائي RT3-320-6 يستخدم بشكل أساسي
لعمليات التلدين والتقسية للفولاذ الكربوني،
والفولاذ السبائكي لعمود الكرنك.
2. المعلمات الفنية الرئيسية
| رقم. | البند | المعلمات الفنية |
| 1 | الطاقة المقدرة | 320 كيلو واط + 5% (1-100%) قابلة للتعديل |
| 2 | مزود الطاقة |
480 فولت، 3 مراحل، 60 هرتز؛ جهد أحادي الطور: 110-120 فولت |
| 3 | درجة الحرارة المقدرة |
650 درجة مئوية (درجة حرارة العمل العادية: 500-600 درجة مئوية) |
| 4 | سرعة ارتفاع درجة حرارة الفرن الفارغ | أقل من أو يساوي 1 ساعة للتسخين إلى 500 درجة مئوية |
| 5 | منطقة التحكم | 3 مناطق |
| 6 | حجم العمل الفعال | 5200 × 1800 × 1200 مم (طول × عرض × ارتفاع) |
| 7 | الحجم الكلي |
5900 × 2700 × 2650 مم (طول × عرض × ارتفاع) الطول المطلوب لحركة العربة الداخلية والخارجية هو 12800 مم؛ الارتفاع بما في ذلك محرك المروحة: 3150 مم؛ الارتفاع بما في ذلك إطار الباب: 4400 مم؛ |
| 8 | توصيل عنصر التسخين | Y |
| 9 | توحيد درجة الحرارة | ± 8 درجة مئوية |
| 10 | دقة قياس درجة الحرارة | ± 2 درجة مئوية |
| 11 | استهلاك طاقة الفرن الفارغ | أقل من أو يساوي 18% |
| 12 | طريقة التحكم في درجة الحرارة |
SCR (نوع مقاوم للضغط مخصص)؛ منظم PID؛ وحدة تحكم في درجة الحرارة Huibang (مخصصة) مع إنذار درجة الحرارة الزائدة؛ مسجل ورقي بشاشة ملونة 7 بوصة لتسجيل منحنى ارتفاع درجة الحرارة (مخصص) |
| 13 | ارتفاع سطح الفرن | أقل من 40 درجة مئوية |
| 14 | عنصر التسخين | 0Cr25AL5 (شريط) (مخصص 480 فولت) |
| 15 | لوح سطح العربة | فولاذ مقاوم للحرارة CrMnN، سمك 30 مم |
| 16 | طريقة التحميل | يتم تحميل المنتج على العربة، ثم تتحرك العربة إلى داخل الفرن |
| 17 | بطانة الفرن | ألياف حرارية قياسية |
| 18 | طريقة فتح باب الفرن | رافعة كهربائية 2 طن للأعلى والأسفل، مختومة بنابض (مخصصة 480 فولت) |
| 19 | طريقة تحريك العربة | بواسطة مخفض سرعة ترس دبوسي دوري بقوة 5.5 كيلو واط تتحرك داخل وخارج الفرن (مخصصة 480 فولت) |
| 20 | مروحة تدوير |
مروحة تبريد هواء بقوة 4 كيلو واط، 3 مجموعات؛ تدفق كل مروحة: 5500 متر مكعب/ساعة؛ ضغط الهواء: 1200 باسكال (مخصص 480 فولت) |
3. مقدمة هيكلية

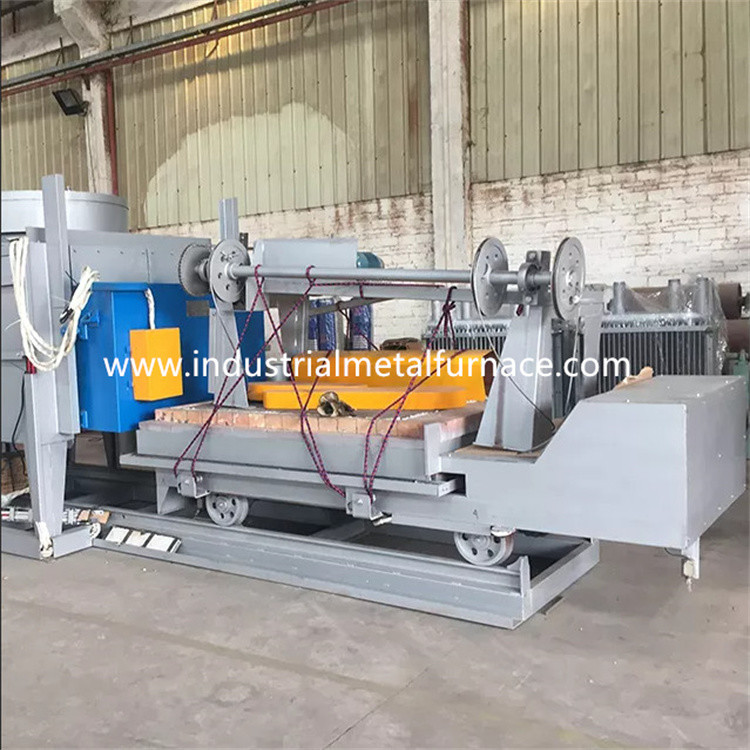

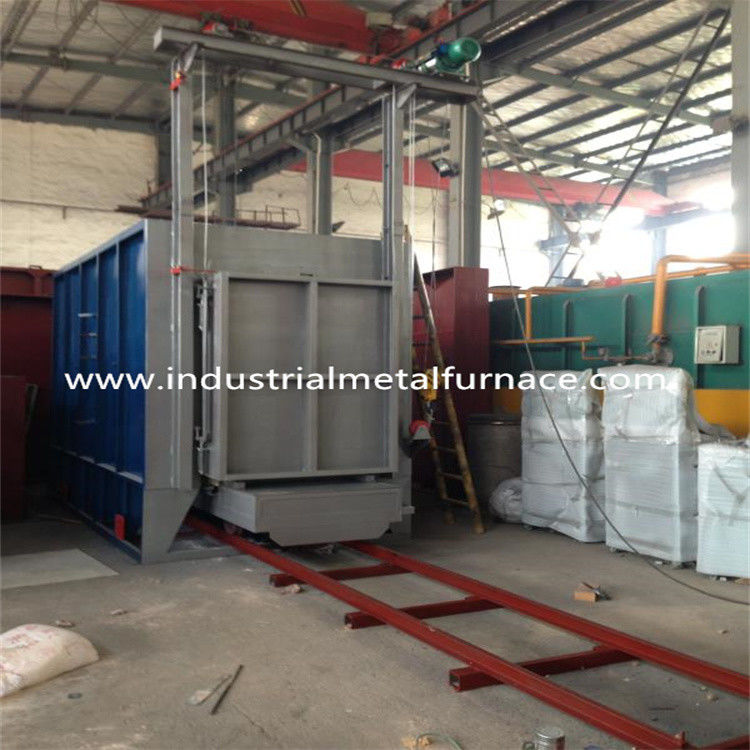

يتكون فرن العربة RT3-320-6 بشكل أساسي من
جسم الفرن، البطانة، باب الفرن وآلية رفع الباب،
آلية ضغط باب الفرن، العربة وآلية السحب،
الختم بين جسم الفرن والعربة، عنصر التسخين وجهاز التثبيت،
نظام التحكم الآلي في درجة حرارة الفرن.
البطانة
تم بناء جسم فرن العربة عالي الحرارة بنظام ألياف بالكامل.
مادة البطانة المستخدمة هي ألياف ألومنيوم عالية الجودة مثبتة بأجزاء فولاذية دائرية.
يتم ضغط ألياف الألومنيوم مسبقًا في كتل (جاذبية الضغط: ≥230 كجم/م3) ثم تثبيتها بجسم الفرن بأجزاء فولاذية مقاومة للصدأ دائرية.
هيكل البطانة الحرارية هذا له مزايا الموصلية الحرارية المنخفضة،
قدرة قوية على مقاومة الصدمات، ومقاومة التآكل. يبلغ سمك البطانة الإجمالي
260 مم. تتحمل ألياف سيليكات الألومنيوم درجة حرارة قصوى تبلغ 1000 درجة مئوية.
نظام تدوير الهواء الساخن:
يتكون فرن المعالجة الحرارية بشكل أساسي من ثلاث مراوح محورية في الفرن.
يتم نفخ الحرارة المنبعثة من عنصر التسخين بالتساوي إلى منطقة العمل الفعالة
بواسطة مروحة التدوير من خلال لوحة توجيه الرياح. لوحة توجيه الهواء مصنوعة من 1Cr18Ni9،
والمروحة والعمود مصنوعان من 1Cr18Ni9Ti. لضمان الاستخدام الطبيعي للمحامل،
طريقة التبريد هي التبريد بالهواء.
