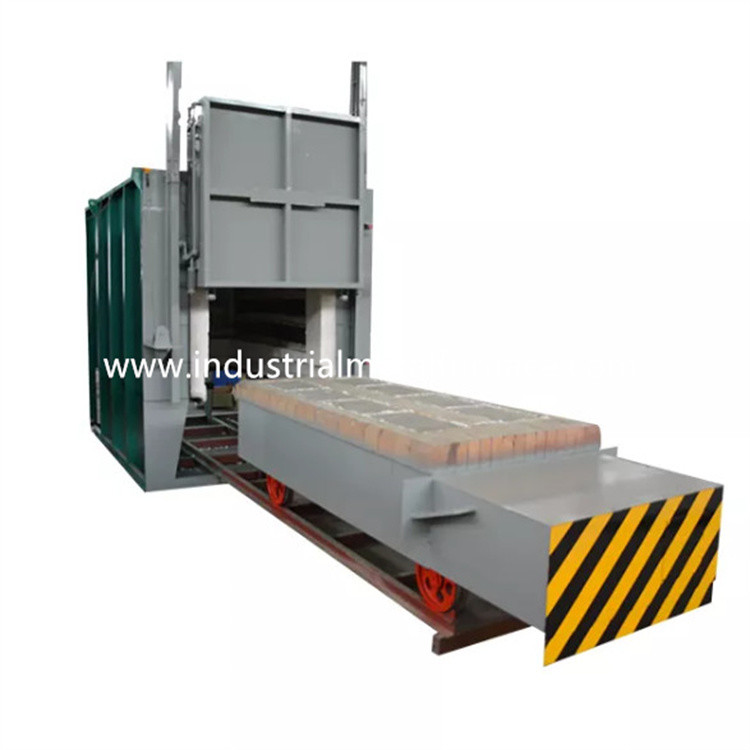

5000 × 2500 × 1500 ممالصناعةالمعالجة الحرارية بوجي الكهربائية
أفران مع تحكم PLC
1. التطبيق
يتم استخدام فرن المجمرة الكهربائية للعربة RT3-600-12 بشكل أساسي في
التلدين والمعالجة الحرارية للمحلول لأجزاء الهيكل الفولاذي ، السبائك
أجزاء وأجزاء من الفولاذ المقاوم للصدأ ، إلخ.
2.المؤشرات الفنية الاساسية
| لا. | غرض | المعايير الفنية |
| 1 | القوة المصنفة | 600KW (1-100٪) قابل للتعديل |
| 2 | مزود الطاقة | 380 فولت ، 3P ، 50 هرتز |
| 3 | درجة الحرارة المقدرة |
1250 (درجة حرارة العمل العادية: 850-1200 درجة مئوية) |
| 4 | ارتفاع درجة حرارة الفرن بدون تحميل | ≤2.5 ساعة |
| 5 | منطقة التحكم | 4 مناطق |
| 6 | حجم العمل الفعال | 5000 × 2500 × 1500 مم (L × W × H) |
| 7 | الحجم الكلي للفرن |
5800 × 3600 × 2950 مم (الطول × العرض × الارتفاع) لا يشمل الارتفاع ارتفاع إطار باب الفرن |
| 8 | الحجم الكلي للعربة | 6100 × 2600 × 950 مم (الطول × العرض × الارتفاع) |
| 9 | مساحة الأرضية بما في ذلك العربة من الداخل والخارج بطول الحركة | 12500 * 3000 مم (L * W) |
| 10 | توصيل عنصر التسخين | Ｙ |
| 11 | توحيد درجة الحرارة | ± 10 ℃ |
| 12 | دقة قياس درجة الحرارة | ± 1.5 أوم |
| 13 | استهلاك طاقة الفرن بدون تحميل | ≤18٪ |
| 14 | طريقة التحكم في درجة الحرارة |
منظم SCR ، PID ؛جهاز التحكم في درجة الحرارة من Shimaden بواجهة اتصال 485 وشاشة تعمل باللمس 10.1 بوصة (يمكنه تسجيل البيانات التاريخية وعملية التخزين وتصدير قرص U ولقطات الشاشة ووظائف أخرى ، مع إنذار درجة الحرارة الزائدة) شاشة تعمل باللمس + تحكم PLC: شاشة اللمس متصلة بكمبيوتر العميل.وضع الاتصال: واجهة Modbus tcp.تنقل خزانة التحكم في الفرن البيانات في الوقت الفعلي إلى كمبيوتر العميل ، ويمكن لجهاز الكمبيوتر الخاص بالعميل التحكم في تشغيل الفرن وتسخينه عن بُعد. |
| 15 | ارتفاع درجة حرارة سطح الفرن | 45 |
| 16 | عنصر التسخين | 0Cr27AL7Mo2 (شريط) التربية على حقوق الإنسان |
| 17 | لوحة وجه بوجي | Cr25Ni20 ، سمك 30 مم ، فولاذ مقاوم للحرارة |
| 18 | طريقة التحميل | تم تحميل المنتج على العربة ، ثم ينتقل العربة إلى الفرن |
| 19 | طريقة فتح باب الفرن | رافعة كهربائية 2ton من أعلى إلى أسفل ، مختومة بالوزن الذاتي للباب |
| 20 | طريقة تحريك بوجي | بواسطة مخفض سرعة التروس الحلقي |
| 21 | قوة القيادة بوجي | 5.5 كيلو واط |
| 22 | بطانة الفرن | ألياف حرارية عالية الحرارة |
| 23 | قدرة التحميل | 10 أطنان |
3.مقدمة هيكلية
يتكون فرن المعالجة الحرارية بموقد العربة RT3-600-12 بشكل أساسي من غلاف الفرن ،
البطانة ، باب الفرن ونظام ضغط الباب ، العربة ، عنصر التسخين
والجهاز الثابت ونظام التحكم في درجة الحرارة.
3.1 نظام التحكم الكهربائي
التحكم في درجة الحرارة: يمكن أن تكون درجة حرارة كل منطقة تسخين للفرن المعدني الصناعي
يسيطر عليها بشكل منفصل.
يعتمد الفرن متحكمًا ذكيًا في درجة الحرارة للتحكم في درجة الحرارة
وظيفة الضبط الذاتي لحساب معلمة PID المثالية وتحقيق استقرار في درجة الحرارة.
جهاز التحكم في درجة الحرارة لديه وظائف إنذار الحرارة الزائدة والزوج الحراري
حماية الكسر.
يحتوي فرن موقد العربة على 4 مناطق للتحكم في درجة الحرارة للتحكم في الوصلة بين
درجة الحرارة وحركات المحرك.يتم تعيين كل منطقة مع إنذار درجة الحرارة الزائدة.
حلقة التسخين تتبنى SCR مزدوج الاتجاه والتحكم في الزناد.يتم تنظيم السلطة
بطريقة التنظيم النسبي للوقت.
نظام تشغيل التحكم هو نظام تشغيل ذو قدرة كبيرة مزود بمبرد و
نظام تبريد الهواء.يوجد أيضًا مفتاح هواء.حلقة التسخين مجهزة بمقياس التيار الكهربائي ،
الفولتميتر ، مؤشر تشغيل وإيقاف عنصر التسخين ، حماية قفل التشغيل ، وتأريض آمن
مقاسات.
التحكم في الحركة: يتحكم نظام التحكم بشكل أساسي في حركة الباب لأعلى ولأسفل
الضغط ، وحركة الباب إلى الداخل.أيضا الحركات مرتبطة بالضرورة
تأكد من سلامة العملية.
