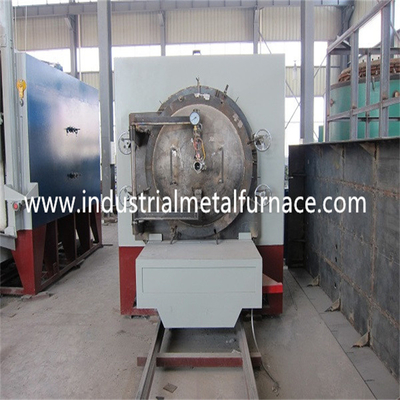

فرن المعالجة الحرارية الفراغية من نوع عربة 850 درجة

1. التطبيق

إن فرن المعالجة الحرارية الفراغية من نوع العربة عبارة عن فرن مقاوم كهربائي يعمل بشكل دوري ، ويستخدم بشكل أساسي في المعالجة الحرارية وتسخين الأجزاء المعدنية أو السبائك الصغيرة والمتوسطة الحجم في غاز النيتروجين تحت 850.تتميز بمزايا درجة حرارة الفرن الموحدة ، الهيكل البسيط ، التشغيل البسيط واستهلاك الطاقة المنخفض.

2.المعايير الفنية

1. تصنيف الطاقة 45KW

2 الجهد المقدر 380 فولت ، 3 مراحل ، 50 هرتز

3. درجة الحرارة المقدرة 850 ℃

4 أبعاد العمل (الطول والعرض والارتفاع) 1000 × 800 × 600 مم ؛

5 طريقة توصيل عنصر التسخين: Y ؛

6. وضع التحكم في درجة الحرارة: تحكم PID.

7. توحيد درجة حرارة الفرن ≤ ± 10 ℃ ؛

8. إرتفاع درجة الحرارة للجدار الخارجي عند جانب الفرن ≤ 40 ℃ ؛

9. وقت تسخين الفرن الفارغ ≤ 2H ؛

10. فقدان طاقة الفرن الفارغ 18٪ ؛

11. درجة فراغ 0.001 تور؛

مضخة تفريغ 12 فولت: جودة العلامة التجارية الصينية ؛

3. شروط الخدمة

3.1 استخدام داخلي ؛

3.2 لا يوجد غبار موصل وغاز قابل للانفجار وغاز تآكل يمكن أن يلحق أضرارًا جسيمة بالمعدن والعزل المحيط ؛

3.3 لا اهتزاز واضطراب واضح.

4.مقدمة الهيكل

يتكون هيكل هذه السلسلة من أفران المعالجة الحرارية الكهربائية من غلاف الفرن ، وبطانة الفرن ، وعناصر التسخين ، ولوحة قاع الفرن ، وجهاز باب الفرن ونظام التحكم.

يتم لحام غلاف فرن المعالجة الحرارية في غلاف صندوقي مع مقطع فولاذي ولوحة فولاذية ، والفرن من هيكل من الطوب.تمتلئ الفجوة بين الفرن وغلاف الفرن بألياف مقاومة لدرجات الحرارة العالية ومواد سائبة من الدياتوميت للعزل الحراري والحفاظ على الحرارة.

يتم وضع عنصر التسخين على جانبي الفرن بسلك مقاومة ocr25al5.يتم إخراج عنصر التسخين من جسم الفرن من خلال قضيب التوصيل إلى الخارج ويتم توصيله بمصدر الطاقة.

غطاء الفرن: مزود بمنفذ استخراج الهواء (بما في ذلك الصمام اليدوي) ، وصمام النفخ (بما في ذلك الصمام اليدوي) ، ومنفذ العادم (بما في ذلك الصمام اليدوي) ، ومؤشر الضغط في الفرن وصمام الأمان.

خزان دثر الفرن الفراغي: ملحوم بالفولاذ المقاوم للصدأ السطح العلوي مدمج بحلقة ختم حشو الأسبستوس ، والتي يتم تضمينها مع غطاء الفرن.يتم تثبيت براغي الضغط اليدوية على طول محيط السطح العلوي ، والتي تستخدم لربط غطاء الفرن والخزان في واحد لضمان إحكام الغلق في الخزان.

نظام الفراغ: يعتمد فرن ومعدات المعالجة الحرارية على مضخة فراغ ميكانيكية دوارة من سلسلة 2x ، وهي مجهزة بخرطوم فراغ ووصلة سريعة.انظر دليل مضخة التفريغ للهيكل ومتطلبات التشغيل لمضخة التفريغ.

يوجد ثقب حراري أعلى الفرن.عند الاستخدام ، يتم إدخال المزدوجات الحرارية في الفرن للتحكم في درجة حرارة عمل الفرن من خلال خزانة التحكم بالفرن الكهربائي.
