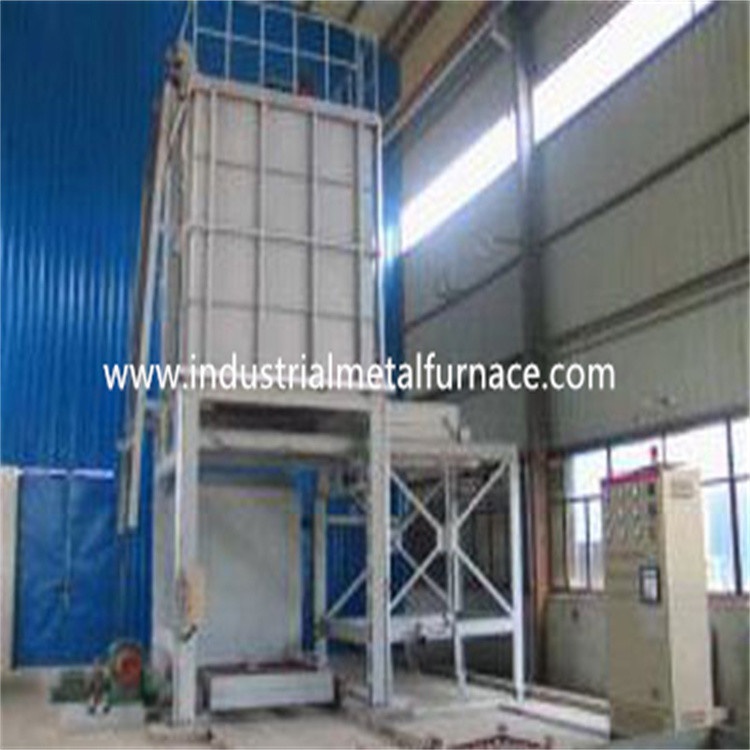

650 درجة من سبائك الألومنيوم فرن التبريد السريع T6 عملية المعالجة الحرارية
1. نظرة عامة
إن فرن مقاومة المعالجة الحرارية للتبريد بسبيكة الألومنيوم هو فرن مقاومة التشغيل الدوري ، والذي يستخدم بشكل أساسي في معالجة المحاليل الصلبة مثل التبريد السريع والتلطيف لمسبوكات سبائك الألومنيوم.
2.مزايا
تعتمد قطع العمل في الفرن عملية التعليق ، مع حالة دورة حرارية جيدة ودرجة حرارة موحدة.
بعد الانتهاء من مرحلة التسخين والإمساك ، يمكن أن تسقط قطعة العمل بسرعة من الفرن إلى وسيط التبريد في المسبح في غضون 12 ثانية ، وتكون جودة معالجة التبريد عالية.
يعتمد نظام التحكم في درجة الحرارة ثايرستور PID بدون عبور ودقة Shanghai Guolong العالية مع مقياس التحكم الذكي في درجة الحرارة ، فرن المعالجة الحرارية للتبريد السريع لديه ثبات جيد وإنذار درجة الحرارة الزائدة لضمان أن درجة حرارة قطعة العمل لا تزيد عن ارتفاع.
كل جزء من أجزاء النقل الميكانيكي لفرن المقاومة الكهربائية يعتمد التحكم والتشغيل المتشابك.
3-الرئيسيالمعايير الفنية
(1) الطاقة المقدرة: 100kW ± 10٪
(2) الفولطية المقدرة: 380V ، 3P ، 50Hz
(3) درجة الحرارة المقدرة: 650 ℃
(4) وضع التحكم في درجة الحرارة: تحكم PID
(5) عدد مناطق التسخين: طريقة توصيل منطقة واحدة: Y ؛
(6) توحيد درجة حرارة الفرن: ≤ ± 5 ℃
(7) دقة التحكم في درجة الحرارة: ± 2 ℃
(8) حجم مساحة العمل الفعال: 1300 × 1300 × 1300 مم
(9) وقت نقل التبريد: ≤ 12 ثانية (باب الفرن مفتوح لمياه الشغل)
(10) وقت تسخين الفرن الفارغ: ≤ 2H
(11) طاقة فقد الفرن الفارغ: ≤ 12KW
(12) قوة المروحة: 3kw
(13) محرك رفع الشحن: محرك ذو سرعتين
(14) درجة حرارة الجدار الخارجي لجانب الفرن: 35 ℃
(15) سلة: 1 مجموعة
4.مقدمة الهيكل
يتكون هيكل فرن المعالجة الحرارية الكهربائية من فرن التسخين ، وآلية الرفع ، وآلية التبريد ، ونظام التحكم ، إلخ.
4.1 فرن التسخين
إطار هيكل الفرن ملحوم بفولاذ جانبي ، والجدار الداخلي ملحوم بلوحة فولاذية مقاومة للحرارة 1Cr18Ni9Ti.في نفس الوقت ، من أجل تجنب تشوه صفيحة الفولاذ المقاوم للصدأ في الغرفة الداخلية عند درجة حرارة عالية ، فإن الصفيحة الفولاذية المقاومة للصدأ بها أيضًا فتحات توسعة.البطانة من جميع الهياكل الليفية ، وطبقة من لوحة الأسبستوس المطاطية متصلة بالسطح الداخلي لغلاف الفرن ، والتي تلعب دور العزل الحراري وحماية سطح غلاف الفرن من التآكل.
يتم ضغط عنصر التسخين الخاص بفرن المعالجة الحرارية للتبريد السريع في شريط من سبيكة 0cr25a15 ، ومغلف على أنبوب الخزف العازل ، ويتم تثبيته في الغرفة الداخلية لجسم الفرن من خلال الفولاذ المستدير غير القابل للصدأ.يتم تعليق شريط المقاومة الهيكلية هذا حول الفرن ، مما يساعد على تبديد الحرارة والدوران ، ويعتمد عنصر التسخين طريقة التوصيل Y ، ويجب التحكم في الحمل السطحي أقل من 1.6 واط / سم 2 لإطالة عمر خدمة الجهاز.
يتكون جهاز تدوير الهواء الساخن من جهاز مروحة ولوحة توجيه الهواء.يتم وضع جهاز المروحة في الجزء العلوي من جسم الفرن ، والمروحة مصنوعة من الفولاذ المقاوم للحرارة 1Cr18Ni9Ti في شفرات مروحة الطرد المركزي. لوحة توجيه الهواء مصنوعة من الفولاذ المقاوم للحرارة 1Cr18Ni9Ti ، ومثبتة على الجدار الداخلي الفرن من خلال عدة قضبان داعمة.يتم لف شريط المقاومة بالداخل ، ويتم تدوير الحرارة المنبعثة من شريط المقاومة حراريًا من خلال نظام تدوير الهواء الساخن لجعل درجة الحرارة في الفرن موحدة. جهاز التهوية مصنوع وفقًا لحجم فرن المعالجة الحرارية T6 والهواء الساخن القسري الدوران لتلبية متطلبات درجة حرارة الفرن الموحدة.
يستخدم الإطار الأساسي لتحميل أجزاء الفرن وهو ملحوم بقسم فولاذي.
غلاف باب الفرن ملحوم بالفولاذ ، والبطانة من جميع الهياكل الليفية.
يستخدم الختم بين باب الفرن وجسم الفرن مخفض التروس الدودي للعمل ، ويتم تنفيذ إحكام القصور الذاتي الأوتوماتيكي بعد وضعه في مكانه.
فرن المقاومة الكهربائية مجهز بعربة شحن.
4.2 آلية الرفع
تتكون آلية الرفع من الونش ، وإطار التحميل ، وسلسلة الرفع ، وعجلة الدرفلة ، إلخ.
يتم تثبيت الرافعة على جانب واحد من الإطار الأساسي.إنها تعتمد مخفض نسبة السرعة المنخفضة ومجهزة بجهاز قفل ذاتي ، والذي يمكن أن يضمن بقاء إطار الشحن في أي وضع ويتباطأ ، وذلك لمنع التأثير السريع لإطار الشحن على خزان التبريد عند سقوطه .
يعتمد محرك الرفع محركًا ثنائي السرعات ، وهو بطيء عند الرفع وسريع عند النزول.
إطار التحميل مصنوع من فولاذ مقطع أو فولاذ دائري وفقًا لمتطلبات المستخدم ، ويتم توفير مجموعة واحدة.
4.3 نظام التحكم
يعتمد نظام التحكم في درجة الحرارة على زناد الثايرستور الصفري PID وجهاز Shanghai Guolong الذكي للتحكم في درجة الحرارة.لديها وظيفة إنذار درجة الحرارة الزائدة لضمان عدم ارتفاع درجة حرارة قطعة العمل.
تتبنى أجزاء النقل الميكانيكي لفرن المعالجة الحرارية الكهربائية تحكمًا متشابكًا ، أي بعد فتح باب الفرن قليلاً ، سيتم قطع مصدر الطاقة لجهاز التهوية وأجزاء التسخين تلقائيًا ، وسوف يتم إمداد الطاقة لجهاز الرفع ستتم استعادتها تلقائيًا.بعد أن يصل إطار الشحن إلى الموضع المحدد للفرن ، سيتم قطع إمداد الطاقة لجهاز الرفع تلقائيًا عند إغلاق باب الفرن.بعد إغلاق باب الفرن في مكانه ، يمكن توصيل مصدر الطاقة لجهاز المروحة وعنصر التسخين لمنع الحوادث بسبب سوء التشغيل.
