1. نظرة عامة

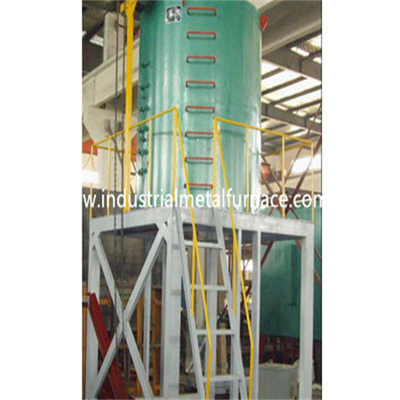

فرن التبريد بسبيكة الألمنيوم φ1500x2000mm يمكن استخدامه لمحلول سبائك الألومنيوم الصلب ومعالجة التبريد بالحرارة.إن فرن المعالجة الحرارية للتبريد السريع هذا هو فرن مقاومة التشغيل الدوري ، والذي يستخدم بشكل أساسي للتبريد السريع ، والتلطيف والمعالجة بالمحلول الصلب الأخرى لمسبوكات سبائك الألومنيوم.
تعتمد قطع العمل في فرن المعالجة الحرارية عملية التعليق ، مع حالة دورة حرارية جيدة ودرجة حرارة موحدة.
بعد الانتهاء من التسخين والإمساك ، يمكن أن تسقط قطعة العمل بسرعة من الفرن إلى وسيط التبريد في البركة في غضون 12 ثانية ، وتكون جودة معالجة التبريد عالية.
يعتمد نظام التحكم في درجة الحرارة ثايرستور PID بدون عبور و Shanghai Guolong بدقة عالية مع مقياس تحكم ذكي في درجة الحرارة ، للفرن ثبات جيد وإنذار درجة الحرارة الزائدة لضمان التشغيل الطبيعي للفرن.
يعتمد كل جزء من أجزاء النقل الميكانيكي لفرن المعالجة الحرارية T6 على التحكم والتشغيل المتشابك.
2-المعلمات التقنية الرئيسية
(1) الطاقة المقدرة: 160kW ± 10٪
(2) الفولطية المقدرة: 380V 3P 50Hz
(3) درجة الحرارة المقدرة: 650 ℃
(4) وضع التحكم في درجة الحرارة: تحكم PID
(5) عدد مناطق التسخين: 1 طريقة توصيل المنطقة: Y
(6) توحيد درجة حرارة الفرن: ≤ ± 5 ℃
(7) دقة التحكم في درجة الحرارة: ± 1.5 ℃
(8) حجم منطقة العمل الفعال: Φ 1500 × 2000mm
(9) وقت نقل التبريد: ≤ 12 ثانية (يفتح باب الفرن على قطعة الشغل التي تسقط في خزان التبريد)
(10) وقت تسخين الفرن الفارغ: ≤ 2H
(11) طاقة فقد الفرن الفارغ: ≤ 28kw
(12) قوة المروحة: 4kw
(13) محرك رفع الشحن: محرك ذو سرعتين (14) درجة حرارة الجدار الخارجي لجانب الفرن: ≤ 35 ℃
(15) سلة: 1 مجموعة
3.مقدمة الهيكل
يتكون هيكل فرن المعالجة الحرارية بالمقاومة الكهربائية من فرن التسخين ، وآلية الرفع ، وآلية التبريد ، ونظام التحكم ، إلخ.
3.1 فرن التسخين
إطار هيكل الفرن ملحوم بفولاذ جانبي ، والجدار الداخلي ملحوم بلوحة فولاذية مقاومة للحرارة 1Cr18Ni9Ti.
يتم ضغط عنصر التسخين الخاص بفرن المعالجة الحرارية للتبريد السريع في شريط من سبيكة 0cr25a15 ، ومغلف على أنبوب الخزف العازل ، ويتم تثبيته في الغرفة الداخلية لجسم الفرن من خلال الفولاذ المستدير غير القابل للصدأ.
يتكون جهاز تدوير الهواء الساخن من جهاز مروحة ولوحة توجيه الهواء.يتم وضع جهاز المروحة في الجزء العلوي من جسم الفرن ، والمروحة مصنوعة من الفولاذ المقاوم للحرارة 1Cr18Ni9Ti في شفرات مروحة الطرد المركزي. لوحة توجيه الهواء مصنوعة من الفولاذ المقاوم للحرارة 1Cr18Ni9Ti ، ومثبتة على الجدار الداخلي الفرن من خلال عدة قضبان داعمة.يتم لف شريط المقاومة بالداخل ، ويتم تدوير الحرارة المنبعثة من شريط المقاومة حراريًا من خلال نظام تدوير الهواء الساخن لجعل درجة الحرارة في الفرن موحدة. جهاز التهوية مصنوع وفقًا لحجم فرن المعالجة الحرارية T6 والهواء الساخن القسري الدوران لتلبية متطلبات درجة حرارة الفرن الموحدة.
يستخدم الإطار الأساسي لتحميل أجزاء الفرن وهو ملحوم بقسم فولاذي.
غلاف باب الفرن ملحوم بالفولاذ ، والبطانة من جميع الهياكل الليفية.
يستخدم الختم بين باب الفرن وجسم الفرن مخفض التروس الدودي للعمل ، ويتم تنفيذ إحكام القصور الذاتي الأوتوماتيكي بعد وضعه في مكانه.
فرن المقاومة الكهربائية مجهز بعربة شحن.
3.2 آلية الرفع
تتكون آلية الرفع من الونش ، وإطار التحميل ، وسلسلة الرفع ، وعجلة الدرفلة ، إلخ.
3.3 نظام التحكم
يعتمد نظام التحكم في درجة الحرارة على زناد الثايرستور الصفري PID وجهاز Shanghai Guolong الذكي للتحكم في درجة الحرارة.لديها وظيفة إنذار درجة الحرارة الزائدة لضمان عدم ارتفاع درجة حرارة قطعة العمل.
تعتمد أجزاء النقل الميكانيكي لفرن المعالجة الحرارية الكهربائية تحكمًا متشابكًا.
