1. العملآلية

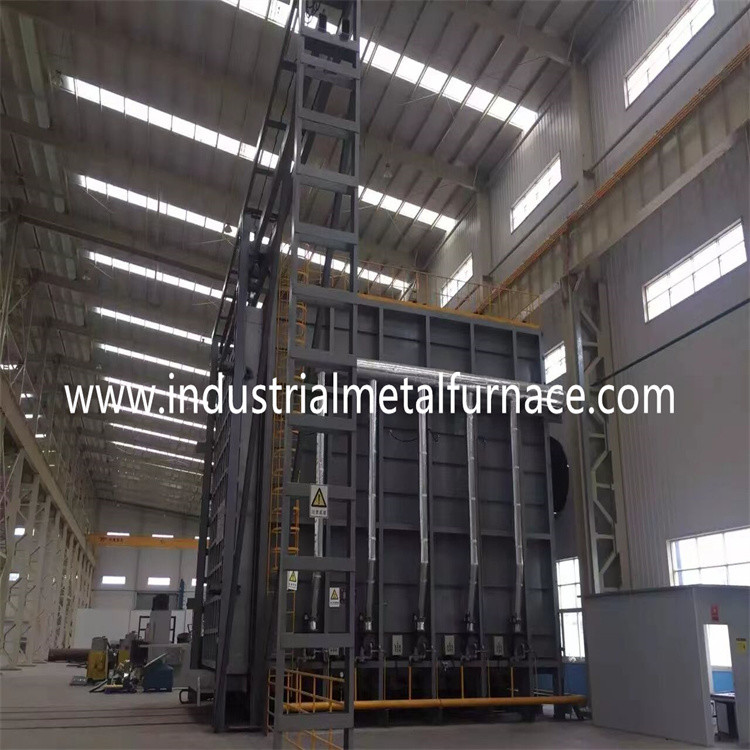

فرن الترولي هو فرن تشغيل من النوع الدفعي.هيكل الفرن السفلي للسيارة: قاع الفرن عبارة عن عربة متحركة.
قبل التسخين ، تُشحن العربة خارج الفرن ، وتوضع أجزاء العمل على مكواة داعمة ، ثم تُسحب العربة إلى الفرن بواسطة آلية الجر للتدفئة.بعد التسخين ، تُسحب العربة من الفرن بواسطة آلية الجر لتفريغ الحمولة.أو استخدم رافعة لرفع قطعة العمل المسخنة إلى معدات الحدادة للمعالجة.
2. المعايير الفنية
| رقم. | العنصر | معامل |
| 1 |
فرن القلب الحجم الفعال |
1.5 * 2.5 * 3 م (L * W * H) |
| 2 |
حجم موقد الفرن |
1.9 * 2.9 * 3.2 م (الطول * العرض * الارتفاع) |
| 3 |
درجة الحرارة المقدرة |
1200 ℃ |
| 4 |
منطقة التدفئة |
2 مناطق |
| 5 |
طريقة التحكم في درجة الحرارة |
اليابان Shimaden Intelligence تحكم بدرجة الحرارة ؛10.1 بوصة تعمل باللمس ، سيمنز PLC والتحكم اليدوي ؛التحكم في النبض |
| 6 |
سجل درجة الحرارة |
2 نقاط قياس تسجل منحنى درجة الحرارة صعودا وهبوطا |
| 7 |
بطانة الفرن |
اعتماد هيكل كامل الألياف مقاوم للحرارة ؛لوح أسبستوس عازل للحرارة 5 مم + كتلة ألياف حرارية بسمك 325 مم 1260 درجة + بطانية بدرجة حرارة عالية 1350 درجة تحتوي على زركونيوم 25 مم. |
| 8 |
كمية وطراز الموقد |
4 قطع ، AGS 125HB ، 320kw / ساعة |
| 9 |
إجمالي الطلب على خط أنابيب الغاز |
إجمالي الطلب على خط أنابيب الغاز |
3. مقدمة الهيكل
إن غلاف هذه السلسلة من الفرن الكهربائي ملحوم بلوحة فولاذية وقسم فولاذي ، والجزء السفلي من جسم الفرن متصل بسكة عربة خفيفة.لا يحتاج المستخدمون إلى التثبيت الأساسي ، لكنهم يحتاجون فقط إلى وضعه على أرضية إسمنتية مسطحة.
3.1 جسم الفرن
الهيكل الفولاذي لجسم الفرن مصنوع من ألواح الصلب والصلب 8 # -12 # U.
3.2 بطانة الفرن
مادة البطانة عبارة عن كتلة مضغوطة من الألياف المقاومة للحرارة عالية 1200 ℃.سمك الطبقة الحرارية العالية 355mm.
3.3 العربة
تتكون العربة من مادة تحافظ على الحرارة وإطار عربة وآلية متحركة.تنقسم الطبقة المقاومة للصهر إلى 3 طبقات فرعية ، أي الطبقة الأولى الأعلى من الطوب عالي الألومينا ، والطبقة الثانية والثالثة من الطوب الطيني الخفيف.
3.4 الختم
يعتمد الختم بين العربة وجسم الفرن على كتلة مانعة للتسرب من الألياف المقاومة للحرارة ، يتم ضغطها بواسطة رافعة أسطوانة كهربائية ، وتعمل جنبًا إلى جنب مع الأسطوانة الكهربائية لباب الفرن.
3.5 باب الفرن
يتكون باب الفرن من البطانة المصنوعة من الألياف بالكامل وقشرة الهيكل الفولاذي.تم بناء الباب من كتل ألياف مضغوطة من الألومنيوم والسيليكات مثل تلك الموجودة في جسم الفرن.
3.6 نظام الحرق
يتكون نظام الاحتراق من شعلات Krom عالية السرعة ، ونظام التحكم في الاحتراق النسبي ، وصمام الغاز ، وصمام الملف اللولبي ، وصندوق التحكم في الموقد ، إلخ.
3.7 نظام التحكم
يتم التحكم في خزانة التحكم عن طريق زر كهربائي ، ويتم تثبيت جهاز منع الانقلاب لضمان الاستخدام المريح.
ملاحظة: يعتمد الفرن الخاص بنظام المعالجة الحرارية على ألياف القطن الموفرة للطاقة كبطانة للفرن ، ويكون تأثير توفير الطاقة أكثر وضوحًا ، حتى حوالي 30٪.
