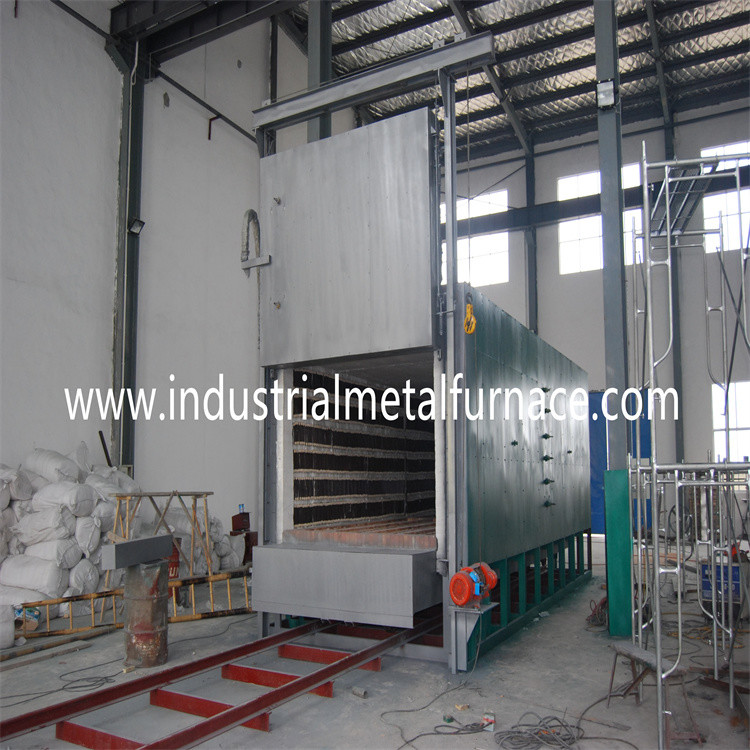

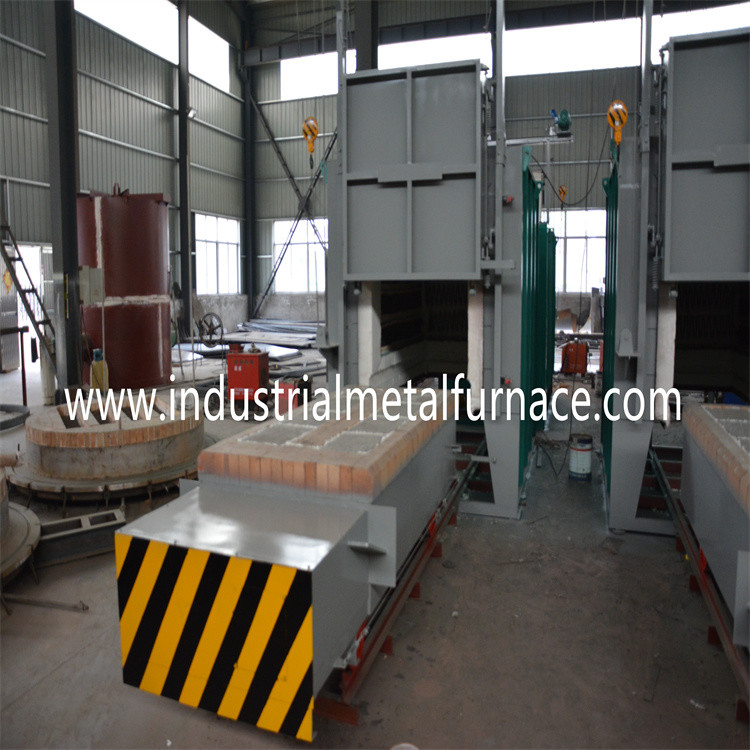

فرن المعالجة الحرارية لأسفل السيارة المقاومة للحرارة من نوع الألياف الحرارية لعملية البورون

1.حالة عمل الفرن

1.1 ألا يزيد الارتفاع عن 1000 متر.
1.2 درجة الحرارة المحيطة في حدود 5-40 ℃.
1.3 لا يزيد متوسط ​​الرطوبة النسبية الشهرية في منطقة الاستخدام عن 90٪.
1.4 لا يوجد غبار موصل وغاز قابل للانفجار وغاز تآكل يمكن أن يلحق أضرارًا جسيمة بالمعادن والعزل المحيط.
1.5 لا يوجد اهتزاز واضطراب واضح.

2. بطانة الفرن

بطانة الفرن عبارة عن هيكل كامل من الألياف ، مصنوع من ألياف حرارية عالية الجودة ومثبتة بأجزاء فولاذية مستديرة.يتم ضغط ألياف الألمنيوم مسبقًا في كتل (جاذبية الضغط: ≥230Kg / m³) ثم يتم تثبيتها في جسم الفرن بواسطة أجزاء دائرية من الفولاذ المقاوم للصدأ.يتميز هيكل البطانة المقاومة للصهر هذا بمزايا التوصيل الحراري المنخفض ، والقدرة القوية على مقاومة الصدمات ، ومقاومة التآكل.يبلغ سمك البطانة الإجمالية 330 مم.تقاوم ألياف الألومنيوم المصنوعة من السيليكات درجة حرارة قصوى تبلغ 1200 درجة مئوية.مشابك الألياف مصنوعة من الفولاذ المقاوم للصدأ.

3.عنصر التسخين

عنصر التسخين:0 كر 21AL6Nbشرائط المقاومة المقاومة لسبائك الشكل الحلزونيمثبتة في جدارين جانبيين ، جدار خلفي ، باب الفرن وقاع العربة.يتم إنتاج شرائح المقاومة من خلال قوالب خاصة ، ويتم تثبيتها في جدار الفرن بواسطة مسامير من البورسلين.وهناك حشية بورسلين بين جدار الليف وشرائط المقاومة لتفادي حدوث ماس كهربائي.يوجد 5 مناطق تدفئة.جميع قضبان التوصيل الرصاص مصنوعة منφ16 0 كر 21AL6Nbمواد.

4.نظام التحكم الكهربائي

التحكم في درجة الحرارة: يستخدم الفرن جهاز التحكم الذكي في درجة الحرارة من Shimaden للتحكم في درجة الحرارة التي لها وظيفة الضبط الذاتي لحساب معلمة PID المثالية وتحقيق استقرار درجة الحرارة.جهاز التحكم في درجة الحرارة لديه وظائف إنذار الحرارة الزائدة وحماية الكسر الحراري للزوجين.

يحتوي الفرن على 5 مناطق للتحكم في درجة الحرارة للتحكم في الارتباط بين درجة الحرارة وحركات المحرك.يتم تعيين كل منطقة مع إنذار درجة الحرارة الزائدة.

A. وفقًا لمتطلبات العملية ، يتم تعيين برنامج ارتفاع درجة الحرارة في الجهاز الذكي ويتم توزيعه على كل منطقة درجة حرارة للتحكم.استدعاء وتحرير العملية المقابلة ، وإرسال الإشارات إلى المستوى الأدنى ، وجمع درجة حرارة كل منطقة من الجهاز العلوي.

ب. عندما يتم تشغيل مصدر الطاقة الرئيسي للتشغيل ، فإن الجهاز عادة ما يتحكم في الفرن الكهربائي وفقًا لعملية البرنامج المحددة في الأداة الذكية.

(2) التحكم في الطاقة: يعتمد نظام تشغيل عالي الطاقة ، مزود بمبرد ومجموعة كاملة من نظام تبريد الهواء.يجب أن تكون كل مجموعة من عناصر التسخين الكهربائية مجهزة بمقياس التيار الكهربائي ، ومقياس الفولتميتر ، ومؤشر التشغيل والإيقاف لعناصر التسخين الكهربائية ، مع قوة حماية متشابكة وتدابير تأريض آمنة لضمان الاستخدام الآمن.تم الانتهاء من رفع باب الفرن وحركة العربة في خزانة التحكم.يوجد تشابك كهربائي موثوق به بين كل إجراء وطاقة على الحماية المتشابكة مع نظام التسخين الكهربائي.
