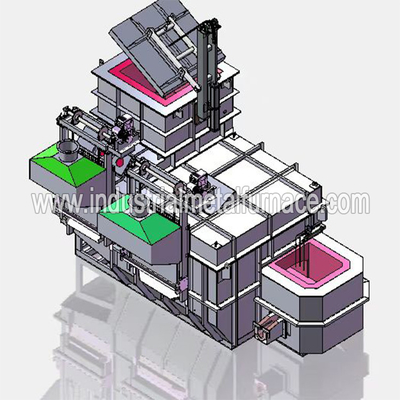

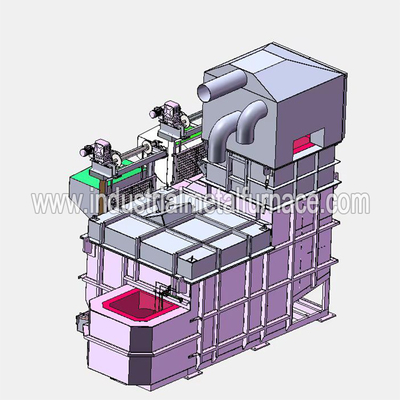

2500 كجم / ساعة فرن صهر الألومنيوم الصناعي المستمر بالغاز ، فرن صهر خردة الألومنيوم
1. مقدمة عامة
فرن صهر الألمنيوم الذي يعمل بالغاز هو نوع مستمر ، ويحتوي على كل من حجرة الحفظ وحجرة الصهر.
لديها هيكل مدمج لكل من وظيفة الذوبان والحفاظ على الحرارة.يتكون حوض الانصهار من مادة غير لاصقة تتشكل مرة واحدة
مادة صب الألمنيوم ، والتي تتميز بالقوة العالية وسهولة التنظيف وعمر الخدمة الطويل.أطلق الغاز الذوبان
يستخدم الفرن علامة تجارية مشهورة للموقد ، والتي لديها إشعال أوتوماتيكي ، والتحكم في درجة الحرارة وأجهزة إنذار فوق درجة الحرارة.
2. المعلمات الفنية لفرن صهر خردة الألومنيوم
|
2.1 الموديل: WDL-RJL-2500 ؛ 2.2 سعة الفرن: 6000 كجم ؛ 2.3 معدل الانصهار: 2500 كجم / ساعة (بطريقة العمل المستمر) ؛ 2.4 درجة حرارة سائل الألومنيوم: 720 درجة مئوية ؛ 2.5 دقة التحكم في درجة الحرارة: ± 10 ℃ ؛ 2.6 الوقود: الغاز الطبيعي ، القيمة 8600Kcal / M3 ضغط الغاز: 5-8KPa (50-80mbar) ؛ 2.7 مصدر الطاقة: 380V 50HZ 17.5KW ؛ 2.8 هواء مضغوط: 0.5-0.7Mpa 1.5m3 / h (مع تجفيف وفصل الزيت عن الماء) 2.9 ارتفاع مخرج الألومنيوم السائل: 1650 مم ؛ 2.10 طريقة المخرج: منفذ نوع سدادة هوائية ؛ 2.12 سبيكة ألومنيوم: R14 أو ADC12 ، متوسط الوزن: 8 كجم أو أقل ؛ 2.13 درجة حرارة سائل الألومنيوم القصوى: 750 درجة مئوية ؛ 2.14 معدل ملء غرفة الانصهار: 50٪ (خردة ماتيرال غير مجمعة) ؛ 2.15 الحد الأقصى لحجم المواد المعاد تدويرها: يجب أن يكون أصغر من الأبعاد الداخلية لعربة المواد ؛ ملاحظة: يجب أن تستوفي المعلمات المذكورة أعلاه الشروط التالية: أ) يجب أن يكون فرن الصهر في حالة مستقرة للتشغيل المستمر لأكثر من 6 ساعات. ب) متوسط استهلاك الوقود لمدة 3 ساعات في حالة الانصهار المستمر هو القيمة المحسوبة. ج) القيمة الحرارية الفعلية للوقود هي 8600Kcal / NM3. د) يعمل فرن صهر المعدن والمعدات المصاحبة له بشكل طبيعي. هـ) لا يتم تضمين استهلاك الطاقة لإزالة الغازات ، وإزالة الخبث ووقت الاحتفاظ في نطاق استهلاك الطاقة. |
3. جهاز التحميل التلقائي
3.1 تم إعداد هذا الجهاز لغرض الإدخال السريع والمستمر لسبائك الألمنيوم والفرن
إعادة تدوير الخردة دون إتلاف طبقة الفرن ، ولها الخصائص والمعايير التالية.
|
آلة تغذية نوع العربة |
نموذج | WDL-RJL-2500 |
| وكالة الرفع | طريقة محرك السلسلة | |
| قدرة التحميل | الحمولة القصوى 600 كجم | |
| الحجم المسموح به لعربة المواد | ± 10 مم | |
| مخفض السرعة | BWED 31-153-YEJ 2.2KW -4P | |
| نسبة الانخفاض | 1/153 | |
| قدرة المحرك | 3KW.4P 380V.50HZ | |
| اسرع | 6.1 م / دقيقة | |
| عربة المواد | 4 مجموعات (950 * 950 * 680) | |
| غيرها من الملحقات | العمود ، السلسلة ، المحمل ، غطاء شبكة الأمان ، مفتاح الحد ، ديريك ، إلخ. | |
| محرك مخفض للسرعة | BWED 31-153-YEJ 3KW -4P | 1 |
| نسبة الانخفاض | 1:153 | 1 |
| محدد عزم الدوران | TL700-2 | 1 |
| السلاسل | 16A-2.5-1200 | 1 |
4. استهلاك الغاز في فرن صهر الألومنيوم
استهلاك الغاز:
1) أقل من 65 نيوتن3/ طن ألومنيوم (يجب استيفاء الشروط التالية: محتوى الخردة في المرتجع
المواد أقل من 5٪ ، خاصة عندما لا تتأكسد الخردة بسهولة ؛نسبة المواد المنصهرة
50٪ للمادة المرتجعة (كثافة 400-500kg / M3) و 50٪ للسبائك ؛درجة حرارة المنصهر
سائل الألمنيوم بعد الذوبان 750 درجة مئوية.)
2) أقل من 58 م 3 / طن من الألومنيوم (عملية مستمرة ، لا توجد مواد زيتية ومائية ، لا توجد قصاصات ألمنيوم ،
30٪ من مادة الفرن (كثافة 400-500kg / M3) ، 70٪ من سبائك الألومنيوم ؛درجة حرارة سائل الألومنيوم المصهور،
على أساس 720 ℃)
3) أقل من 55 م 3 / طن ألمنيوم (100٪ للسبائك في التشغيل المستمر ؛ بعد درجة حرارة الألومنيوم السائل
ذوبان على أساس 720 درجة مئوية.)
يتم تحديد وقت الحساب بعد إدخال المادة ، وتكون المادة الخام المدخلة في الساعة أكبر من أو تساويها
لحجم الذوبان في الساعة.عندما تكون درجة حرارة سائل الألومنيوم في فرن صهر معدن الألمنيوم
يتم الوصول إليه ويكون سائل الألمنيوم
عند التفريغ ، يصل خرج الماء إلى كفاءة الصهر المحددة بواسطة الجهاز ، والحد الأدنى 3
الساعات دورة إحصائية ، خذ متوسط القيمة كمعيار استهلاك الطاقة للوحدة.
6.نطاق العرض
| لا. | يكتب | الكمية |
| 1 | جسم الجهاز | 1 مجموعة |
| 2 | نظام الاحتراق | 1 مجموعة |
| 3 | جهاز كشف سلامة الاحتراق | 1 مجموعة |
| 4 | جهاز كشف سلامة الاحتراق | 1 مجموعة |
| 5 | أنابيب الهواء ذات الضغط المنخفض | 1 مجموعة |
| 6 | كاشف مستوى المواد (السائل) | 1 مجموعة |
| 7 | خطوط الكهرباء الثانوية | 1 مجموعة |
| 8 | جهاز التغذية | 1 مجموعة |
| 9 | جهاز خزانة التحكم الكهربائية | 1 مجموعة |
| 10 | عربة التغذية | 4 وحدات |
