المقاومة الكهربائية حمام الملح أفران ومعدات المعالجة الحرارية للأجزاء المعدنية
1.طلب
فرن حمام الملح المسخن خارجيًا هو فرن من نوع الدُفعات يستخدم للمعالجة الحرارية للأجزاء المعدنية ،
مثل التبريد ، التلدين ، التقسية ، التطبيع ، عدم تسخين الأكسدة والكربنة ، إلخ.
2.المعلمات الفنية لفرن المعالجة الحرارية
| لا. | غرض | تخصيص |
| 1 | نموذج | RYG-90-7 |
| 2 | القوة المصنفة | 90KW + 5٪ (1-100٪ قابل للتعديل) |
| 3 | الفولطية | 380 فولت ، 3 مراحل ، 50 هرتز |
| 4 | درجة الحرارة المقدرة | 800 ℃ |
| درجة حرارة العمل | 750 | |
| 5 | توصيل عنصر التسخين | ص |
| 6 | طريقة التحكم في درجة الحرارة | SCR ، تحكم PID ، إنذار درجة الحرارة الزائدة |
| 7 | منطقة التحكم في درجة الحرارة | منطقة تحكم واحدة + نقطة داخل غرفة الفرن لقياس درجة الحرارة |
| 8 | حجم العمل الفعال |
Φ900 * 1000 مم (القطر الداخلي للبوتقة * العمق الداخلي) |
| 9 | دقة التحكم في درجة الحرارة | ± 2 ℃ |
| 10 | توحيد درجة الحرارة | ± 10 ℃ |
| 11 | قوة فقدان الفرن الفارغة | ≤18٪ |
| 12 | ارتفاع درجة حرارة سطح الفرن | ≤40 ℃ |
| 13 | جانب التدفئة | أربعة جوانب تدفئة |
3.فرن sالهنود

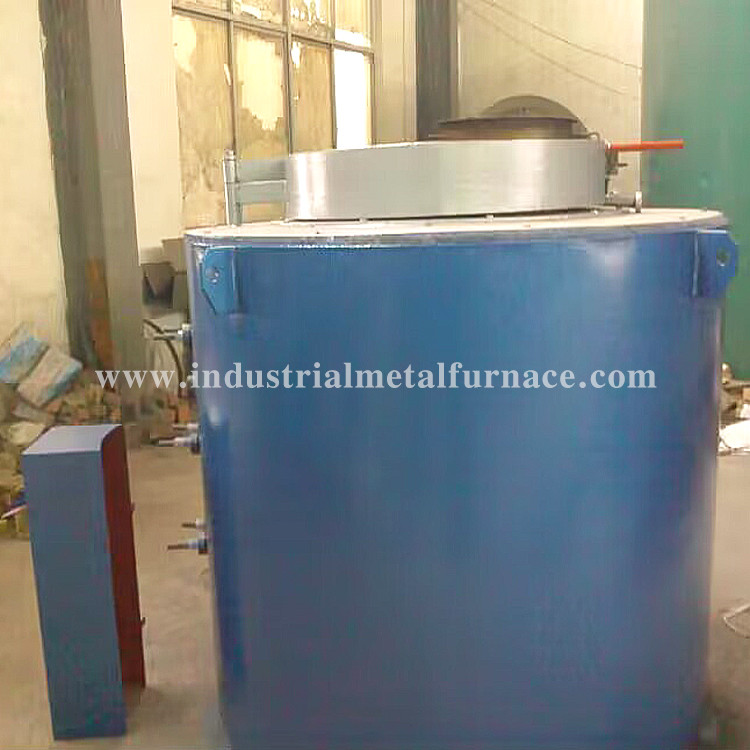

يتكون فرن حمام الملح من غلاف الفرن والبوتقة ونظام التحكم في درجة الحرارة.
قذيفة الفرن
إن غلاف فرن المعالجة الحرارية ملحوم بقناة فولاذية وزاوية فولاذية.لوحة الغلاف الخارجية مصنوعة من فولاذ Q235 ،
التي تتميز بالقوة الكلية الصلبة والموثوقة والجيدة وليس من السهل تشويهها.بطانة الفرن تتبنى
ألياف حرارية بسمك 300 مم.تتبنى البطانة السفلية طوبًا طينيًا مقاومًا للصهر يبلغ 1.3 جم / سم 3 وطوبًا ثقيلًا
للمنطقة المعرضة للخطر.تعتمد الطبقة العازلة على ألياف الألمنيوم المقاومة للحرارة ، والطبقة العازلة الخارجية تتبنى الدياتومايت وصفيحة الأسبستوس.

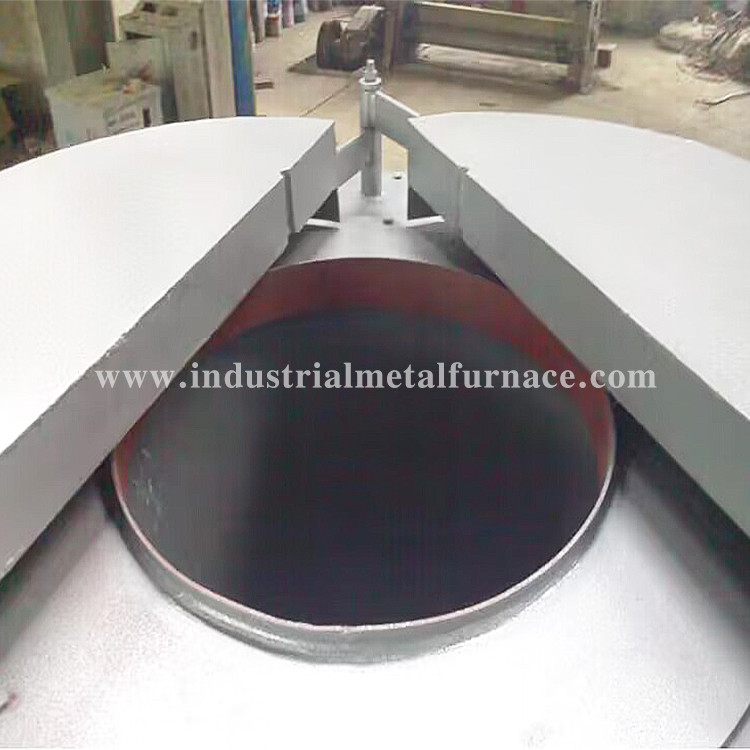

بوتقة
البوتقة مصنوعة من صفيحة فولاذية مقاومة للصدأ مقاس 10 مم 316L (0Cr17Ni12Mo2).يتم استخدامه لمنع الملح المصهور
تسرب إلى طبقة العزل وأخدود الملح.عند تلف أخدود الملح ، يمكن رفعه للإصلاح.
عنصر التسخين
يعتمد عنصر التسخين على حزام المقاومة 0Cr25AL5.يتم ترتيب عنصر التسخين حول جسم الفرن هكذا
أنه يمكن تسخين البوتقة بالتساوي.يعتمد قاع الفرن على الطوب الحراري.
نظام التحكم
خزانة التحكم الرئيسية تتبنى خزانة مشتركة من النوع العمودي GGD.تتكون لوحة التحكم الكهربائية من مقياس الأمبير ، ومقياس الفولتميتر ، وجهاز التحكم في درجة الحرارة ، ومسجل درجة الحرارة ، ومفاتيح التحكم.
4.نطاق العرض
| لا. | غرض | الكمية |
| 1 | جسم الفرن | 1 مجموعة |
| 2 | 316L بوتقة من الفولاذ المقاوم للصدأ مقاومة للحرارة | 1 قطعة |
| 3 | عنصر التسخين | 1 مجموعة |
| 4 | نظام التحكم | 1 مجموعة |
| 5 | الحرارية | 2 مجموعات |
