1.إجراءات عمل خط الإنتاج:
2المعلمات التقنية
|

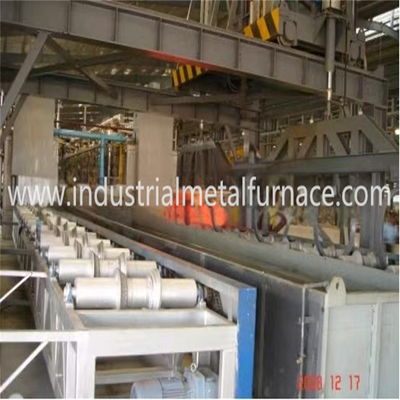

طاولة تحميل فرن التطبيع: تم تصميمها أمام باب الشحن. يتم وضع عدة قطع من الأسطوانات على طاولة التحميل ، في انتظار النقل داخل غرفة الفرن ،وبالتالي لضمان خط الإنتاج يعمل تلقائيًا. درجة الحرارة الاسمية: ≤950°C الأبعاد الفعلية لمنطقة العمل: 4500 × 1800 × 350 مم محطة عمل فعلية في غرفة الفرن الجانبي: 15 قطعة توحيد درجة الحرارة: ± 10 درجة مئوية قدرة المحرق: 1092000Kcal/h نوع المحرق: محرق ثنائي متوسط للغاز والديزل منطقة التسخين: 3 مناطق (منطقة تسخين مسبقة واحدة، ومنطقة للتسخين واحدة، ومنطقة لتغطية واحدة) ، يتم التحكم في درجة حرارة كل منطقة بشكل منفصل. جهاز النقل: جهاز القيادة الهيدروليكي يدفع شعاع الرفع للتحرك؛ مع حركة شعاع المشي في مسار مربع، يتم نقل الأسطوانات إلى الأمام إلى باب التفريغ واحدًا تلو الآخر.تحمل الانحرافات: ≤40 ملم طريقة اغلاق قاع الموقد: تعتمد طريقة الاغلاق الصلب. دورة تحرك شعاع المشي للأسطوانة القياسية: 160s / دورة ، ويمكن ضبط سرعة الدورة. يمكن إنتاج أسطوانة أخرى وفقاً لسمكها النسبي، وسيتم تعديل دورة عملها. طريقة الشحن / التفريغ: النهاية في النهاية يقع جهاز مكافحة الانفجار في الجزء العلوي من سقف الفرن ؛ لسهولة الصيانة ولسهولة التخليص ، تم تصميم باب الوصول على جانب جدار الفرن.الجهاز الهيدروليكي يدفع شعاعين للمشي لنقل الأسطوانات من محطة إلى محطة أخرىيجب أن تكون tolerances التحركات خلال النقل داخل ≤40mm. يتم تثبيت الموقد بشكل راسخ على جانب المشي في الفرن. يمكن ضبط اللهب. لتجنب اللهب يتم تسخينه مباشرة إلى الأسطوانة؛ يمكن إطلاق اللهب القصير في فتحة الطوب في الموقد. درجة حرارة سطح جدار الفرن: ≤40 درجة مئوية.
|
3هيكل الفرن

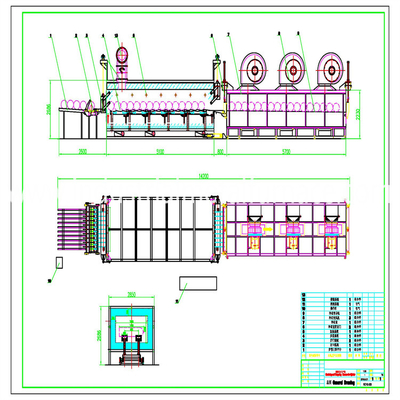

يتم تثبيت هذا الفرن من نوع الحزمة المتنقلة في خط واحد. الصخرة والإطار مصنوعة من صفيحة الصلب والصلب المشكّل. يتم دعم جسم الفرن في ارتفاع معين بواسطة العمود والرف،بحيث يمكن تشغيل الفرن في حالة مستقرة وموثوق بها، والغلاف مصنوع من ألواح الفولاذ A3،δ4mm التي يتم لحامها مع فولاذ قناة الفرن.
بطانة الفرن: لضمان ارتفاع درجة الحرارة بسرعة ، وتوفير الطاقة ، وزيادة دقة التحكم في درجة الحرارة ، يتبنى الفرن بنية الألياف الكاملة.تلك الكتل الألياف مثبتة جنبا إلى جنب مع جدار الفرن بواسطة مرساة الفولاذ المقاوم للصدأ؛ لتمديد عمر الخدمة للغطاء ، بعد تثبيت كتل الألياف بجدار الفرن ، يتم طلاء طبقة واحدة من ورق الفولاذ المقاوم للصدأ 1Cr13 δ2mm على سطح الألياف ،هذا النوع من الهيكل لديه أكثر من 8 سنوات من عمر الخدمة.
تكوين المعدات: يتكون من فرن التشديد ، فرن التشديد ، خزان التخفيف ، طاولة التحميل ، طاولة التفريغ ، نظام الاحتراق ، نظام التخفيف ، ونظام التحكم الكهربائي.
